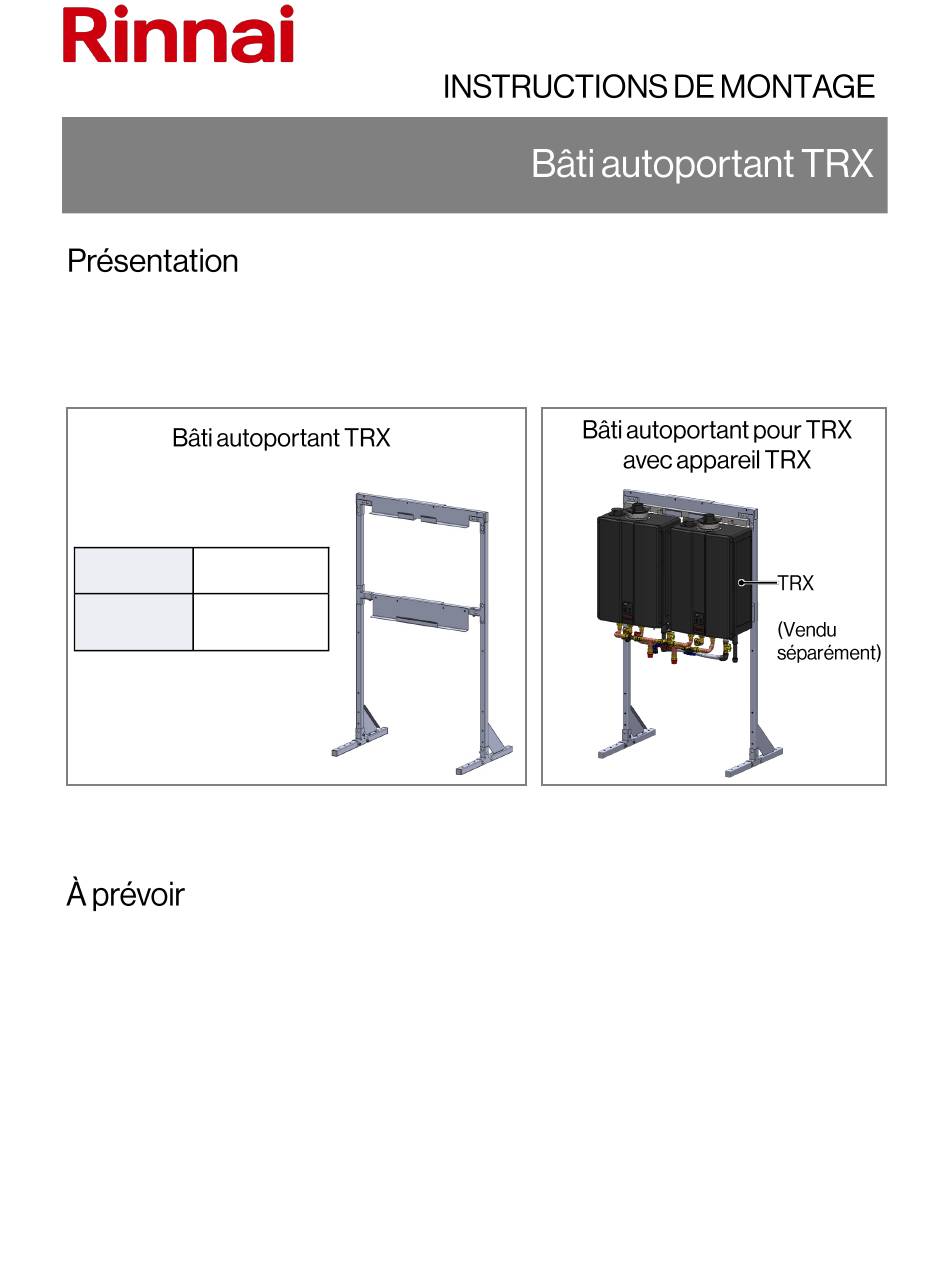

Le présent document explique comment assembler le bâti autoportant TRX (figure 1) et fixer l'appareil TRX (vendu
séparément) à ce bâti.
Le bâti autoportant TRX est compatible avec le modèle intérieur TRX02CUiN de Rinnai (vendu séparément) (figure
2).
Référence du
103000111
bâti:
Poids du bâti: 51,5 lb (23 kg)
(assemblé)
Fig. 1. Bâti autoportant TRX
Éléments inclus:
•
Contenu de la boîte du bâti (articles répertoriés dans la section suivante: « Articles présents dans le colis du produit »).
Éléments à prévoir sur site:
•
Appareil Rinnai TRX (vendu séparément), livré avec son manuel d'installation et d'utilisation.
•
Tournevis standard, tournevis à douille ou clé à molette à utiliser avec les vis et les boulons répertoriés dans la section
suivante: « Articles présents dans le colis du produit ».
•
(Recommandé) Quatre (4) vis/chevilles à expansion pour l'ancrage du bâti au sol. Se reporter aux codes locaux pour
déterminer l'épaisseur minimale de béton et utiliser des chevilles à expansion appropriées, capables de supporter le
poids du bâti et de l'appareil TRX.
−
Pour connaître le poids du bâti, consultez la figure 1.
−
Pour connaître le poids de l'appareil TRX, consultez le manuel d'installation et d'utilisation fourni avec celui-ci.
Fig. 2. Bâti autoportant pour TRX avec appareil
TRX
Publicité
Sommaire des Matières pour Rinnai TRX
- Page 1 Le présent document explique comment assembler le bâti autoportant TRX (figure 1) et fixer l’appareil TRX (vendu séparément) à ce bâti. Le bâti autoportant TRX est compatible avec le modèle intérieur TRX02CUiN de Rinnai (vendu séparément) (figure Référence du 103000111 bâti:...
- Page 2 Vis autotaraudeuses taillant le filet (n° 10, 24 x 3/4 po) Rondelle de blocage Support de fixation central Renfort de montant Support de fixation supérieur Boulon de Écrou à embase Rondelle de blocage Boulon hexagonal carrosserie autotaraudeuses Instructions de montage du bâti autoportant TRX...
- Page 3 Écrou à embase carrosserie (fourni) Support en T (fournie) Boulon de carrosserie Vue d’ensemble: Montant vertical L'extrémité inférieure a des trous sur les Fig. 3. Pied d’ensemble côtés gauche et droit. Fig. 4. Montant vertical Instructions de montage du bâti autoportant TRX...
- Page 4 Pied Boulon de Boulon Écrou à embase carrosserie hexagonal (fourni) (fournie) (fourni) Fig. 6. Immobilisez le renfort de montant Rondelle de blocage (fournie) d’ensemble: Fig. 5. Insérez le montant vertical dans le pied Instructions de montage du bâti autoportant TRX...
- Page 5 (fournie) (fournie) Écrou à embase Boulon de Rondelle de (fourni) carrosserie blocage (fournie) (fournie) d’ensemble: Fig. 7. Fixez la traverse centrale aux montants verticaux Fig. 8. Fixez la barre supérieure aux montants verticaux Instructions de montage du bâti autoportant TRX...
- Page 6 Se reporter aux codes locaux pour déterminer l’épaisseur minimale de béton et utiliser des chevilles à expansion appropriées, capables de supporter le poids du bâti et de l’appareil TRX. • Pour connaître le poids du bâti, consultez la figure 1.
- Page 7 10. Soulevez l’appareil TRX et placez-le sur les supports de fixation supérieur et central (figure 12). Support de fixation supérieur Vue d’ensemble Support de fixation central Fig. 12. Accrochez l’appareil TRX au bâti REMARQUE Les montants verticaux présentent des écrous aveugles (filetage 10-24), placés des deux côtés du...
- Page 8 100000796(01)-Fr 7/2022 Instructions de montage du bâti autoportant TRX...
