7. (
Recommandé) Passez quatre (4) vis et/ou
chevilles à expansion (fournies sur site) à
travers la base des pieds pour éviter tout risque
de basculement (figure 9).
ATTENTION
Se reporter aux codes locaux pour déterminer
l'épaisseur minimale de béton et utiliser des
chevilles à expansion appropriées, capables de
supporter le poids du bâti et de l'appareil TRX.
•
Pour connaître le poids du bâti, consultez
la figure 1.
•
Pour connaître le poids de l'appareil TRX,
consultez le manuel d'installation et
d'utilisation fourni avec celui-ci.

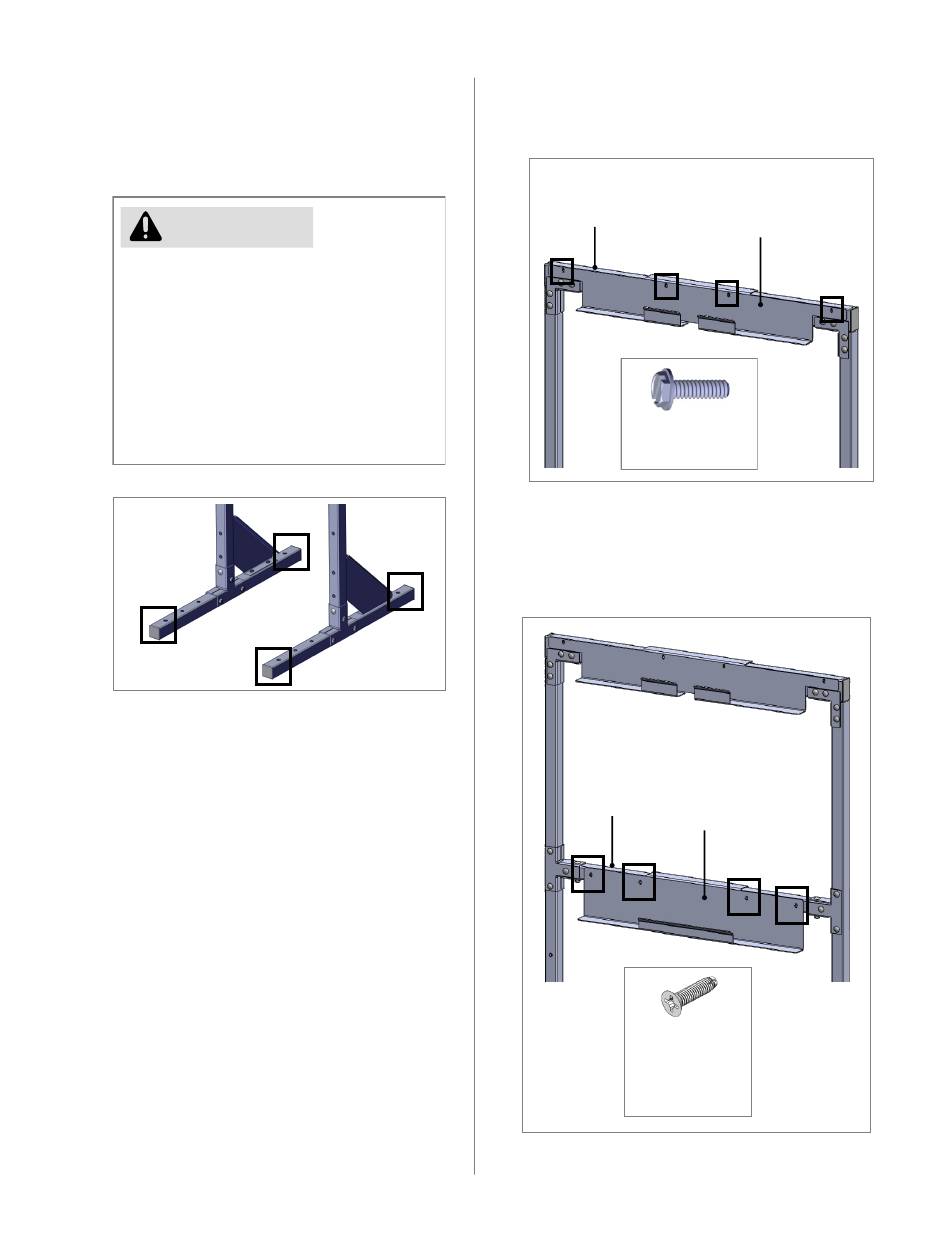

Fig. 9. Passez les vis/chevilles à expansion à
travers la base du bâti
Instructions de montage du bâti autoportant TRX
8.
Fixez le support de fixation supérieur à la barre
supérieure à l'aide de quatre (4) boulons
hexagonaux (figure 10).
Barre
supérieure
Boulon hexagonal
(fourni)
Fig. 10. Fixez le support de fixation supérieur
9.
Fixez le support de fixation central à la traverse
centrale à l'aide de quatre (4) vis autotaraudeuses
taillant le filet (figure 11).
Traverse
centrale
autotaraudeuses
taillant le filet
(fournie)
Fig. 11 Immobilisez le support de fixation central
Support
de fixation
supérieur
Support
de fixation
central
Vis
6
