III. EXTRACCIÓN DE LA UNIDAD DEL TANQUE DEL TANQUE DE COMBUSTIBLE
A) Limpie bien la parte superior del tanque de combustible para evitar que ingrese polvo al
tanque de combustible cuando se retira el soporte de la bomba.
B) Retire el anillo de contención del tanque de la unidad del tanque.
C) Con cuidado, retire la unidad del tanque del tanque de combustible. Tenga cuidado de no
doblar el brazo de la boya y de no dañar la boya.
ADVERTENCIA: Tenga a mano toallas absorbentes de taller cuando retire el soporte de la
bomba. Puede derramarse combustible al retirar el soporte de la bomba.
D) Verifique que la parte interior del tanque de combustible no contenga materiales extraños
y limpie el tanque si es necesario.
IV. EXTRACCIÓN Y CAMBIO DE LA BOMBA
DE COMBUSTIBLE
NOTA: La nueva bomba es físicamente
diferente de la bomba que se cambia. El filtro
y las arandelas también son diferentes. La
bomba nueva está diseñada para cumplir
y superar todas las especificaciones de la
bomba original.
A) Procedimiento de desmontaje
1) Desconecte el enchufe eléctrico de
la bomba de combustible del lateral
inferior del conector del panel que se
encuentra en la parte interior de la
unidad del tanque. Libere el pasador
de seguridad y deslice el conector
hacia abajo fuera del conector (ver
figura 1).
2) Desconecte la manguera de salida
de la bomba de combustible que
se encuentra en la parte inferior del
reborde de la unidad del tanque (ver
figura 1).
Asegúrese de marcar la parte superior e inferior de la unidad del tanque antes de continuar con
este procedimiento, de manera que esté seguro de la orientación adecuada del ensamblaje.
3) Comprima el resorte sensor de fondo hacia la parte superior de la unidad del tanque.
Esto dejará espacio para retirar el ensamblaje del reborde. Con cuidado, haga palanca
en los dos (2) enclavamientos de deslizamiento del reborde sobre los topes del sensor
de fondo y deslice el ensamblaje del reborde de la parte inferior de la unidad del
tanque (ver figura 1).
4) Retire los cuatro (4) tornillos de contención de la parte inferior de la unidad del tanque
(ver figura 1).
5) Retire los dos (2) cables eléctricos de la bomba de combustible.
6) Retire los elementos usados de la unidad del tanque: la bomba, la manguera, la
contención de la bomba y la arandela.
7) Retire el filtro interno de la unidad del tanque sacándolo de su cavidad en la parte
inferior de la unidad del tanque.

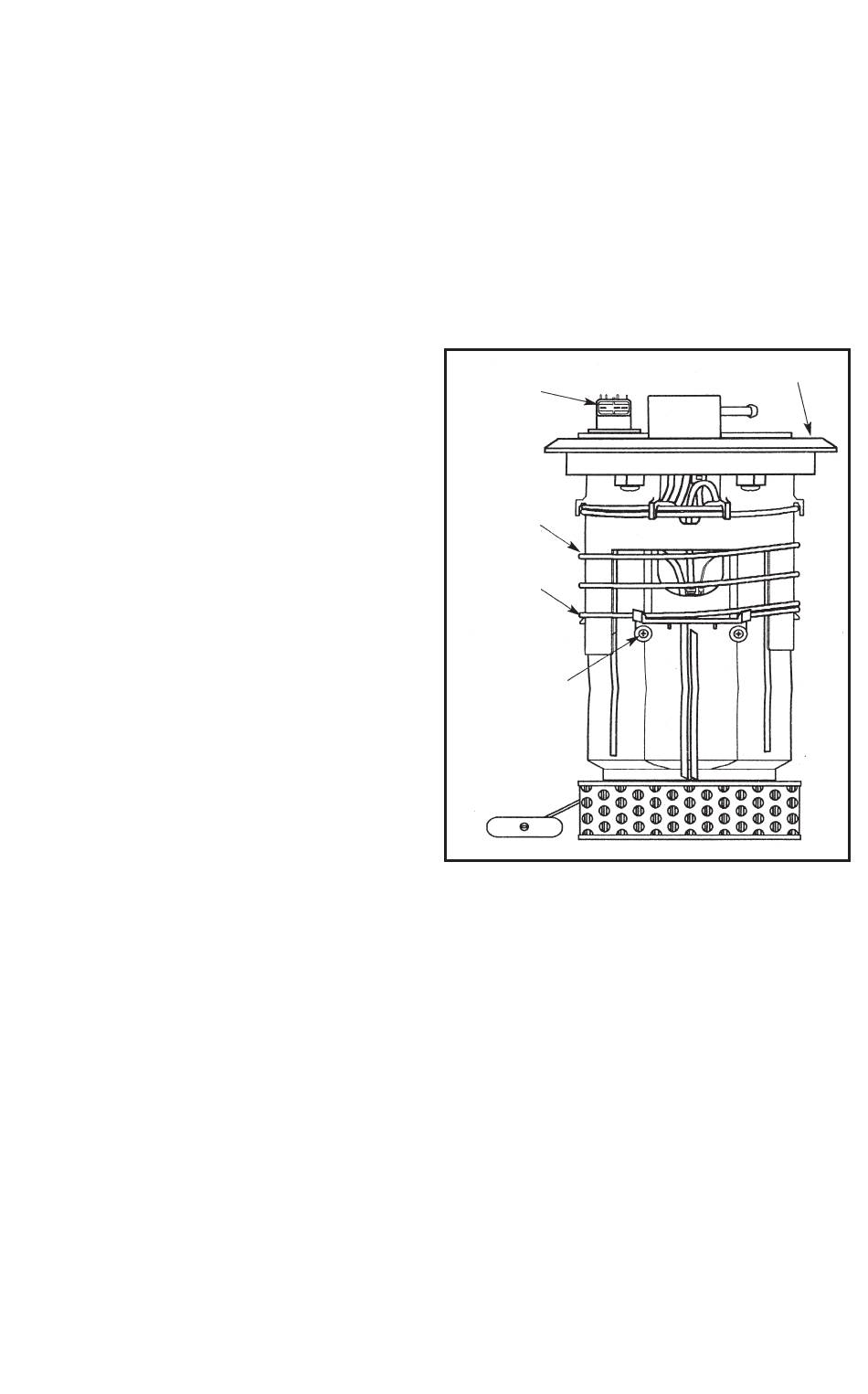

CONECTADOR
DE TABIQUE
HERMÉTICO
RESORTE DE
DETECCIÓN
INFERIOR
PARADAS DE
DETECCIÓN
INFERIORES
EL DETENEDOR
DE LA BOMBA
ATORNILLA CUATRO
(4) LUGARES
(LADO DOS DE
CADA UNO)
REBORDE
figura 1
9
