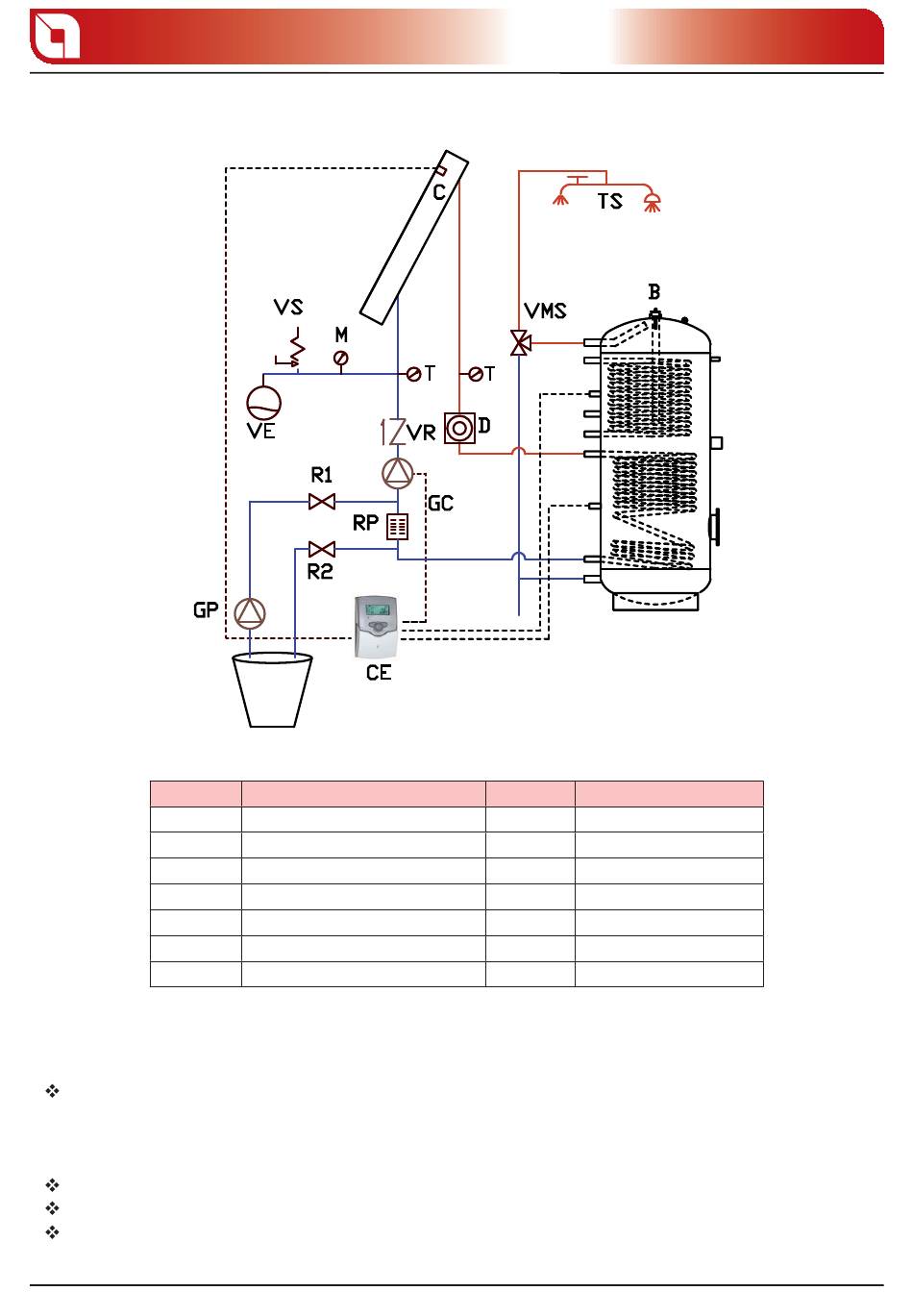

REMPLISSAGE DU CIRCUIT SOLAIRE
GP
Symbole
B
C
CE
D
GC
GP
M
Avant d'eff ectuer le remplissage, il faut vérifi er la pression préétablie du vase d'expansion avec un
manomètre.
Le remplissage s'eff ectue comme décrit ci-dessous:
Raccorder une pompe de remplissage GP (par exemple pompe manuelle ou pour perceuse) au
récipient et au robinet R1 à l'aide de tuyaux en caoutchouc. Sur demande, il peut être fourni à l'installateur
la pompe sur chariot à grande hauteur d'élévation pour le chargement des installations (accessoire – cod.
002160627).
Raccorder un tuyau en caoutchouc du robinet R2 au récipient.
Les robinets doivent être ouverts et la vanne d'arrêt VI doit être fermée (voir fi gure 10.2).
Ouvrir tous les robinets d'arrêt en amont des soupapes d'évent automatique ou toutes les vannes
d'évent manuel.
80
VS
M
VE
VR
R1
RP
R2
CE
Solution eau /
glycol
fi gure 10.5
Description
Chauff e-eau sanitaire
Capteur solaire
Centrale électronique
Désaérateur
Groupe circulateur
Groupe pompe chargement
Manomètre
C
VMS
T
T
D
GC
Symbole
R1
Robinet 1
R2
Robinet 2
RP
Régulateur du débit
T
Thermomètre
VE
Vase d'expansion
VS
Soupape de sûreté
VR
Clapet de non-retour
Chapitre 10
TS
B
Description
MISE EN SERVICE
