la zone climatique où l'installation doit être eff ectuée. L'entreprise chargée de l'installation est tenue à
respecter les normes en vigueur et d'eff ectuer les travaux selon les règles de l'art.
Pour les toitures ayant une inclinaison inférieure à 35°, il faut accorder une attention particulière aux

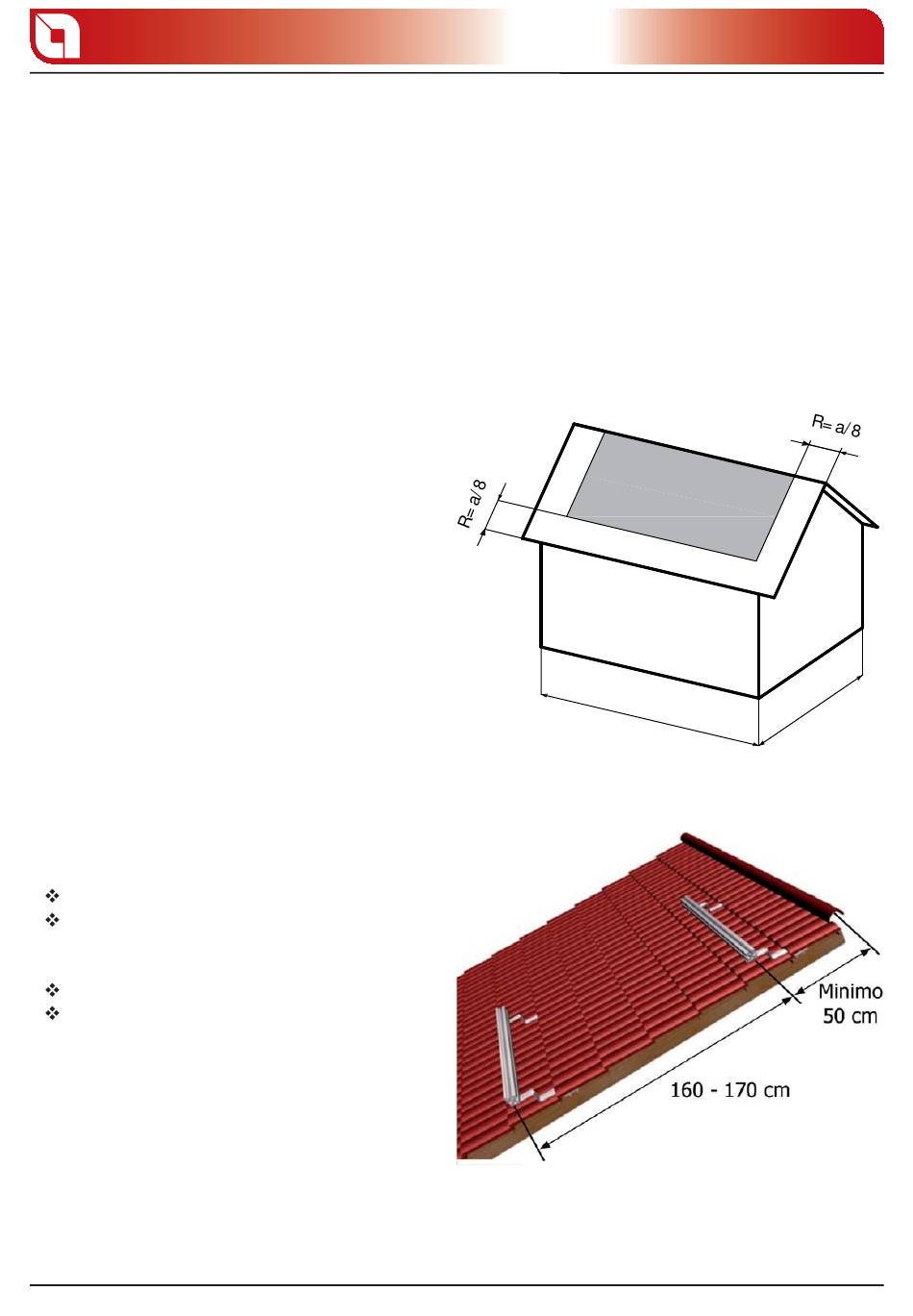

courants d'air qui se développent aux extrémités et dans les coins. La fi gure 5.2 fournit une indication des
zones latérales du toit avec inclinaison inférieure à 35° où il ne faut pas installer de panneaux. La longueur
a représente le petit côté du plan du toit donné par la largeur de l'immeuble plus l'avant-toit, tandis que b
représente le long côté du plan du toit égal à la longueur de l'immeuble plus l'avant-toit. R est la largeur
latérale où il ne faut pas installer de panneaux.
Pour les immeubles fermés, R doit être supérieur ou égal à a/8.
En outre, les panneaux doivent être placés à une distance d'au moins 0,5 m du faîte du toit.
INSTRUCTIONS DE MONTAGE
Avant de procéder à l'installation des panneaux,
prévoir une installation de mise à la terre adéquate
qui doit être eff ectuée par un personnel qualifi é et
conformément aux normes en vigueur.
Les capteurs Extrafl ame PS AS1 peuvent être installés
sur le versant du toit orienté vers le sud en enlevant
simplement quelques tuiles.
Les capteurs doivent être installés à la verticale et
disposés en batteries composées de 2 panneaux
ou plus (voir le chapitre "schémas de raccordement
série/parallèle et batteries").
Tous les éléments supplémentaires non prévus dans
le kit et fournis par l'installateur devront être:
Parfaitement isolés
Résistants aux intempéries (vent et eau) et
à la pénétration de l'humidité dans l'isolation
thermique
Résistants aux rayons UV
Résistants aux coups de bec des oiseaux
30
Chapitre 5
a
b
fi gure 5.2
fi gure 5.3
TOIT INCLINE
