INSTRUCTIONS
Type EFK-23 & EFK-40
57631A 11/19 (AML)
• Svenska
• Norsk
• Dansk
• English
• Deutsch
• Français

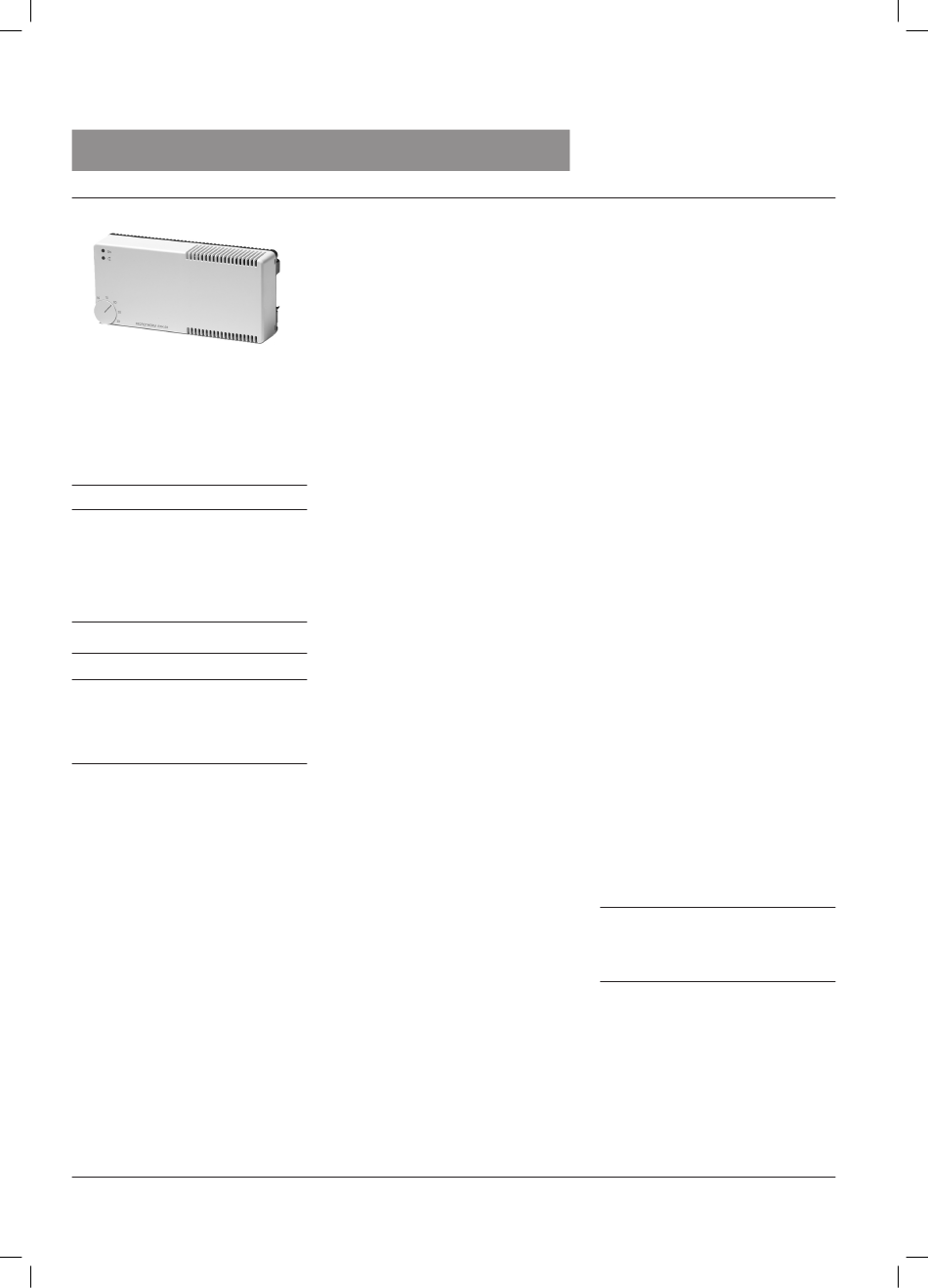

Svenska
STYRNINGENS ANVÄNDNINGSOMRÅDE
EFK är en serie effektstyrningar som är avsedda
att styra rumstemperaturen via elektriska vär-
mebatterier i ventilationssystem, el-element och
elektriska golvvärmesystem.
PRODUKTPROGRAM
Produkt
TRIAC-styrning 230 V
TRIAC-styrning 400 V
Tillbehör EFK
Rumsgivare, vattentät, IP54
Rumsgivare för väggmontering,
vit, IP20 ETF-944/99-H
Kanalgivare Ø 6,5 mm,
L = 200 mm, flänsmontering
Golvgivare ETF-144/99A
FUNKTION
EFK-serien är en elektronisk, tidsproportionell
TRIAC-styrning för styrning av elvärme.
I motsats till vanliga termostater som kopplar
till och från hela värmeeffekten ansluter man ett
medeleffektläge som är anpassat till det aktuella
behovet. Figur 1 visar styrningens reglerprincip.
Du ställer in den önskade rumstemperaturen.
Därefter lämnar TRIAC-utgången den effekt
som behövs för det aktuella värmebehovet. La-
stens utgångsspänning styrs i nät spänningens
nollgenomgång. Därmed minimeras den elektri-
ska störningen.
CE-MÄRKNING
OJ Electronics A/S intygar under eget ansvar
att produkten uppfyller EU-direktiv 89/336 och
följande ändringar beträffande elektromagnetisk
kompatibilitet.
Använda normer:
SS-EN 61000-6-2, SS-EN 61000-6-3 och
SS-EN 60730-2-9.
Produkten får bara tas i bruk när hela installatio-
nen uppfyller gällande krav enligt direktivet.
När produkten installeras enligt dessa riktlinjer
och gällande installationsföreskrifter täcks den
av fabrikens garanti.
TEKNISKA DATA
Matningsspänning:
EFK-23: .......... 230 V AC +/-10 % 50 Hz
EFK-40: .......... 400 V AC +/-10 % 50 Hz
Uteffekt (se reduktionskurvan i figur 2)
EFK-23: ....................Max. 3,6 kW (16 A)
EFK-40: ....................Max. 6,4 kW (16 A)
Lägsta uteffekt ...........................................600 W
Temperaturområde .......................... +10 / +30°C
Temperaturgränser för tilluften: ................... 60°C
Nattsänkning ................................................. 5°C
Extern givare.............................. NTC (ETF-xx99)
Isolationsspänning........................... 2 500 VRMS
P-styrning ..........................................P-band 1 K
PI-styrning .......................................P-band 20 K
.................................................. I tid 8 m
TRIAC-period.............................. 42 sek @ 50 Hz
Lasttyp ...................................................Resistiv
Värmeförlust ..................................... ca. 1,3 W/A
Omgivningstemparatur ........... -10 / +40°C (drift)
..............................- 50 / +70°C (lagring)
Effektförbrukning ..........................................2 VA
Kapsling ........................................................IP30
Mått (B/D/H) ........................... 186 x 48 x 86 mm
Vikt ...................................................... 450 g
Galvanisk isolering mellan utgångsenheten och
styrsignalen
EFK-serien är underhållsfri
MONTERING OCH ANSLUTNING
Typ
EFK monteras normalt i rummet där den ska an-
EFK-23
vändas. Anslutning av en extern givare inne bär
EFK-40
dock att den kan monteras var som helst.
Viktigt! Kom ihåg att ta hänsyn till värme-
förlusten och därmed nödvändig ventilation när
ETF-744/99
du monterar EFK i skåp och lådor.
Om möjligt över en infälld dosa med diametern
60 mm.
ETF-1144/99
PLACERING NÄR DU ANVÄNDER DEN
INTERNA GIVAREN ELLER DEN EXTERNA
VÄGGIVAREN
Placera styrningen eller väggivaren så att det
finns ett fritt utrymme över den. Den måste
också placeras så att förekommande extern
värme (t.ex. solen), drag från dörrar och fönster,
eller utomhustemperaturen (yttervägg), inte kan
påverka den.
MONTERING AV EXTERN GIVARE
Kom ihåg att ställa givarens DIP-brytare 2 (fig.
5-7) i läge "ON" [TILL].
Golvgivare: Placera golvgivaren i ett rör som
du lägger in i golvet. Täta röret i ändarna och
placera det så högt som möjligt i betongen.
Rumsgivare: Montera rumsgivaren över en
standarddosa eller direkt på väggen. Se även
förklaringen om placeringen.
Du kan förlänga givarkabeln upp till 50 m med
en separat kabel. Du får inte använda två ledare
i en flerledarkabel som samtidigt används för
att mata värmekabeln. Det kan förekomma
spänningssignaler som kan störa styrningens
funktion.
Du får den bästa installationen med en separat
kabel för givaren, indragen i ett separat rör.
EFK-serien har inbyggda felhanteringskretsar
som kopplar från värmen om givaren får avbrott
eller kortsluts.
© 2019 OJ Electronics A/S
MONTERING AV STYRNINGEN (fig. 4)
1. Dra av ratten (f) och lossa skruven (h).
2. Ta bort höljet (g).
3. Montera styrningen enligt beskrivningarna.
4. Montera den externa givaren (tillval). Kom
ihåg att ställa givarens DIP-brytare 2 (fig. 5-7)
i läge "ON" [TILL] om du ansluter en extern
givare.
5. Anslut kablarna enligt anslutningsschemat
(fig. 6-7).
6. Du skyddar komforttemperaturen genom att
lossa den lilla skruven (l) och anpassa de blå
och röda ringarna.
7. Sätt tillbaka höljet (g) och sätt tillbaka inställ-
ningsratten för temperaturen (f).
ANSLUTNINGSEXEMPEL
Fig. 8 visar exempel på hur du ansluter
EFK-styrningarna.
TEMPERATURINSTÄLLNING (fig. 4)
EFK har ett område för temperaturskalan på
10-30°C (se fig. 4). Du ställer in styrningen på
den önskade rums- eller golvtemperaturen.
Du kan behöva justera styrtemperaturen efter
24-48 timmar.
JUSTERING AV STYRTEMPERATUREN
När rumstemperaturen har stabiliserat sig kan
du justera styrningen mekaniskt. Mät tempe-
raturen med hjälp av en termometer. Justera
styrningen genom att ta bort temperaturratten
(fig. 4-f) och flytta den så att temperaturmärket
visar samma temperatur som du mätte med
termometern.Denna mekaniska justering sker i
steg om c:a 3°C.
MIN-/MAX-TEMPERATUR (fig. 4)
Det finns en låsanordning bakom temperatur-
ratten. Genom att lossa den lilla skruven (i) kan
du låsa temperaturinställningen, t.ex. mellan
20°C och 25°C.
Den blå ringen styr min-temperaturen och den
röda ringen max-temperaturen.
SÄKERHETSFUNKTION
Givaren på TRIAC-styrningens kylfläns övervak-
ar att den inte överhettas. Om EFK överbelastas
kommer uteffekten automatiskt att sänkas så att
styrningen inte överhettas. Därmed kan styrnin-
gen mjukstarta utan att slås ut av överhettning
när rumstemperaturen är mycket låg.
LYSDIODINDIKERING
Ljussignal (fig. 4)
Grön TILLSLAGEN
Grön blinkning Tillslagen, värmen aktiv
Inget gult ljus
Fast gult ljus
Gul blink Fel i extern givare
NATTSÄNKNING
Övergången till ekonomitemperatur kan ske
automatiskt med hjälp av ett externt, tidstyrt
relä (se fig. 8). Temperaturen sänks 5°C.
EXTERN TEMPERATURGIVARE
DIP-brytare 2 (fig. 5-7) bestämmer om styrnin-
gen använder en extern eller en intern givare.
FUNKTIONSBRYTARE
DIP-brytarna (fig. 5-7) väljer en av de följande
funktionerna:
Funktion
Dagdrift
Nattdrift
