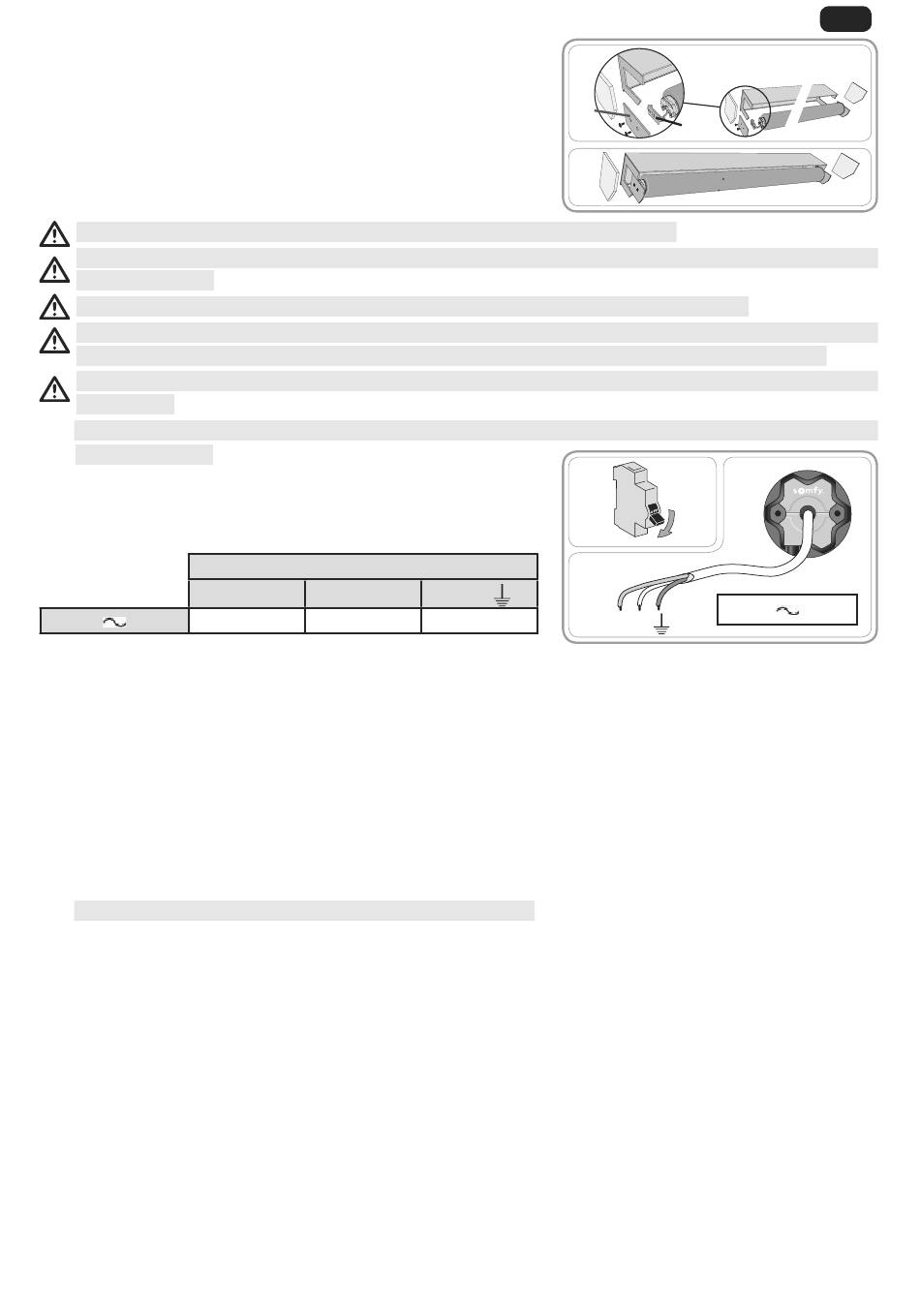

Motorisation à tête ronde
Fixer le support
1)
k
amovible
.
Glisser l'ensemble tube-motorisation-joues amovibles
2)
dans le caisson.
2. 2. CÂBLAGE
Respecter la Norme NF C 15-100 pour les installations électriques.
Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon
ou un fourreau.
Attacher les câbles pour éviter tout contact avec une partie en mouvement.
Si la motorisation est utilisée en extérieur, et si le câble d'alimentation est de type H05-VVF,
alors installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.
Laisser le câble d'alimentation de la motorisation accessible : il doit pouvoir être remplacé
facilement.
1
Toujours faire une boucle sur le câble d'alimentation pour éviter la pénétration d'eau dans
la motorisation.
Couper l'alimentation secteur.
1)
Connecter la motorisation selon les informations du
2)
tableau ci-dessous :
Neutre (N)
230 V
50 Hz
2. 3. MISE EN SERVICE
Cette notice décrit la mise en service à l'aide d'un point de commande local io-homecontrol
Réaliser les étapes suivantes pour la mise en service :
Pré-enregistrement du point de commande local io-homecontrol Somfy (§2. 3. 2)
1)
9pUL¿FDWLRQ GX VHQV GH URWDWLRQ †2. 3. 3)
2)
5pJODJH GHV ¿QV GH FRXUVH †2. 3. 4)
3)
Réglage des fonctions avancées (§2. 3. 5)
4)
Enregistrement du premier point de commande local io-homecontrol Somfy (§2. 3. 6)
5)
2. 3. 1. ,GHQWL¿FDWLRQ GHV pWDSHV GH PLVH HQ VHUYLFH GpMj HIIHFWXpHV
1
Une seule motorisation doit être alimentée à la fois.
7URLV UpDFWLRQV SRVVLEOHV SHUPHWWHQW G¶LGHQWL¿HU O¶pWDW GH GH PLVH HQ VHUYLFH GX SURGXLW PRWRULVp
à sa mise sous tension :
Réaction 1 :
Le produit motorisé effectue un va-et-vient à la mise sous tension.
/HV ¿QV GH FRXUVH VRQW UpJOpHV HW DXFXQ SRLQW GH FRPPDQGH Q¶HVW HQUHJLVWUp
Aller au chapitre "Pré-enregistrement du point de commande local io-homecontrol
-
Somfy (§2. 3. 2 )" puis au chapitre "Enregistrement du premier point de commande local
io-homecontrol Somfy (§2. 3. 6 A)
Réaction 2 :
Le produit motorisé n'effectue pas de va-et-vient à la mise sous tension et ne réagit pas aux appuis sur
les touches du point de commande.
/HV ¿QV GH FRXUVH QH VRQW SDV UpJOpHV HW DXFXQ SRLQW GH FRPPDQGH Q¶HVW HQUHJLVWUp
Aller au chapitre Pré-enregistrement du point de commande local io-homecontrol Somfy
-
(§2. 3. 2)
Copyright © 2015 Somfy SAS. All rights reserved.
i
sur la tête moteur, puis la joue
Câble
Phase (L1)
Bleu
Marron
1)
k
2)
1)
Terre ( )
Vert-jaune
L1 N
Images non contractuelles
FR
i
2)
OFF
230 V
50 Hz
®
Somfy.
