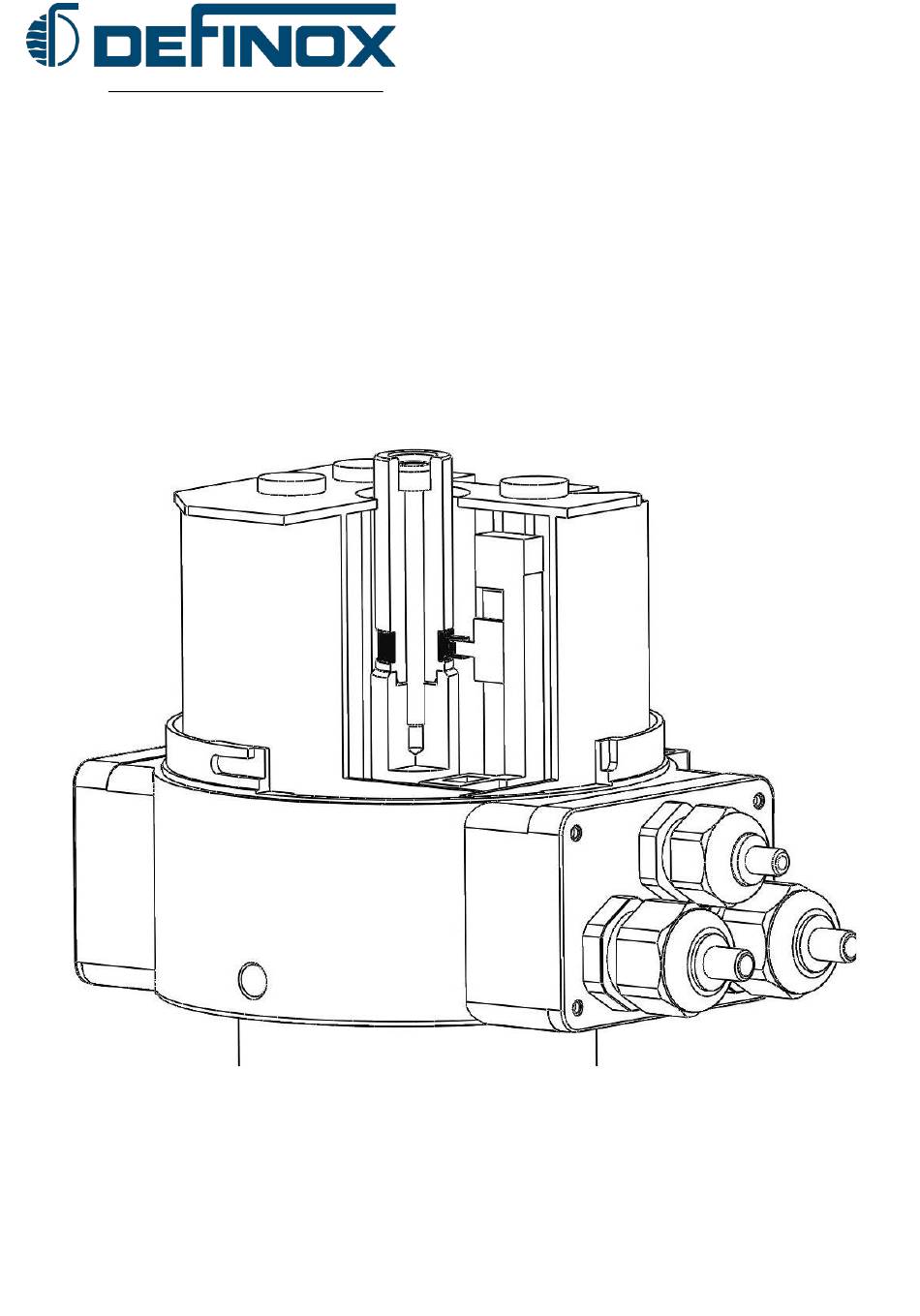

REMONTAGE DU BOITIER 8630
4.2
• Remonter la tige de liaison repère 50 et la bloquer à l'aide des plats de manœuvre.
• Fixer l'embase repère 48 à l'aide des vis repère 53.
• Positionner le boitier repère 55 sur l'embase repère 48 en prenant soin de ne pas détériorer le
joint repère 52.
• Alimenter en air l'actionneur, afin de monter l'ensemble tige - came de détection repère 47-50
pour pouvoir accéder au circlips repère 49.
• Clipper le circlips repère 49 avec l'indicateur de position.
• Après le montage du circlips avec l'indicateur de position, visser la vis repère 46 afin de bloquer
la came de détection repère 47.
• Bloquer le boitier repère 55 à l'aide de la vis de blocage.
• Monter le raccord repère 41 ou 56 suivant actionneur NF ou NO sur l'embase repère 48.
