4 MAINTENANCE DE LA VANNE POUR POSITIONNEUR BURKERT
8630
Avant tout, si la vanne est équipée d'un boîtier de signalisation, il peut être nécessaire,
pour le démontage, de désolidariser de l'actionneur l'ensemble de signalisation.

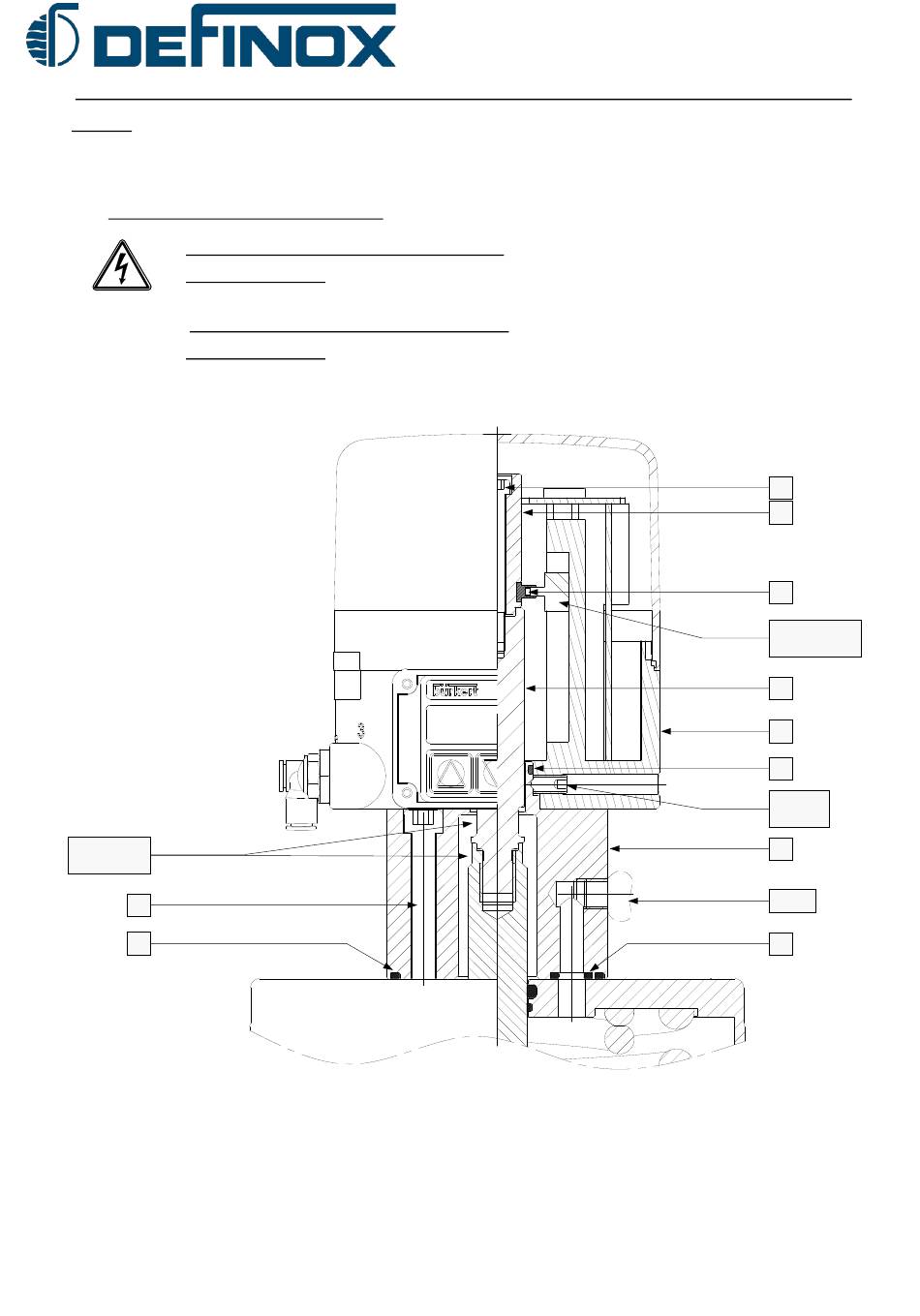

DEMONTAGE DU BOITIER 8630
4.1
Démontage sans déconnexion
ATTENTION : Avant toute intervention sur le bloc, il est impératif de s'assurer que
l'alimentation pneumatique est fermée et le circuit purgé.
ATTENTION !
Démontage avec déconnexion
ATTENTION : Avant toute intervention sur le bloc, il est impératif de s'assurer que
celui-ci n'est pas sous tension et que l'alimentation pneumatique est fermée et le
circuit purgé.
Plats de
manœuvre
53
51
• Alimenter en air l'actionneur, afin de monter l'ensemble tige - came de détection repère 47-50
pour pouvoir accéder au circlips repère 49.
• Après le démontage du circlips de l'indicateur de position, dévisser la vis repère 46 et enlever
l'ensemble came - circlips repère 47-49.
• Dévisser la vis de blocage afin de désolidariser le boitier repère 55 de l'embase repère 48 en
prenant soin de ne pas détériorer le joint repère 52.
• Dévisser les vis repère 53 pour démonter l'embase repère 48.
• A l'aide des plats de manœuvre démonter la tige de liaison repère 50.
NM-230 indice 20
NOTICE DE MAINTENANCE
Page 7/60
46
47
49
Indicateur de
position
50
55
52
Vis de
blocage
48
41/56
54
