INSTALLAZIONE
ATTENZIONE: non collegare il morsetto grigio prima di aver
completato l'installazione del pannello.

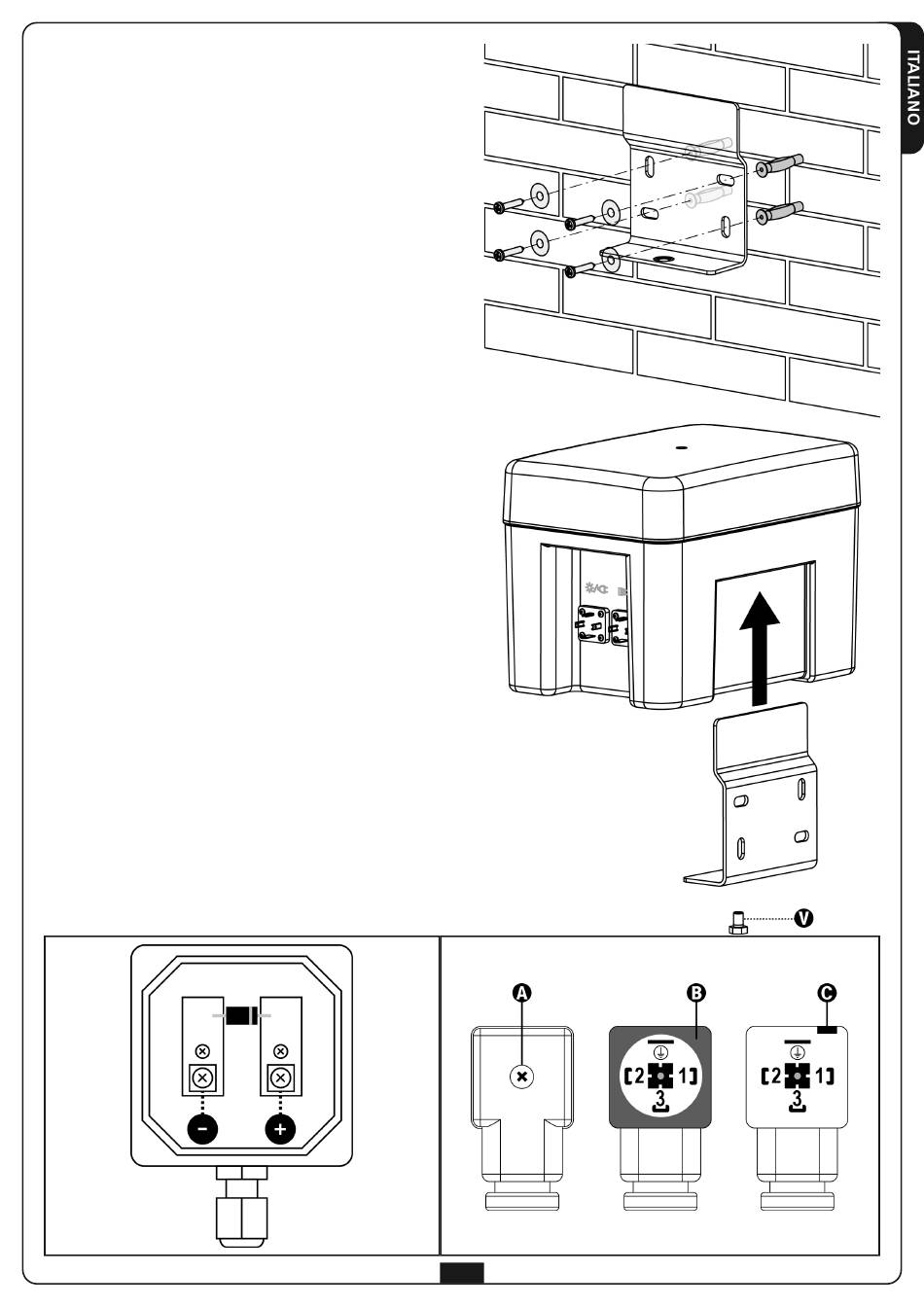

1. Fissare la staffa sulla parete con dei tasselli adeguati
2. Posizionare il gruppo accumulatore sulla staffa e avvitare la vite
di sicurezza V sulla base
3. Fissare il pannello solare con delle staffe orientabili
4. Orientare il pannello (vedi paragrafo ORIENTAMENTO DEL
PANNELLO)
5. Collegare il pannello al connettore grigio montato sul gruppo
accumulatore:
• Svitare la vite A ed estrarre il connettore
• Togliere la guarnizione B e aprire il connettore facendo
leva con un cacciavite nell'apposita fessura C.
• Collegare il morsetto + del pannello sul morsetto 2 del
connettore dell'accumulatore
• Collegare il morsetto - del pannello sul morsetto 1 del
connettore dell'accumulatore
• Rimettere la guarnizione B, innestare il connettore
e avvitare la vite A
ATTENZIONE: non rimuovere il ponticello precablato
all'interno del connettore
6. Collegare l'alimentazione della centrale di comando al
connettore nero: positivo sul morsetto 3 e negativo sul
morsetto di terra
7. Inserire prima il connettore nero e poi quello grigio.
Verificare che si accendano per qualche secondo tutti i led e
successivamente il led verde continui a lampeggiare;
se il pannello è illuminato dal sole anche il led giallo deve
lampeggiare.
Pannello solare
All manuals and user guides at all-guides.com
Gruppo accumulatore
