Détendeur - Carel Mpxone Manuel D'utilisation

Min. : sortie minimum fi xée à 10% ; Max. : sortie maximum fi xée à 100%.
L'action est uniquement proportionnelle si c'est l'estimation du capteur du vitrage qui est utilisée, proportionnelle et intégrale
(Tint=240 s, constante) si c'est le vrai capteur du vitrage qui est utilisé. L'action intégrale vise à ramener le capteur du vitrage au
point de consigne (Sdp+rHo).
Attention :
si les capteurs série sont utilisés pour la supervision, pour la propagation de la température et l'humidité am-
biante, l'MPXone dispose de 4 variables auxiliaires qui mémorisent, pendant 30 minutes, la dernière valeur utile disponible. Cela
est utile en cas de manque de communication avec le superviseur.
Au premier allumage, quand ces variables n'ont pas encore été initialisées, il est normal qu'apparaissent simultanément les
alarmes pour sondes non à jour
régulateur à activation fi xe (pour le contrôle manuel)
Le régulateur ne dépend que des paramètres rHu et rHt et suit l'évolution des fi gures suivantes.
Code Description
DOQ Aff ectation sortie numérique pour résistances anti-condensation -
Voir DOA
rHu Pourcentage d'activation manuelle anti-condensation (sur période rHt)
0 = fonction désactivée
rHt Période d'activation manuelle anti-condensation
0 = fonction désactivée
ON
A
OFF
rHu
rHt

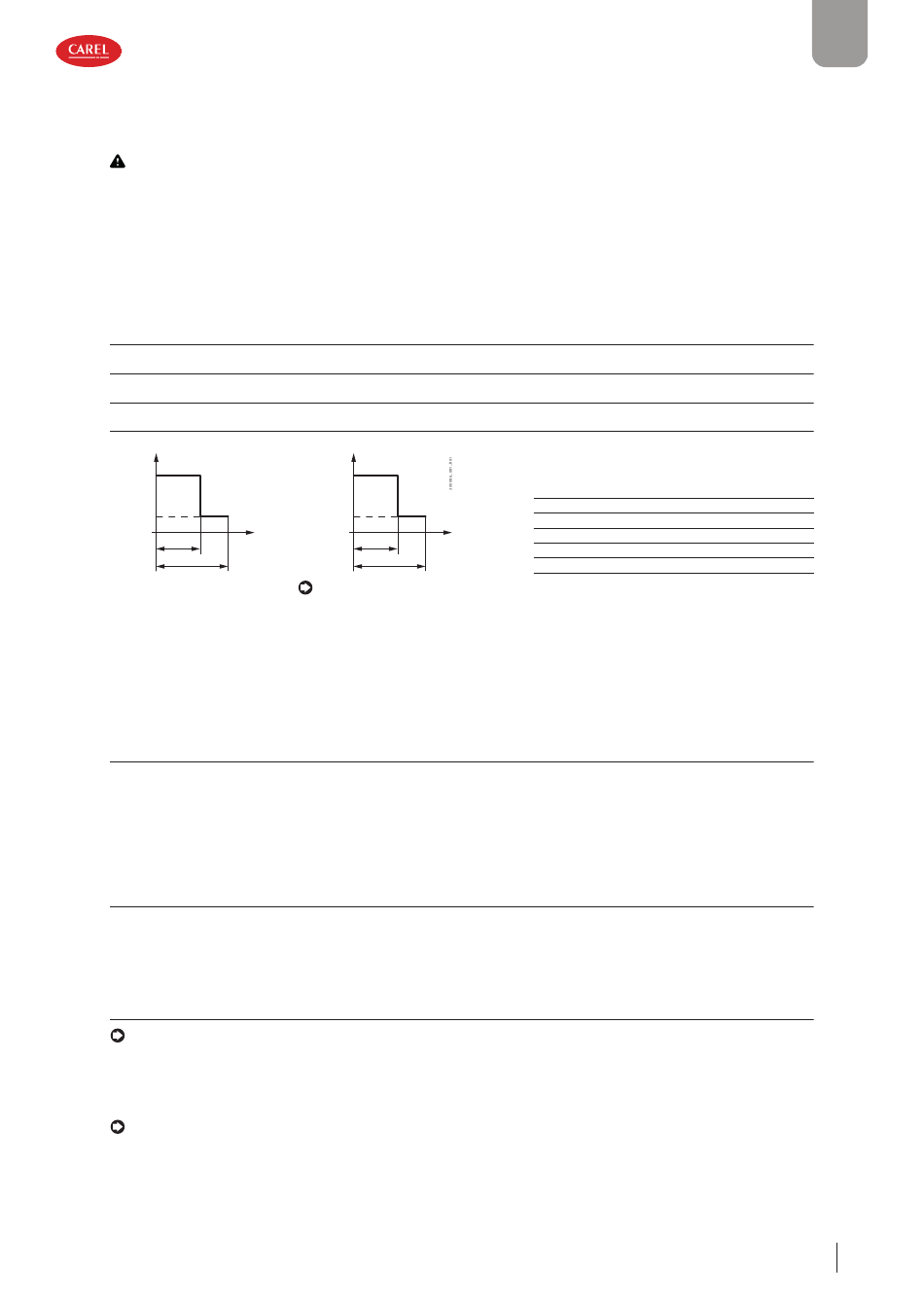

Fig. 5.z
Détendeur
5.6
Introduction
MPXone dans la version Advanced permet de gérer directement un détendeur CAREL, avec version Medium il faut un driver
externe (EVDice, EVDmini) branché au port Fieldbus. Via le driver il est possible de régler :
• le point de consigne de surchauff e ;
• le type de fl uide frigorigène ;
• les protections (faible surchauff e (LowSH), pression maximum d'évaporation (MOP), pression minimum d'évaporation (LOP).
Code Description
P1 Type de détendeur
0 = non présent/détendeur thermostatique
1 = détendeur CAREL E2V (MPXone Advanced)
2 = Driver et vanne CAREL E2V
(sondes surchauff e branchées au régulateur)
3, 4, 5 = réservé
6 = détendeur CAREL E2V (sondes de surchauff e connectées au
driver)
Remarque : MPXone Advanced, qui permet la gestion intégrée d'une vanne unipolaire CAREL, le paramètre P1=1 par défaut.
L'MPXone est conçu pour gérer un seul détendeur à l'intérieur d'un seul évaporateur.
Pour la version Medium, la sonde de température gaz surchauff é et la sonde de température saturée d'évaporation peuvent être
connectées directement à l'MPXone ou au driver externe, régler le paramètre P1 sur 2 ou 6.
Remarques :
• voir le chapitre « Introduction » pour les modèles de sonde de température et la pression à installer ;
• CAREL conseille l'installation de sondes ratiométriques pour la lecture de la pression d'évaporation qui est automatiquement
convertie en température saturée suivant les tableaux spécifi ques caractéristiques du type de fl uide frigorigène utilisé.
mpxone +0300086FR rel. 2.1 - 21.09.2021
10 Vdc
B
0
t
rHu
rHt
Remarque :
Sortie ON-OFF sur Y1 ou Y2
(0..10Vdc)
Déf.
Min. Max.
0 0 4
70 0 100
5 0 180
Réf. Description
A Sortie relais
B Sortie 0...10Vdc
rHu Pourcentage d'activation manuelle anti-condensation
t
rHt Période d'activation manuelle anti-condensation
t Temps
Déf.
Min. Max.
0 (1) 0 6
U.M. Utilis. Terminal utilisateur
- S NON
% S NON
min S NON
U.M. Utilis. Terminal utilisateur
- S OUI
Fonctions
FRE
63
