Capteur de débit
Affichage
1
2
3

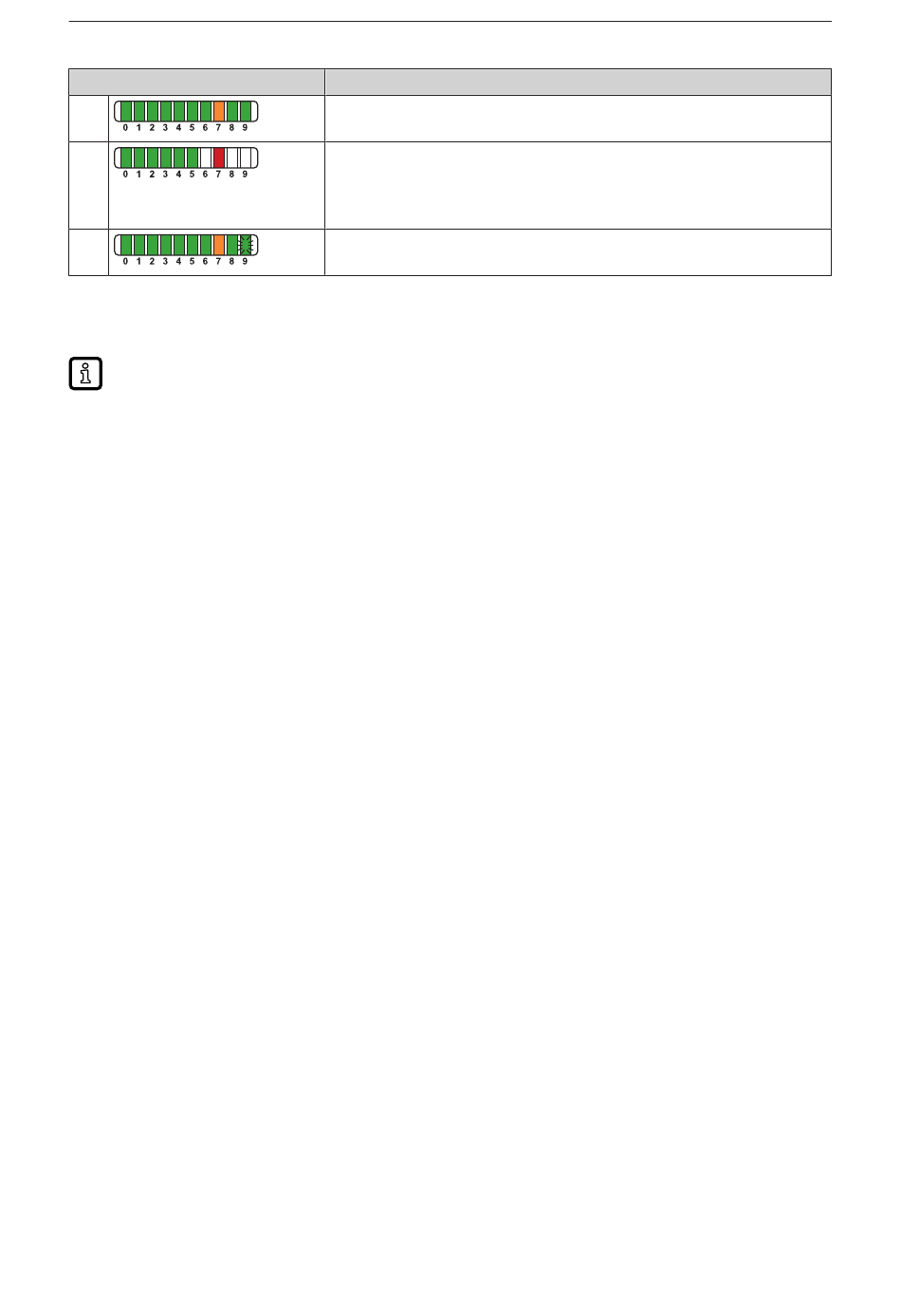

Tab. 1: Affichage en cas de réglage usine (fonction normalement ouvert, seuil de commutation réglé à la LED 7)
LED orange : sortie fermée ; LED rouge : sortie ouverte
Les réglages usine peuvent être récupérés à tout moment.
Pour des fluides autres que l'eau :
u Effectuer un réglage supplémentaire du débit minimum : Réglage du débit minimum
(Ò / 10).
9 Réglages
Les boutons de l'appareil peuvent être verrouillés via l'interface IO-Link.
9.1 Modifier le seuil de commutation
En usine, le seuil de commutation est réglé à la LED 7. Une modification est utile dans les cas
suivants :
•
Le débit normal est en dessous de la zone d'affichage, voir (Ò Mise en service / 8).
•
En cas de fortes fluctuations ou de pulsations du débit.
•
Un temps de réponse plus rapide de l'appareil est souhaité.
– Seuil de commutation bas = réponse rapide en cas d'augmentation de débit.
– Seuil de commutation haut = réponse rapide en cas de diminution du débit.
u Appuyer brièvement sur le bouton [<] ou [►].
w La LED du seuil de commutation clignote.
u Appuyer sur le bouton [<] ou [►] aussi souvent que nécessaire.
w Chaque fois le bouton est appuyé, la LED se décale d'une position dans la direction indiquée.
u Lorsque le seuil de commutation souhaité est atteint, ne pas appuyer sur le bouton pendant plus
de 2 secondes.
w L'appareil se met en mode de fonctionnement avec la nouvelle valeur réglée.
9.2 Réglage du débit maximum
Le seuil de commutation peut être réglé sur la valeur actuelle du débit (réglage du débit).
u Faire circuler le débit normal dans l'installation.
u Appuyer sur le bouton [►] et le maintenir appuyé.
w LED 9 s'allume, après env. 5 secondes elle clignote.
u Relâcher le bouton [►].
Explication
Le réglage usine est approprié pour l'application.
Aucun autre réglage n'est nécessaire.
Le débit normal est en dessous de la zone d'affichage.
2 possibilités de réglage :
u Modifier le seuil de commutation (Ò / 9)
u Réglage du débit maximum (Ò / 9)
Le débit normal est au dessus de la zone d'affichage (LED 9 clignote).
u Réglage du débit maximum (Ò / 9)
