Capteur de débit
5...10 x D
S

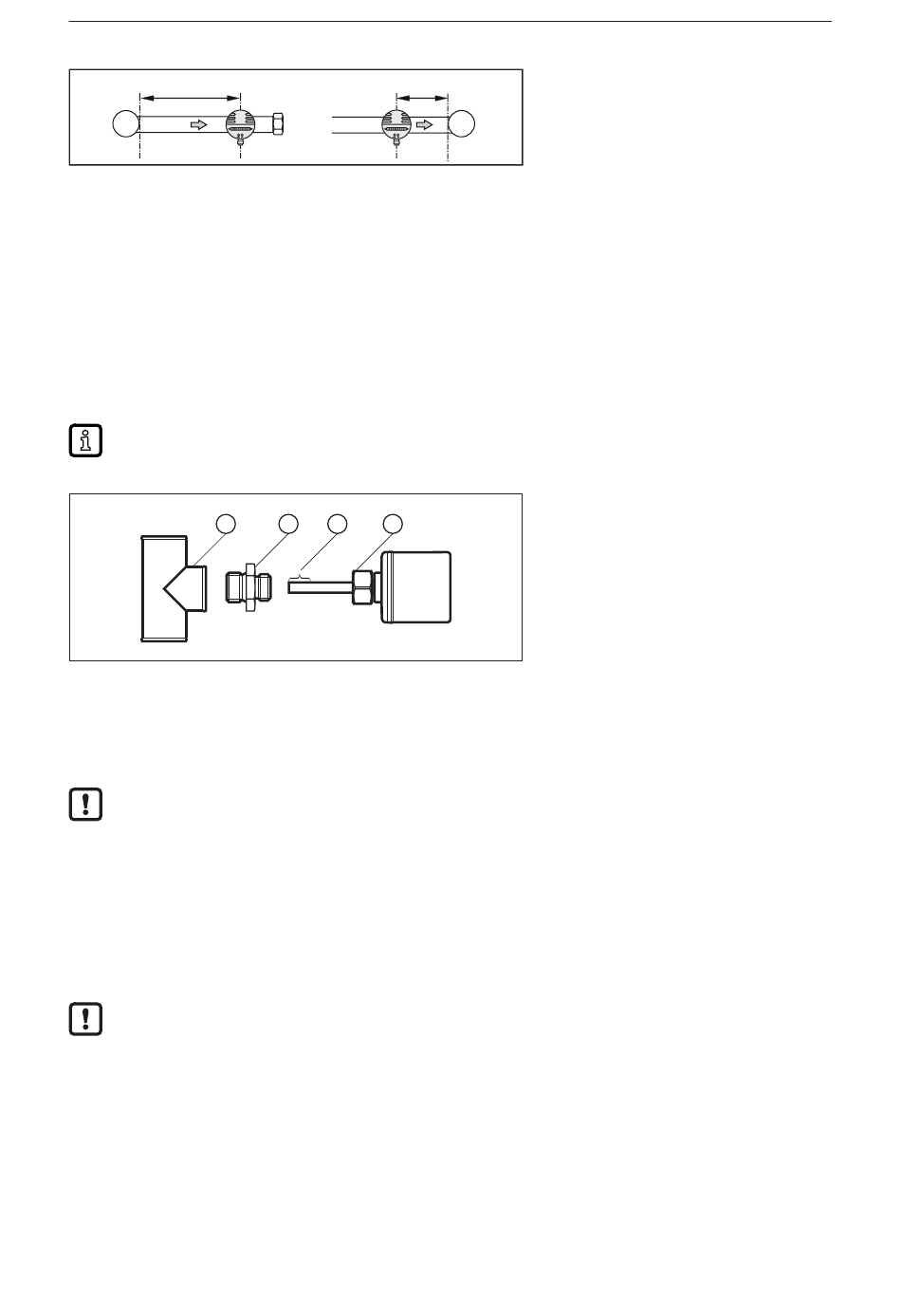

Fig. 9: Longueurs droites d'entrée et de sortie
D :
Diamètre extérieur du tuyau
S :
Perturbations
5.3 Raccord process
Grâce à l'adaptateur process, l'appareil est adaptable à différents types de raccords process.
Seuls les adaptateurs ifm garantissent un positionnement correct de l'appareil et l'étanchéité du
raccord.
Pour des débits faibles, des blocs adaptateurs ifm sont disponibles.
L'appareil est fourni sans accessoires.
Informations sur les accessoires disponibles sur documentation.ifm.com. Le bon
fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.
1
Fig. 10: Raccorder l'appareil au process à l'aide de l'adaptateur
1 :
Raccord process
3 :
Bout de la sonde
u Graisser le filetage du raccord process, de l'adaptateur et de l'écrou moleté. Utiliser une pâte
lubrifiante qui est appropriée et homologuée pour l'application.
Des lubrifiants ne doivent pas être en contact avec le bout de la sonde.
u Visser l'adaptateur approprié sur le raccord process.
u Mettre le capteur de débit sur l'adaptateur et serrer l'écrou. Couple de serrage 25 Nm. Maintenir
l'orientation de l'appareil.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Respecter les réglementations nationales et internationales relatives à l'installation de matériel
électrique.
Alimentation en tension selon TBTS, TBTP.
u Mettre l'installation hors tension.
u Raccorder l'appareil comme suit :
3...5 x D
2
3
4
2 :
4 :
S
Adaptateur
Ecrou moleté
SI5010
7
