SI5010

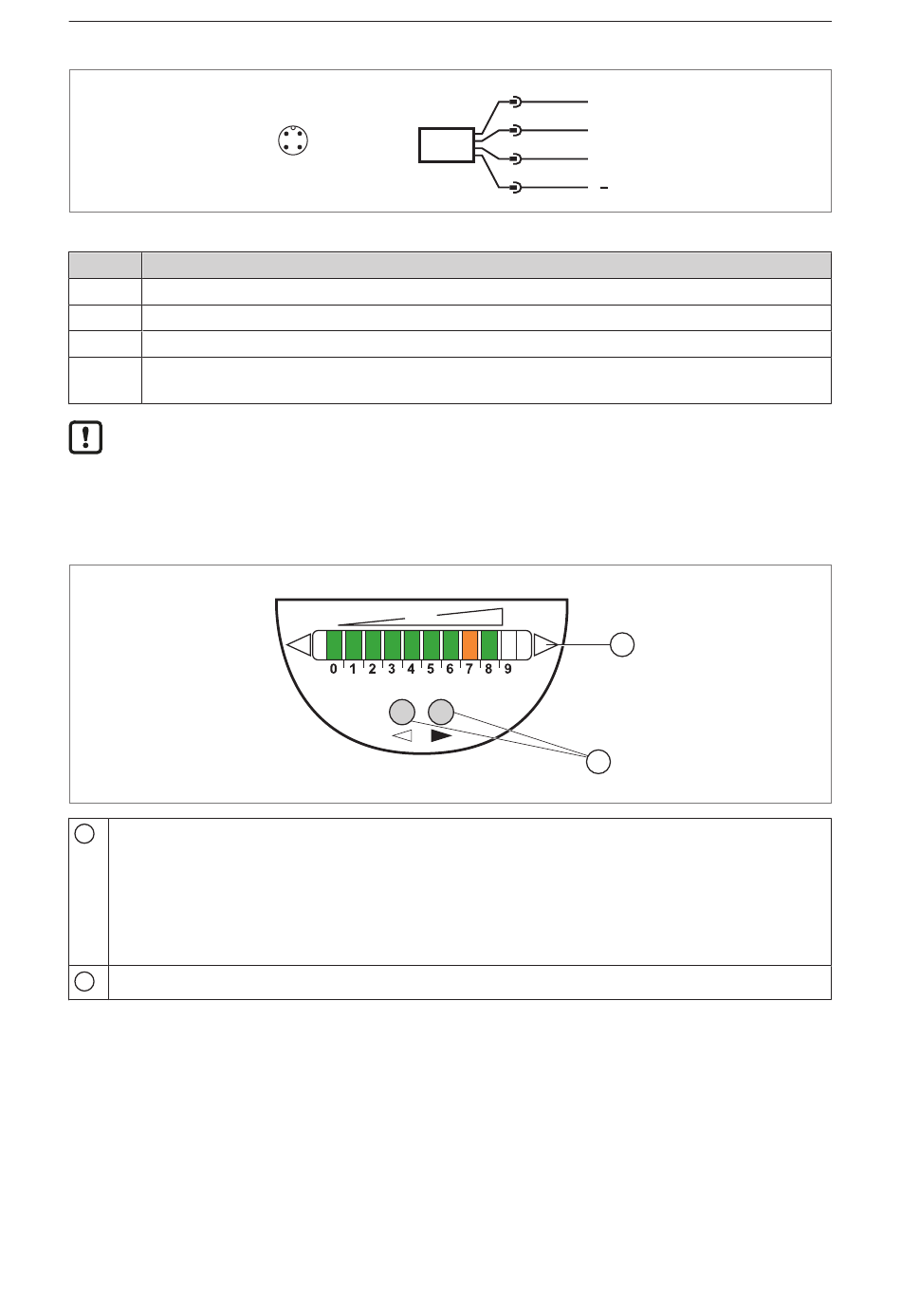

Fig. 11: Schéma de branchement (couleurs selon DIN EN 60947-5-2) BN = brun, WH = blanc, BK = noir BU = bleu
Broche
Affectation
1
Ualim+
3 :
Ualim-
2 :
• Entrée pour un signal Teach externe (réglage à distance)
4 :
• Signal de commutation débit
• IO-Link
Utiliser seulement des prises femelles à 4 fils sans pont entre la broche 2 et la broche 4.
Pour les prises femelles à 3 fils avec pont entre la broche 2 et la broche 4, une activation de
l'étage de sortie déclenche le réglage à distance.
7 Eléments de service et d'indication
1
Affichage de fonctionnement
• Les LED 0 à 9 représentent la plage entre l'arrêt du débit et le débit maximum.
• Les LED vertes indiquent le débit actuel.
• Une LED allumée indique la position du seuil de commutation :
– Orange : sortie fermée
– Rouge : sortie ouverte
Dans l'exemple actuel : fonction normalement ouvert (réglage usine).
2
Boutons pour le réglage et la configuration
8 Mise en service
u Mettre l'appareil sous tension d'alimentation.
w Toutes les LED s'allument et s'éteignent de nouveau pas à pas. Pendant ce temps, la sortie est
fermée si elle est réglée en normalement ouvert et ouverte si elle est réglée en normalement
fermé.
w L'appareil est en mode de fonctionnement.
u Activer le débit normal dans l'installation.
u Vérifier l'affichage et déterminer les prochaines étapes à suivre :
8
2
1
3
4
Flow
Low
Setpoint
1
BN
L+
2
WH
IN
4
BK
OUT/ IO-Link
3
BU
L
High
1
2
Capteur de débit
