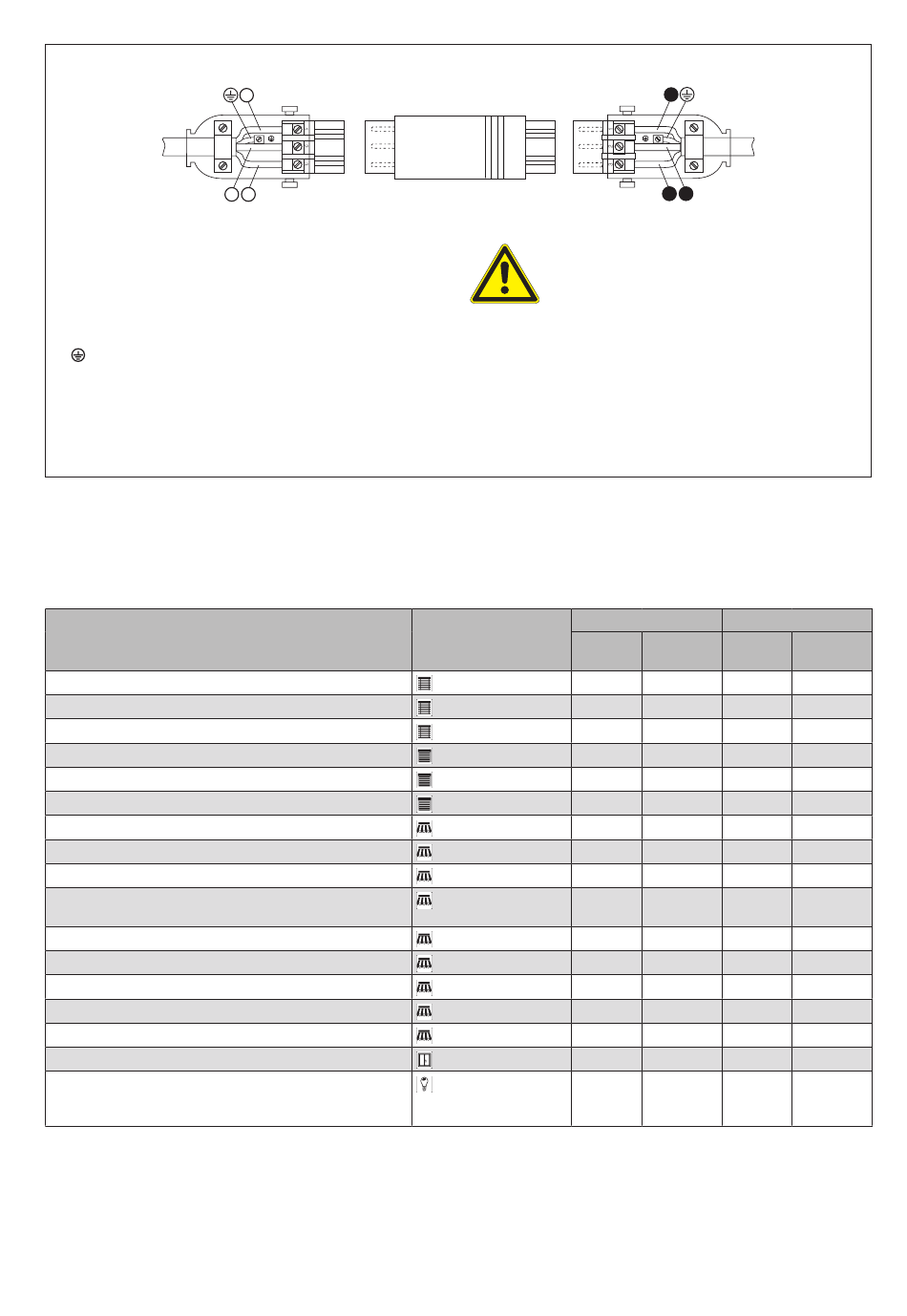

Brochage
A Raccord (raccordement sur le site de 230 V ca)
B WMS Connecteur intermédiaire
C Connecteur (raccordement du consommateur)
Câble du neutre (bleu)
Phase L (noir)
Non utilisé (marron)
Conducteur de protection (jaune et vert)
A Câble du neutre (bleu)
B HAUT (noir)
C BAS (marron)
Fig. 2
Raccordement du connecteur
Produits
Le WMS Connecteur intermédiaire permet de manœuvrer un grand nombre de produits de types différents. Le tableau
suivant indique quels produits appartiennent à quel type de produit ainsi que les possibilités de mise en service et de
manœuvre correspondantes.
Produit
Brise-soleil orientable
Store vénitien intérieur
Store à bandes verticales intérieur
Volet roulant
Store à enroulement intérieur
Store plissé
Store de terrasse
Store de terrasse avec capteur de vent
Store de terrasse avec lambrequin déroulable
Store de terrasse avec lambrequin déroulable et capteur
de vent
Store de véranda
Store à projection
Store de façade
Store oblique
Stores bannes
Fenêtre
Activation de luminaires (y compris d'autres charges,
puissance de coupure : voir tableau « Caractéristiques
techniques »)
1) La mise en service par la WMS Télécommande n'est pas toujours possible. La télécommande permet de sélectionner
le type de produit correspondant au produit. Par contre, il n'est possible de modifier les durées et autres paramètres
qu'au niveau de la commande centrale.
2) La mise en service par la WMS Télécommande est possible. Par contre, il n'est possible de modifier les durées qu'au
niveau de la commande centrale (les kits WMS Capteur de vent ont déjà été paramétrés en usine).
3) Il n'est possible de manœuvrer par télécommande plusieurs lambrequins déroulables sur une installation que simul-
tanément.
890392_c•fr•17.01.2012
A
1
2
3
B
A
VVERTIIVEVER
La protection sur le site de la pose du
WEI Connecteur intermédiaire est à
dimensionner en fonction de la plus
petite section (en amont ou en aval du
connecteur intermédiaire).
VXVEPLV
En cas de l'utilisation d'un câble de
moteur du type H05RR-F 4G0,75 en aval
du WMS Connecteur intermédiaire, il faut
prévoir une protection de l'alimentation
de 6 A.
Rype de produit
Eanœuvre manuelle
Rélécom-
mande
Brise-soleil orientable
Brise-soleil orientable
Brise-soleil orientable
Volet roulant
Volet roulant
Volet roulant
Store en toile
Store en toile
Store en toile
Store en toile
Store en toile
Store en toile
Store en toile
Store en toile
Store en toile
Fenêtre
Luminaire
C
1
3 2
Eise en service
Commande
Rélécom-
centrale
mande
■
■
■
■
■
□ 1)
■
■
□ 1)
■
■
■
■
■
□ 1)
■
■
□ 1)
■
■
■
■
■
■
2)
■ 3)
■
□ 1)
■ 3)
■
■
2)
■
■
□ 1)
■
■
□ 1)
■
■
□ 1)
■
■
□ 1)
■
■
□ 1)
■
■
■
■
■
■
Sous réserve de modifications techniques.
Commande
centrale
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
