B - Préparation du moteur
Assemblage
FR
• Assurez-vous que la fixation (tube ou bras de déport) soit bien stable et
rigoureusement verticale. Un écart de plus de 1 degré (2 cm par mètre) par
rapport à la verticale empêchera le bon fonctionnement de votre motorisation.
Au besoin, ajoutez des cales entre le mur et la fixation. Vérifiez la verticalité
avec un niveau à bulle ou un fil à plomb.

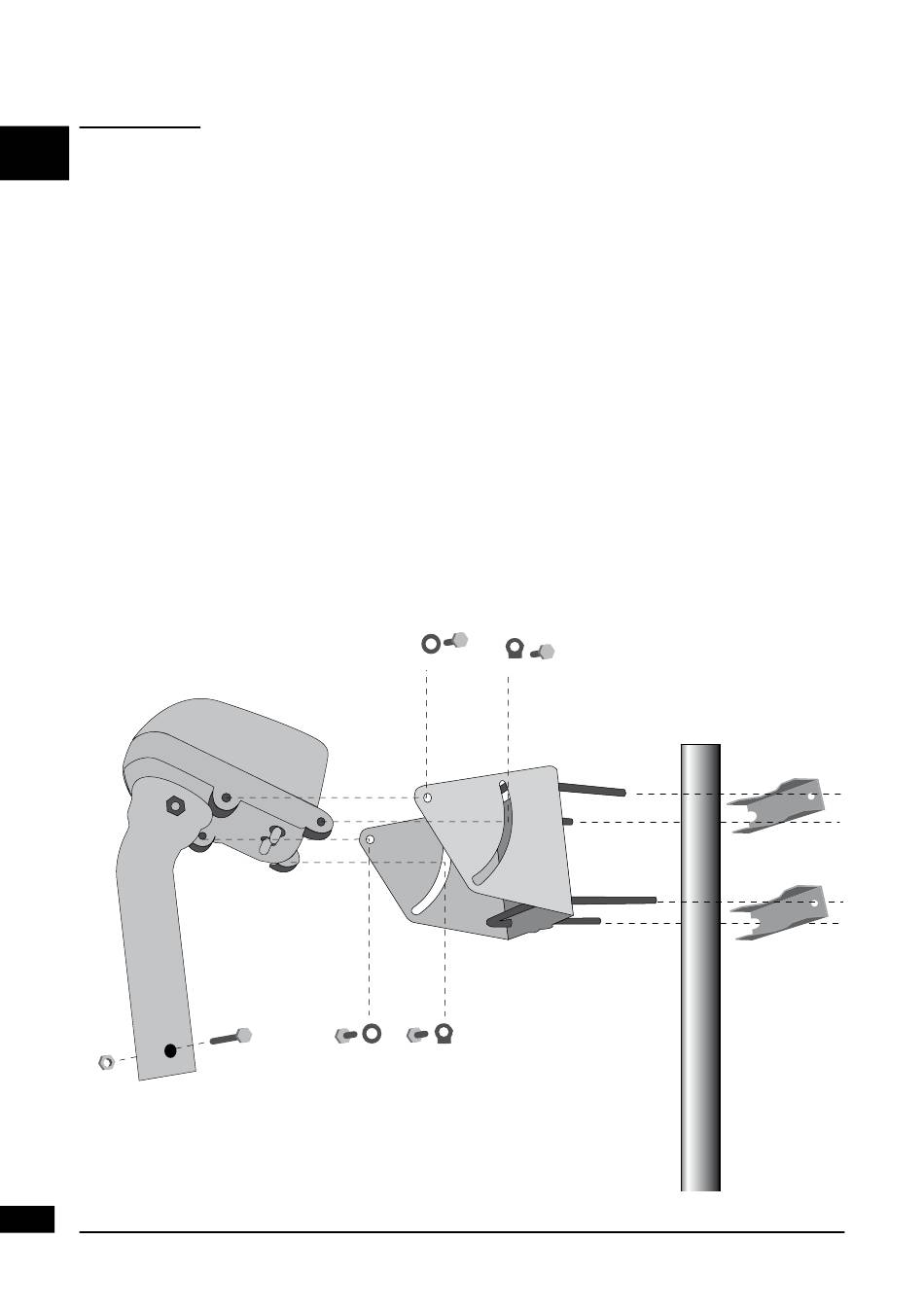

• Assemblez les éléments du moteur comme indiqué sur le schéma ci-dessous.
Faites passer les étriers (1) dans la monture (2) avant d'assembler celle-ci sur
le corps du moteur. Prêtez attention au type de rondelles. Celles marquées
"DOWN" (3) doivent permettre de lire l'élévation du moteur, comme indiqué sur
la photo page 19.
• Lorsque le moteur est assemblé, ne le montez pas tout de suite sur le mât ou
le bras de déport, quelques opérations sont à faire à proximité du terminal.
