B - De motor voorbereiden
Assemblage
• Controleer of de bevestiging (buis of arm) flink stabiel en absoluut verticaal
staat. Met een afwijking van meer dan 1 graad (2 cm per meter) ten opzichte
van de loodlijn zal de motorisering niet goed functioneren. Maak indien nodig
gebruik van afstandsstukken tussen de muur en de bevestiging. Controleer de
Nl
verticale positie met een waterpas of een schietlood.

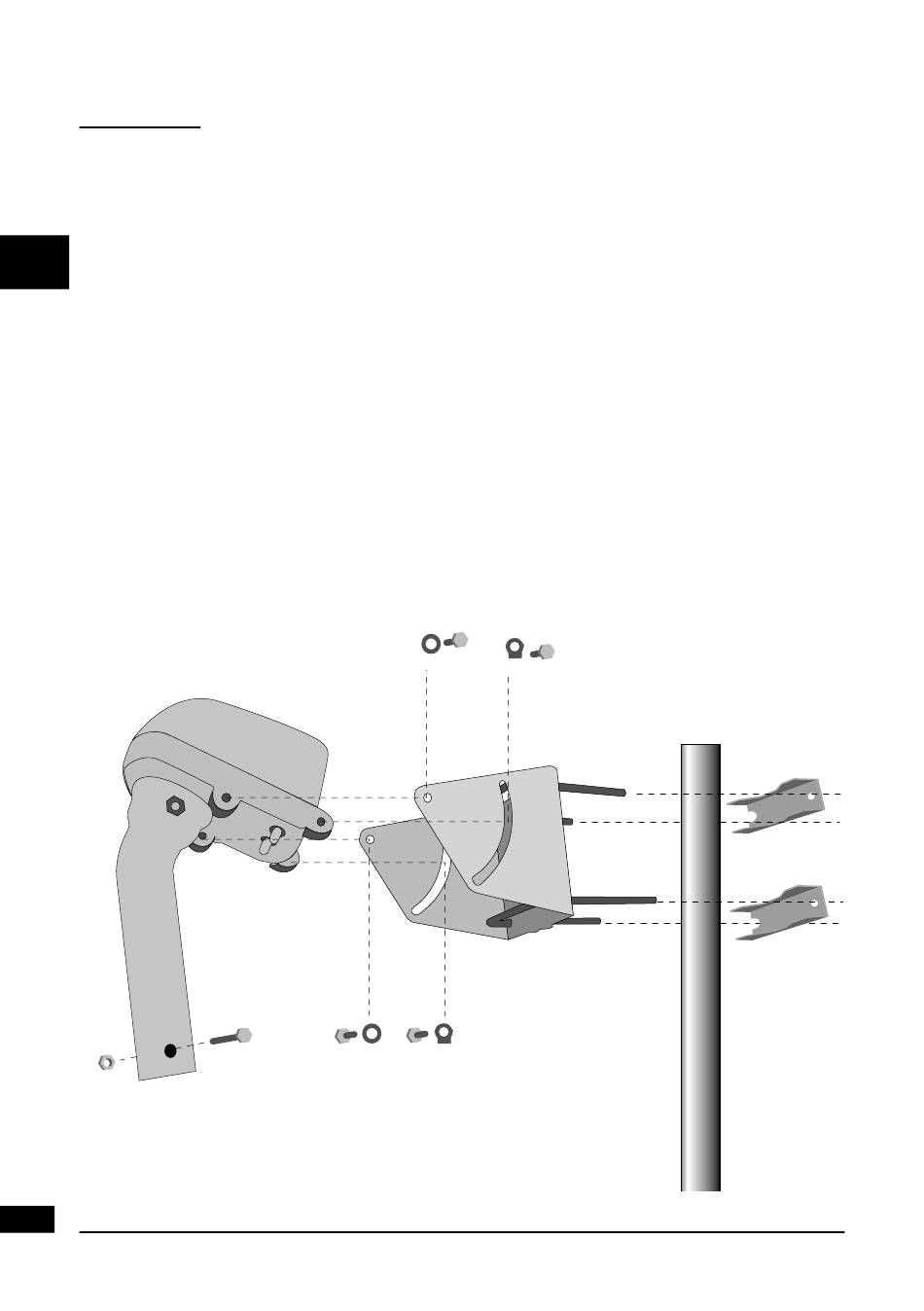

• Assembleer de motorelementen zoals aangeduid op het onderstaande
schema. Breng de beugels (1) aan in het frame (2) alvorens dit laatste aan het
motorlichaam te bevestigen. Gebruik het juiste type van onderlegplaatjes. Met
deze gemerkt met "DOWN" (3) moet de hellingshoek van de motor kunnen
worden afgelezen, zoals is aangegeven op de foto op pagina 17.
• Monteer de geassembleerde motor nog niet meteen op de mast of de beves-
tigingsarm; eerst dient in de buurt van de terminal nog een en ander te gebeu-
ren.
schéma N°1
(3)
(2)
(1)
(3)
(4)
16
Technische bijstand: 04.264.86.68
