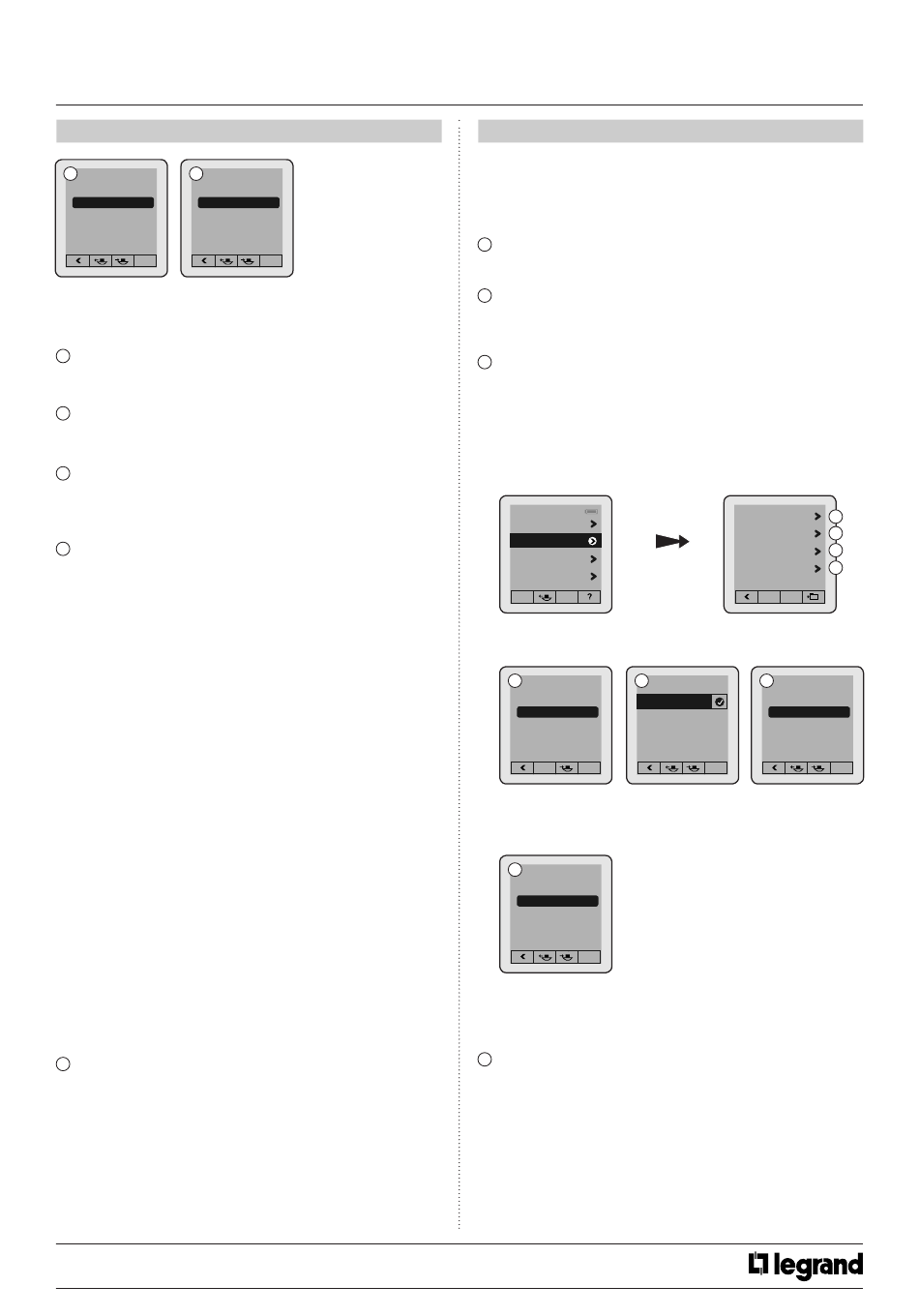

Outil de configuration à écran
3. NAVIGATION (SUITE)
G
H
Niveau de veille
Temps de veille
10 %
Pas de veille
Max. : 100 %
Max. : illimité
Temporisation
A
Durée d'allumage de la charge après une détection. Voir fiche
technique du détecteur associé
B
Sensibilité
Réglage de la portée du détecteur (voir fiche technique du détecteur
associé).
C
Seuil de luminosité
Valeur pour laquelle la charge s'allume si la luminosité est inférieure au
réglage et s'éteint si elle est supérieure à ce seuil. Le seuil de luminosité
peut être paramétré jusqu'à 1275 Lux maximum.
D
Mode
Il existe 4 différents modes de fonctionnement.
Mode Auto on/Auto off :
L'allumage se fait automatiquement :
- Sur détection de présence, si la luminosité naturelle est insuffisante.
L'extinction se fait automatiquement :
- Sur non présence et en fin de la temporisation réglée.
- Ou si la luminosité naturelle est suffisante (régulation activée).
Toute nouvelle détection provoque un déclenchement automatique si
la lumière est insuffisante.
Mode passage :
- Si aucune présence n'est détectée dans les 3 minutes après une
première détection, le détecteur coupera sa charge au bout de 3
minutes.
- Si une nouvelle présence est détectée dans les 3 minutes après
première détection, l'appareil coupera sa charge au terme de la
temporisation réglée.
Mode Manual on/Auto off :
L'allumage se fait par commande manuelle, l'extinction est
automatique:
- Sur non présence et en fin de la temporisation réglée.
Après extinction, toute nouvelle détection dans un délai de 30
secondes provoque un allumage automatique.
Au delà de 30 secondes l'allumage se fait par commande manuelle.
Mode Partial on/Groupe off :
Ce mode permet de dissocier les circuits qui sont allumés sur détection
et les circuits qui seront éteint en fin de détection.
Exemple : Sur détection j'allume l'éclairage général et je contrôle en
parallèle manuellement un éclairage d'appoint. En fin de détection
le détecteur commande l'extinction du circuit d'éclairage général et
d'appoint.
E
Système de détection
Ce menu concerne les technologies de détection. Il existe plusieurs
types de combinaisons possible.
IR et US : Le détecteur a besoin des 2 technologies pour allumer la
charge.
IR ou US : Le détecteur a besoin d'une des technologies pour allumer
la charge.
HF seul : Le détecteur a besoin de la technologie HF pour allumer la
charge.
Fiche technique : F01163FR/01
3. NAVIGATION (SUITE)
IR seul : Le détecteur a besoin de la technologie IR pour allumer la
charge.
US seul : Le détecteur a besoin de la technologie US pour allumer la
charge.
F
Alerte
Un «BIP» sonore est émis avant la fin de la temporisation programmée.
G
Niveau de veille
Permet le préavis d'extinction en diminuant le seuil de luminosité avant
l'extinction.
H
Temps de veille
Permet d'ajuster la durée du préavis d'extinction.
Nota : Choisir une durée illimitée permet d'avoir un niveau d'allumage
minimum lorsqu'aucune détection n'est en cours.
3.2.3 Mode avancé
Paramètre capteur
2
Mode avancé
Mode avancé
Fichiers
PnL capteur
A
Étalonnage
0000 Lux
Lux max. : 99 995
D
asservissement
boucle fermée
Boucle fermée
Boucle ouverte
A
Étalonnage
Pour réaliser cet étalonnage, il est nécessaire, au préalable, de mesurer
la luminosité ambiante via un luxmètre. La luminosité ambiante
mesurée devra ensuite être transmise au détecteur.
Etapes pour régler le facteur de lumière électrique :
- Allumer la lumière et fermer les volets
- Attendre 2 minutes
- Mesurer à l'aide d'un luxmètre, le niveau de luminosité au dessous de
la cellule
Entrer cette valeur dans l'outil et l'envoyer à la cellule. Ce calibrage sera
pris en compte au prochain cycle de détection.
Mise à jour : 30/03/2015
Référence(s) : 0 882 30
Étalonnage
Régulation
Apport de lumière
Asservissement
C
B
Régulation
Apport de lumière
Régulation
Auto
Lux max. : 1275
Créée : 07/07/2010
A
B
C
D
3/8
