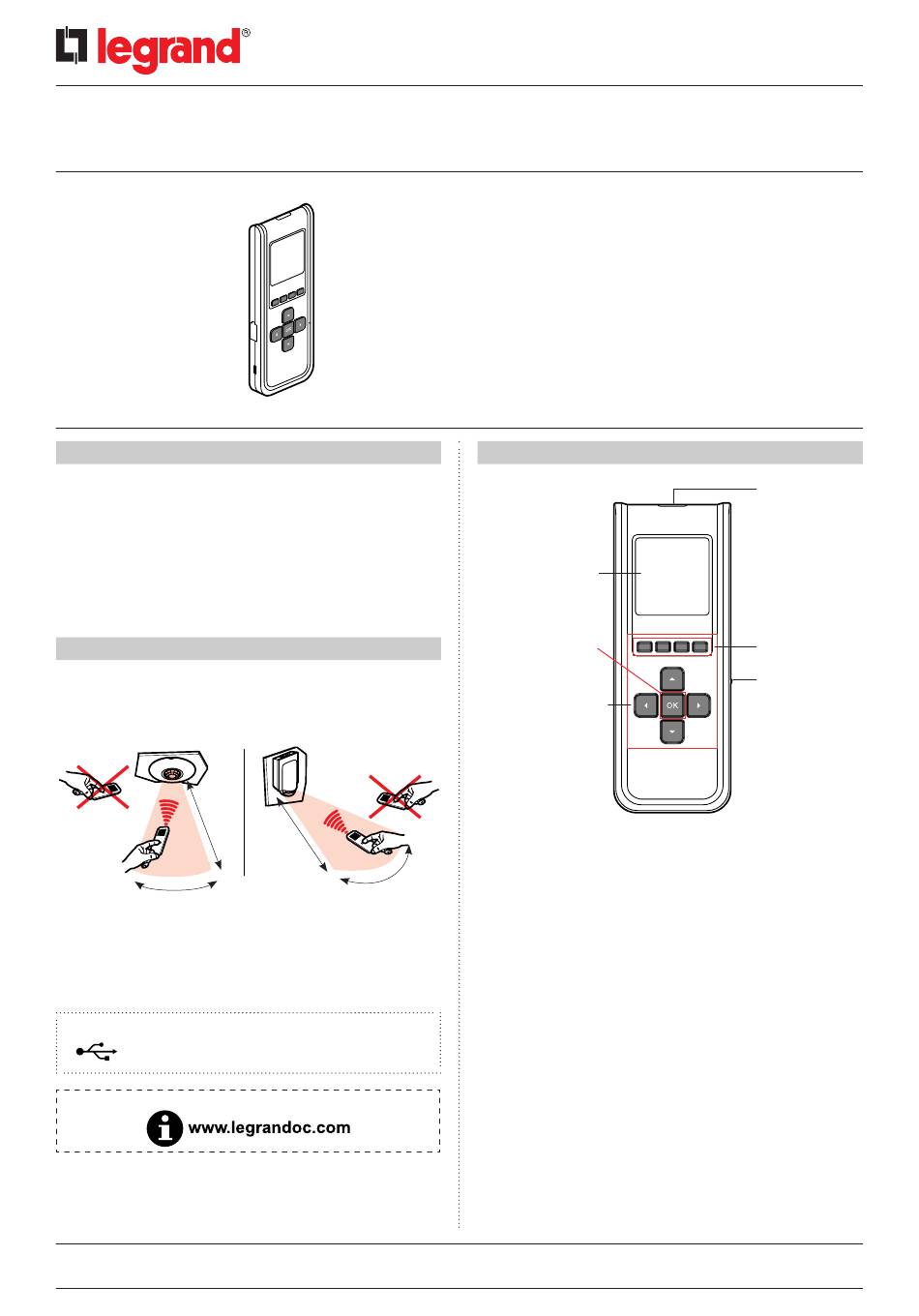

LEGRAND 0 882 30 Mode D'emploi

Outil de configuration à écran
1.UTILISATION
Cet outil de configuration infrarouge permet, sans intervenir sur le produit :
- de régler les paramètres des détecteurs autonomes SCS et KNX, des
appliques dynamiques et les hublots SARLAM (temporisation, seuil de
luminosité, sensibilité de détection...)
- ajuster, corriger, débugger le système en fonction des caractéristiques
du lieu d'implantation et des demandes des clients
- sauvegarder les réglages (jusqu'à 26 fichiers de configuration max.)
- dupliquer à d'autres produits (copier/coller un réglage type)
2. CARACTÉRISTIQUES TECHNIQUES
Technologie de communication infra rouge (4 m max.)
Directionnel vers le produit à paramétrer
Dans la limite d'un angle de +/- 15° dans l'axe de la LED d'émission et
de réception IR (voir figure)
4 m
+/- 15°
Écran rétroéclairé (à extinction automatique)
Poids : 71 g
Tenue aux chocs : IK04
Température d'utilisation : -5°C à +45°C
Température de stockage : -20°C à +70°C
Recharger : Utiliser un câble mini USB (non fourni) pour effectuer la
recharge de l'outil de configuration sur une prise USB
standard.
Note: Un logiciel de mise à jour est disponible sur le site
Fiche technique : F01163FR/01
4 m
+/- 15°
Mise à jour : 30/03/2015
SOMMAIRE
Utilisation
1.
Caractéristiques techniques
2.
Navigation
3.
Mise à jour
4.
Recommandation
5.
de la norme EN12464-1
Entretien
6.
Normes
7.
2. CARACTÉRISTIQUES TECHNIQUES (SUITE)
Écran de visualisation
Allumage/Extinction
et validation
Touches de commande
et de navigation
Fonctionne avec tous les détecteurs compatibles pré-réglés en
usine (technologie infrarouge, ultrason ou double technologie) avec
l'applique dynamique et les hublots SARLAM.
Après une interrogation complète du produit, seuls les paramètres
concernant ce produit apparaissent.
Référence(s) : 0 882 30
Page
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
. . . . . . . . . . .1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
. . . . . . . . . . . . . . .7
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
LED d'émission et
de réception IR
Touches d'accès
aux fonctions
Connecteur
mini-USB
Créée : 07/07/2010
1/8
