Fixation avec support de montage sur traverse en option
Fixez le luminaire avec l'arcade sur le support de montage sur traverse avec deux boulons de montage de 12,7 mm et deux rondelles
de verrouillage de 12,7 mm (fournies). Consultez les figures 5 et 6.
1.
Fixez le support de montage sur traverse sur une surface plane avec un boulon de 19 mm (non fourni). Le support de montage
sur traverse peut être verrouillé en position à l'aide d'un boulon de 9,5 mm (non fourni).
2.
Serrez les quatre boulons de l'arcade à 25 Nm.
Appleton • 1.800.621.1506 • www.appletonelec.com

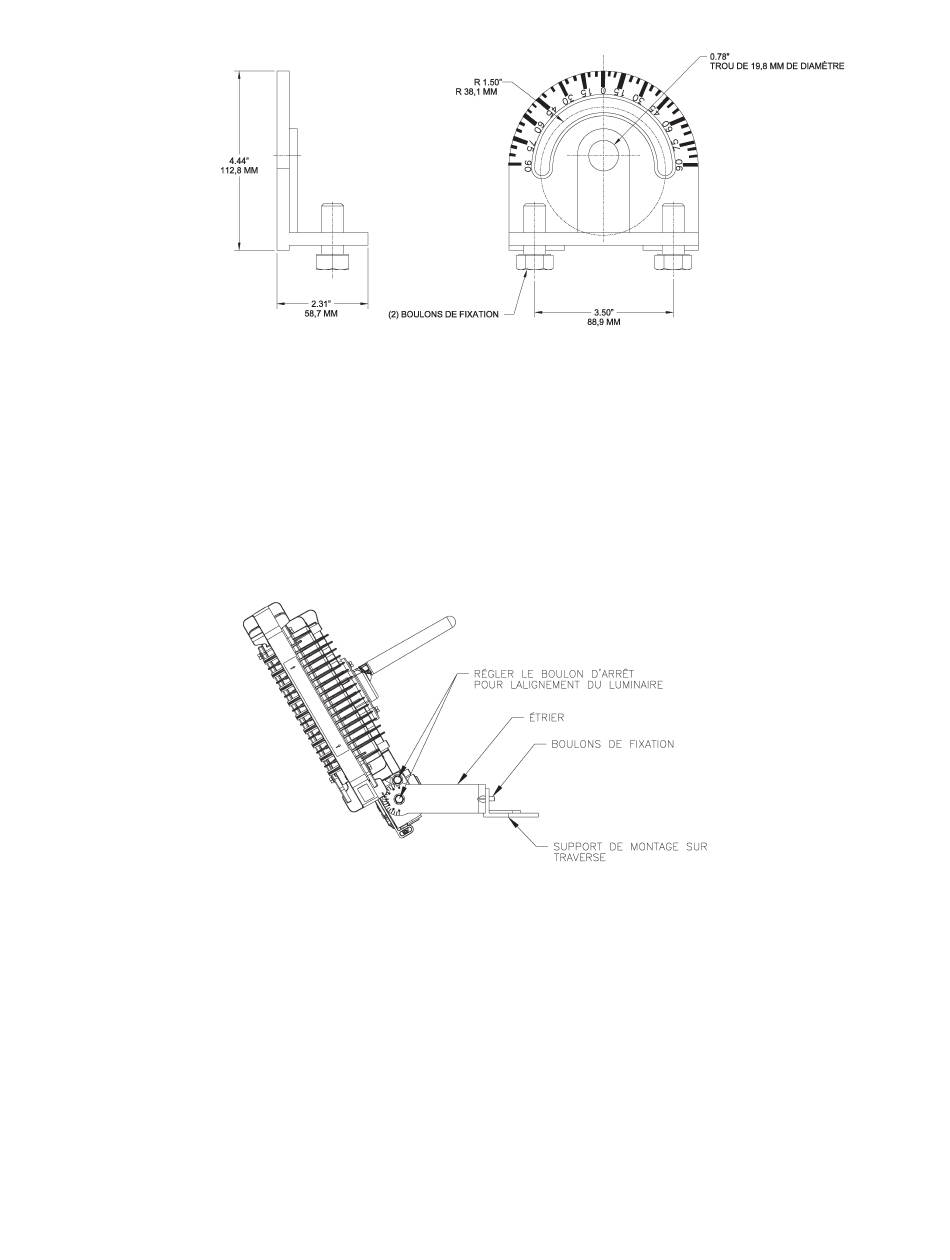

Figure 5: Support de montage sur traverse (n° de référence : G-AM-8-CA)
Figure 6 : Luminaire avec support de montage sur traverse (n° de référence : G-AM-8-CA)
NCC002516A000_Rev. 00_ MY9049_26/JUN/24 • Page 7 of 15
