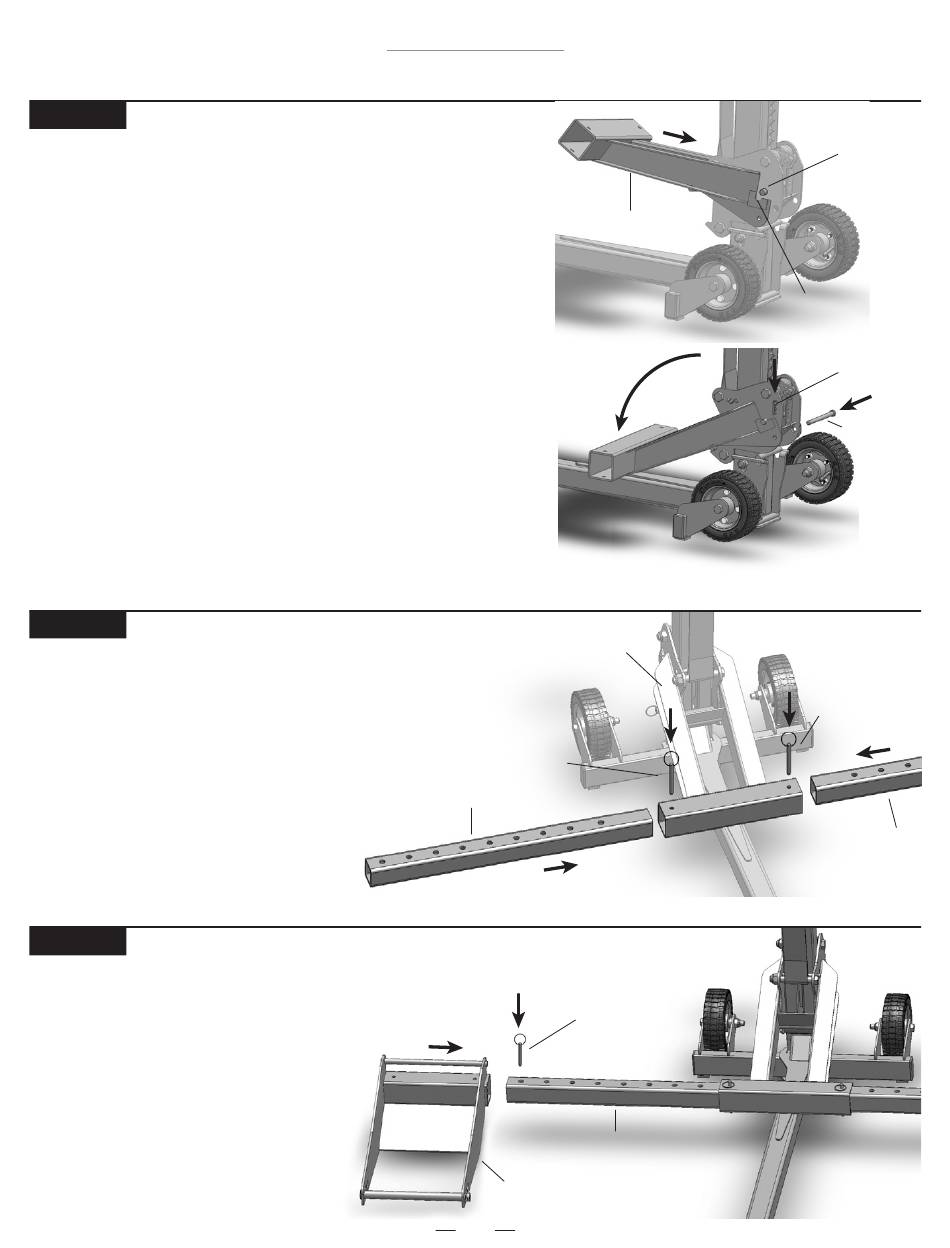

PASO 2
Instalación del brazo elevador
• Cuelgue el brazo elevador en el transportador, enganchando
el área ranurada del brazo elevador sobre la barra superior del
transportador. El brazo elevador se debe insertar desde la parte
delantera y después bajar para quedar colocado en la posición
correcta.
• Fije el brazo elevador al transportador con pasadores de
horquilla y horquilla.
PASO 3
Instalación de los insertos del brazo elevador
• Introduzca los insertos del brazo elevador a ambos
lados del brazo y fíjelos con pasadores de empuje.
PASO 4
Instalación de los topes de rueda
• Deslice los topes de rueda en los insertos del
brazo elevador y fíjelos provisoriamente con
pasadores de empuje.
Elevador MoJack PRO
Instrucciones de funcionamiento
Inserto del brazo elevador
Brazo elevador
Brazo elevador
Pasador de
empuje
Pasador de empuje
Inserto del brazo elevador
Tope de rueda
29
Barra superior del
transportador
Área ranurada
Horquilla
Pasador de
horquilla
Pasador de
empuje
Inserto del brazo
elevador
