Figure 13 – Cache du câble d'EBM (EBM 230 V seulement)
NOTA Conservez le cache du câble d'EBM. Si l'EBM est stocké ou retiré de
l'onduleur, il faut mettre le cache du câble d'EBM en place par mesure de précaution.
7. Branchez le câble d'EBM sur le connecteur de batterie de
l'onduleur (voir Figure 14).
8. Fixez le cache fixe (fourni dans le kit d'accessoires) au câble
d'EBM comme le montre la Figure 14.

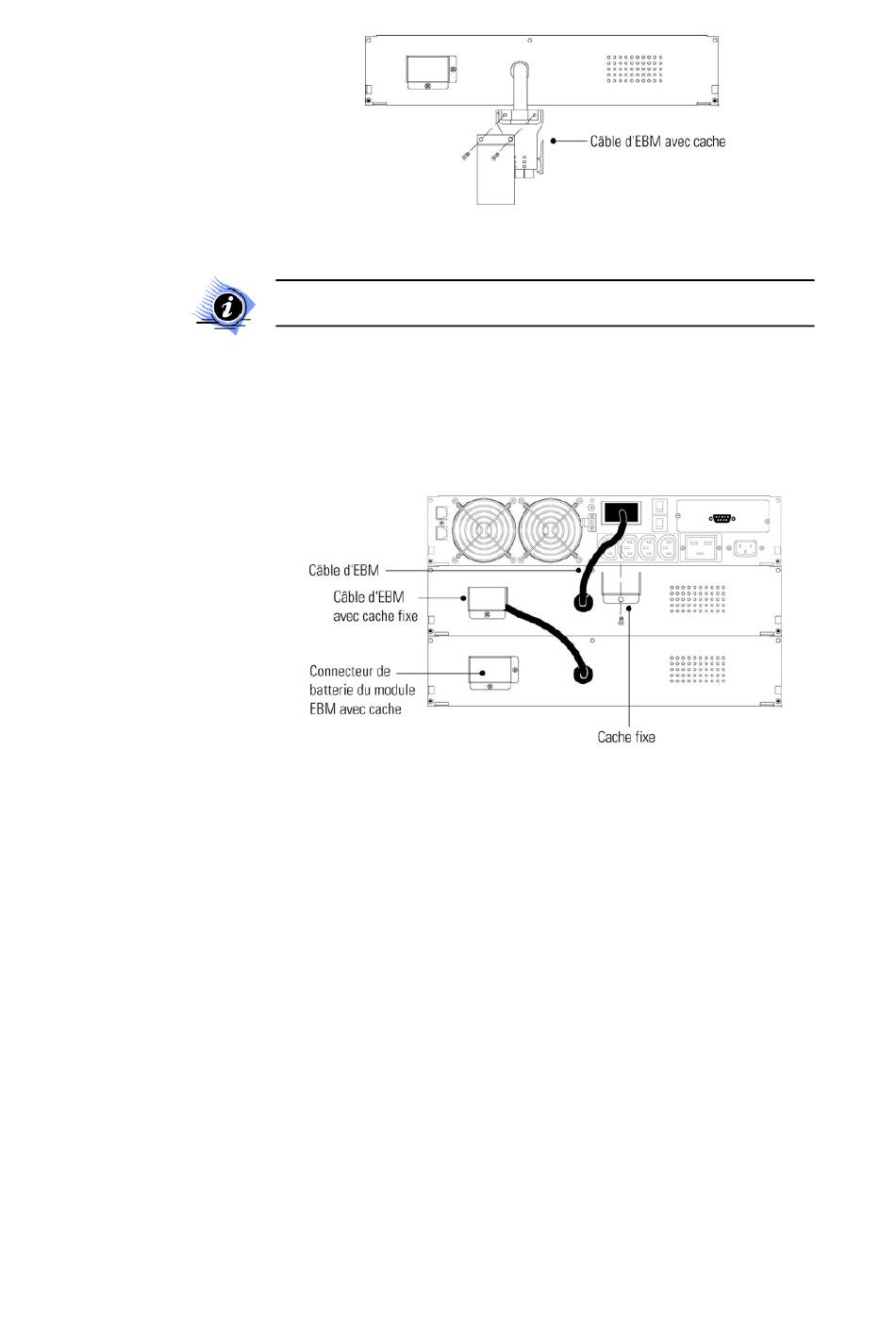

Figure 14 – Installation d'un module EBM pour un onduleur 230 V
9. Si vous installez d'autres modules EBM, retirez le cache du
connecteur de batterie de l'EBM, retirez le cache du câble
d'EBM du deuxième coffret et branchez le câble d'EBM sur le
connecteur de batterie du premier EBM. Fixez le cache fixe au
câble d'EBM.
Répétez ces opérations pour chaque module EBM
supplémentaire. Vous pouvez relier à l'onduleur jusqu'à quatre
modules EBM.
10. Passez à « Installation d'un onduleur à prises » ci-après ou à
« Installation d'un onduleur à câblage sur bornier » à la
page 13.
Les paragraphes suivants expliquent comment parachever
l'installation de l'onduleur. La Figure 15 n'est qu'un exemple. Voir
« Panneau arrière de l'onduleur » à la page 17.
®
