Installation
6
Pour installer l'onduleur dans un rack, procédez de la façon suivante :
1. Placez l'onduleur sur une surface plane et stable, l'avant de
l'onduleur vers vous.
2. Fixez les poignées aux équerres avec les vis prévues dans le
kit d'accessoires (voir Figure 2).
3. Alignez les trous de vis des équerres de fixation avec ceux
situées sur le côté de l'onduleur et fixez les équerres avec les
vis fournies (voir Figure 2).
4. Si vous installez des modules batteries EBM optionnels,
répétez les opérations 1 à 3 pour chaque coffret.

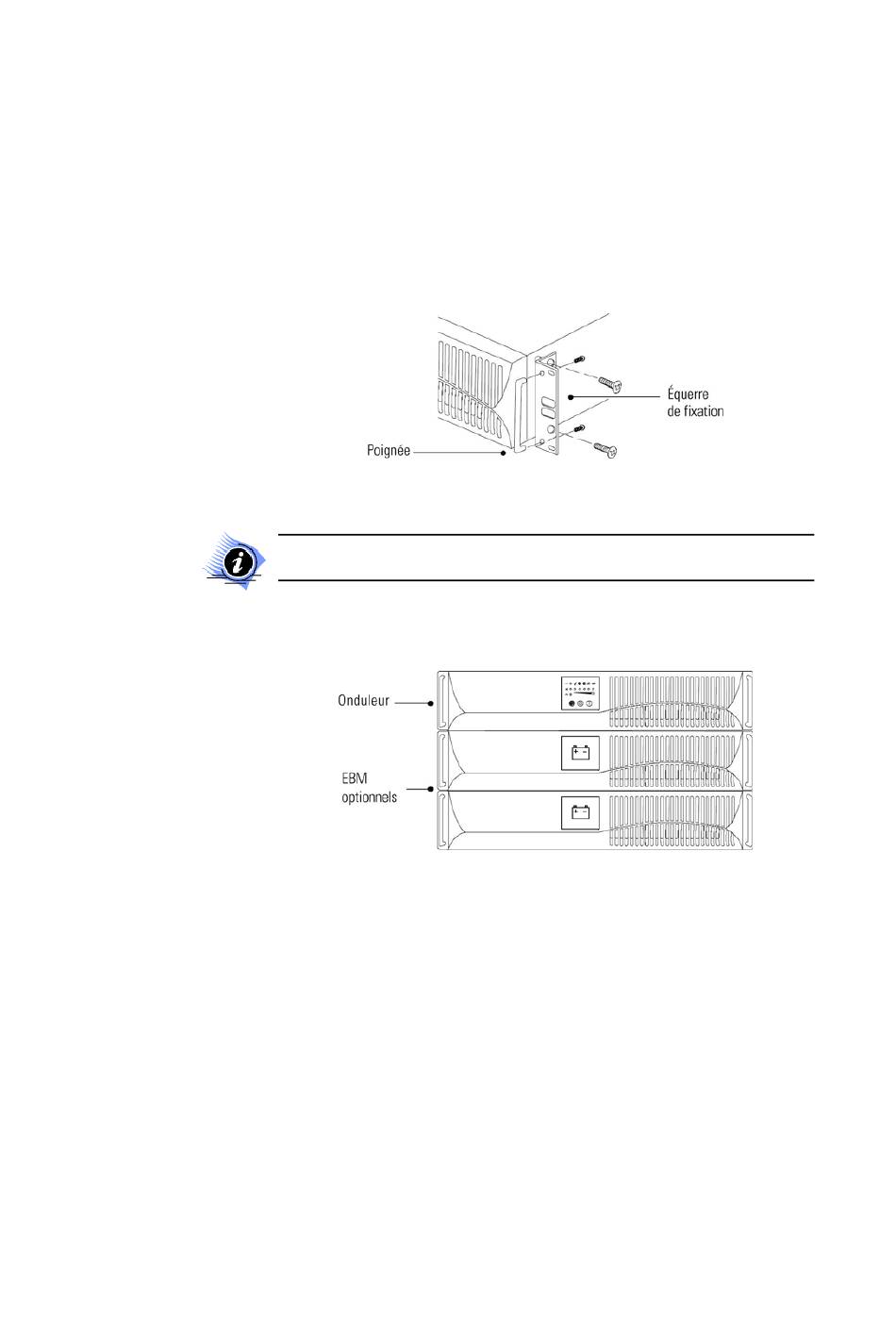

Figure 2 – Installation des équerres de fixation
NOTA Les EBM doivent être installés au-dessous de l'onduleur comme le montre la
Figure 3.
5. Mettez en place l'onduleur et le ou les EBM optionnels dans le
rack.
Figure 3 – Onduleur en rack avec EBM
6. Si vous installez des modules batteries EBM optionnels,
passez à « Installation d'un module batterie EBM » à la
page 9. Sinon, passez à « Installation d'un onduleur à
prises » à la page 11 ou à « Installation d'un onduleur à
câblage sur bornier » à la page 13 pour parachever
l'installation.
