lini
AUT {Seve M
+ ACRUA AB
APRE
O g
CHIUDE

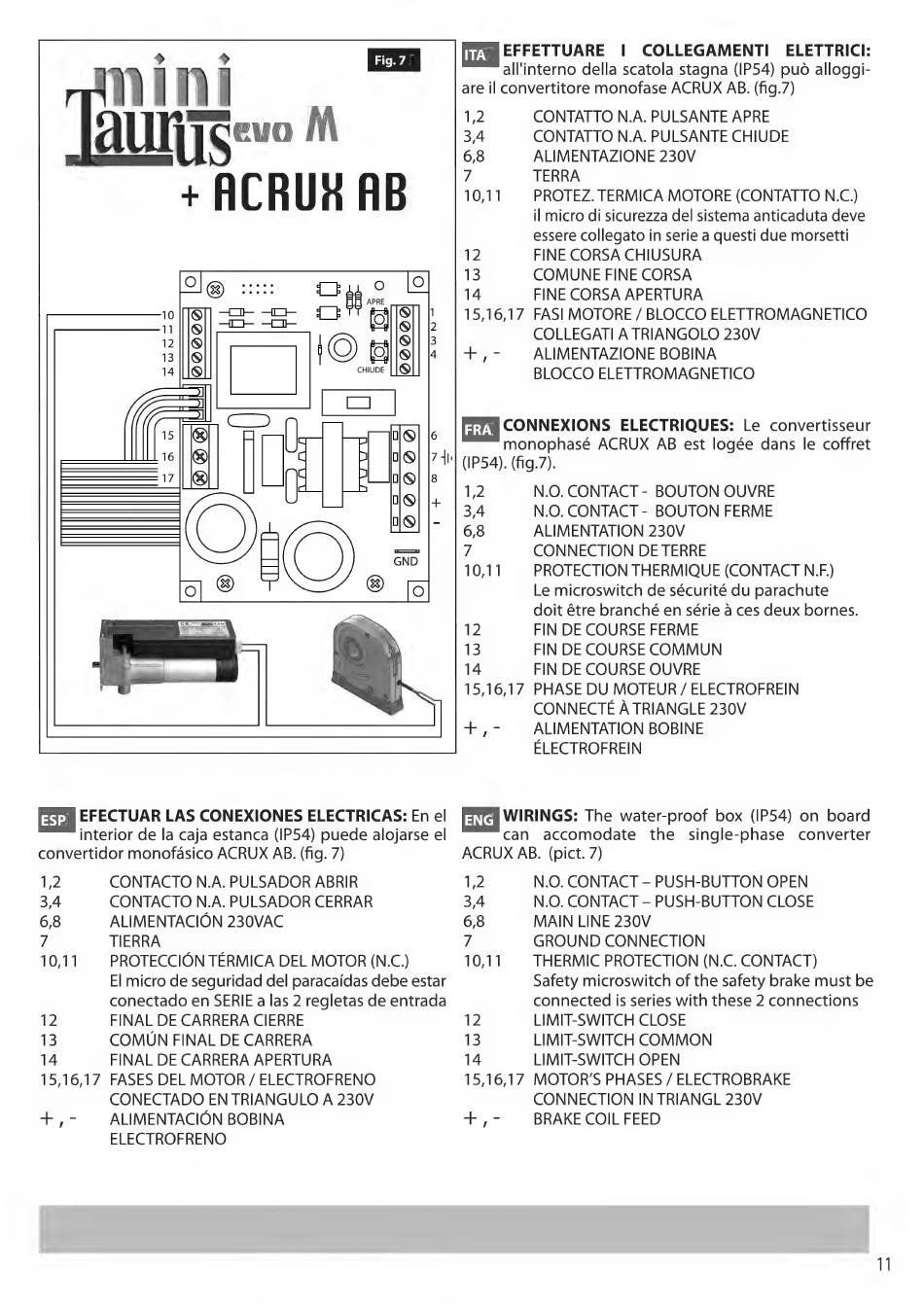

EFECTUAR LAS CONEXIONES ELECTRICAS: En el
interior de la caja estanca (IP54) puede alojarse el
convertidor monofásico ACRUX AB. (fig. 7)
1,2
3,4
6,8
7
10,11
15,16,17
+,-
CONTACTO N.A. PULSADOR ABRIR
CONTACTO N.A. PULSADOR CERRAR
ALIMENTACIÓN 230VAC
TIERRA
PROTECCIÓN TÉRMICA DEL MOTOR (N.C.)
El micro de seguridad del paracaídas debe estar
conectado en SERIE a las 2 regletas de entrada
FINAL DE CARRERA CIERRE
COMÚN FINAL DE CARRERA
FINAL DE CARRERA APERTURA
FASES DEL MOTOR / ELECTROFRENO
CONECTADO EN TRIANGULO A 230V
ALIMENTACIÓN BOBINA
ELECTROFRENO
Re
EFFETTUARE
|
COLLEGAMENTI
ELETTRICI:
all'interno della scatola stagna (IP54) può alloggi-
are il convertitore monofase ACRUX AB. (fig.7)
1,2
3,4
6,8
7
10,11
12
13
14
15,16,17
+,-
CONTATTO N.A. PULSANTE APRE
CONTATTO N.A. PULSANTE CHIUDE
ALIMENTAZIONE 230V
TERRA
PROTEZ. TERMICA MOTORE (CONTATTO N.C.)
il micro di sicurezza del sistema anticaduta deve
essere collegato in serie a questi due morsetti
FINE CORSA CHIUSURA
COMUNE FINE CORSA
FINE CORSA APERTURA
FASI MOTORE / BLOCCO ELETTROMAGNETICO
COLLEGATI A TRIANGOLO 230V
ALIMENTAZIONE BOBINA
BLOCCO ELETTROMAGNETICO
CONNEXIONS
ELECTRIQUES:
Le convertisseur
monophasé ACRUX AB est logée dans le coffret
(IP54). (fig.7).
1,2
3,4
6,8
7
10,11
12
13
14
15,16,17
+,-
N.O. CONTACT - BOUTON OUVRE
N.O. CONTACT - BOUTON FERME
ALIMENTATION 230V
CONNECTION DE TERRE
PROTECTION THERMIQUE (CONTACT N.F.)
Le microswitch de sécurité du parachute
doit être branché en série à ces deux bornes.
FIN DE COURSE FERME
FIN DE COURSE COMMUN
FIN DE COURSE OUVRE
PHASE DU MOTEUR / ELECTROFREIN
CONNECTÉ À TRIANGLE 230V
ALIMENTATION BOBINE
ÉLECTROFREIN
WIRINGS: The water-proof box (IP54) on board
can
accomodate
the
single-phase
converter
ACRUX AB. (pict. 7)
1,2
3,4
6,8
7
10,11
12
13
14
15,16,17
+,-
N.O. CONTACT - PUSH-BUTTON OPEN
N.O. CONTACT - PUSH-BUTTON CLOSE
MAIN LINE 230V
GROUND CONNECTION
THERMIC PROTECTION (N.C. CONTACT)
Safety microswitch of the safety brake must be
connected is series with these 2 connections
LIMIT-SWITCH CLOSE
LIMIT-SWITCH COMMON
LIMIT-SWITCH OPEN
MOTOR'S PHASES / ELECTROBRAKE
CONNECTION IN TRIANGL 230V
BRAKE COIL FEED
