7. Vérifiez l'absence de tout dommage sur le joint torique (3.2).
Remplacez-le si nécessaire.
8. Mouillez avec du fluide les surfaces d'étanchéité au niveau du raccord
taraudé du pot de filtre (4.2) et de la tête du filtre (4.1) ainsi que les
joints toriques.
9. Insérez l'élément filtrant (1.1) du bas vers le haut dans le logement
correspondant de la tête du filtre (4.1).
10. Vissez le pot de filtre (4.2) dans la tête du filtre (4.1) jusqu'à la butée
et desserrez le pot en effectuant un quart de tour.
11. Le remplacement de l'élément filtrant est alors terminé. Contrôlez
l'étanchéité du filtre sur conduite d'aspiration en service.

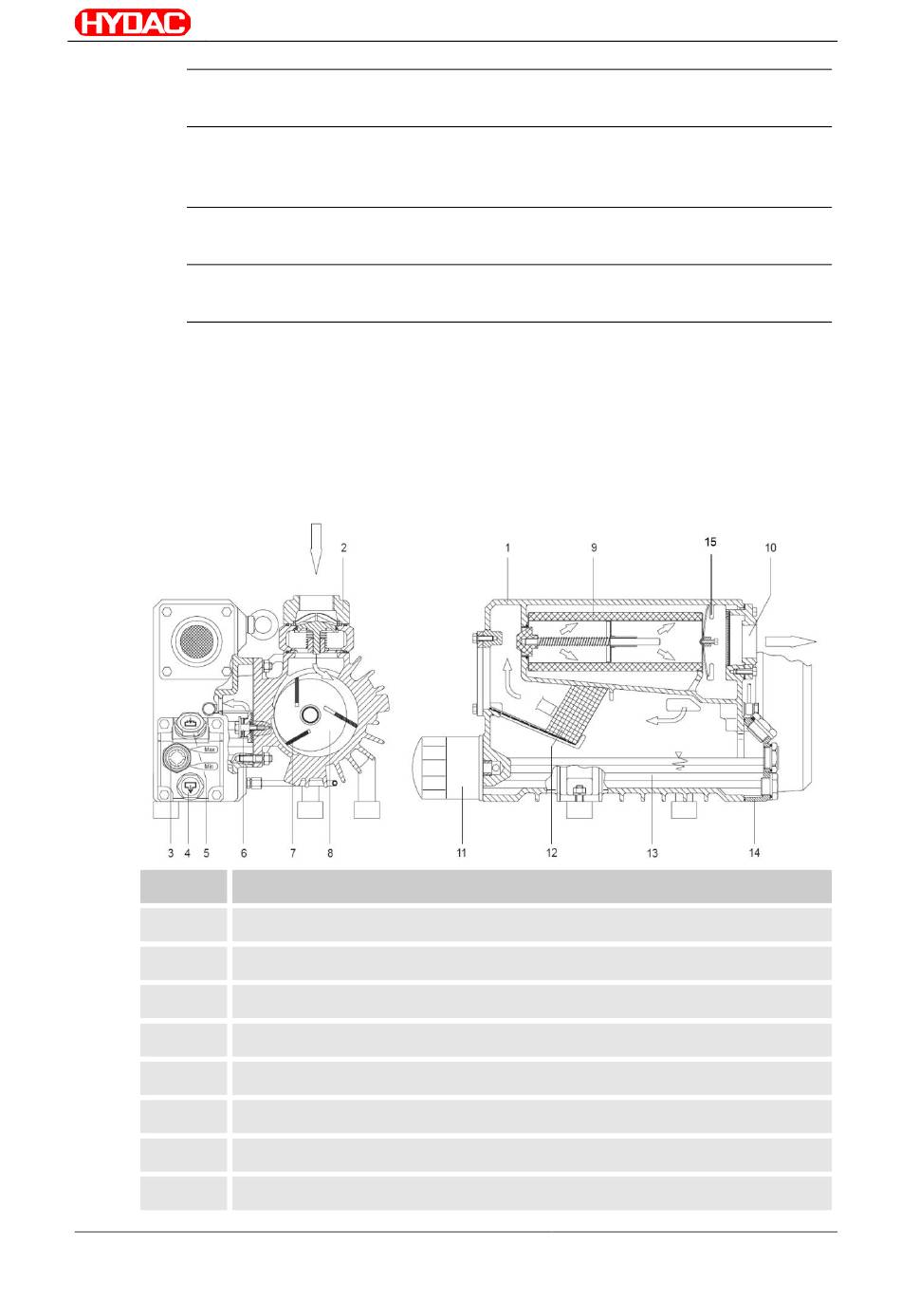

Maintenance de la pompe vacuométrique rotative à palettes
Pos. Désignation
1 Séparateur d´huile
2 Bride d'aspiration
3 Voyant d'huile
4 Vidange d'huile
5 Vis d'obturation remplissage d'huile
6 Clapet de décharge
7 Palettes
8 Rotor
FAM 60/75/95-OLF, notice partie 1/2
BEWA FAM60-75-95-OLF-T080 1-2 4823955 fr 2024-06-24.docx
Exécution de la maintenance
fr
Page 52/ 84
