Pièces de rechange
A. Remplacement du ventilateur de convection
1. Abaissez le thermostat, attendez que l'appareil soit froid
et débranchez l'appareil avant une réparation.
2. Le ventilateur de convection se trouve dans la partie
arrière inférieure de l'appareil.
3. Soulevez le couvercle de trémie jusqu'à ce qu'il se
bloque en place.
4. Desserrez les 4 vis du haut du panneau arrière et les
2 vis au bas du panneau arrière en utilisant un tournevis
cruciforme nº 2, une clé 3/8 po ou une douille 3/8 po. Il
n'est pas nécessaire d'enlever les vis. Figure 21.1.
5. Enlevez le panneau supérieur gauche et le panneau le
plus bas du côté en les soulevant, puis en tirant vers
l'extérieur. Les crochets des panneaux glisseront hors
des fentes de l'appareil. Figure 21.2.
6. Dégagez les fils du ventilateur de convection hors des
attaches de nylon, si applicable.
ADV-PS35 a 2 fils noirs et les modèles ECO-ADV-PS50
et ECO-CAB50 ont 1 fil noir et 1 blanc sortant du
ventilateur de convection.
7. Retirez le boulon à oreilles et déplacez le ventilateur
de convection en maintenant le support vers l'arrière
de l'appareil pour dégager la languette de localisation.
Figure 21.3.
Tirez sur le ventilateur pour le sortir
du plénum de convection. Glissez le ventilateur de
convection hors de l'appareil. Débranchez à ce moment,
les fils de la cosse rectangulaire. Figure 21.4.
8. Retournez les fils dans les attaches de nylon. Assurez-
vous de ne toucher aucune pièce mobile ni de toucher à
des surfaces pouvant être chaudes Figure 21.4.
Desserrez les vis,
ne les enlevez pas.

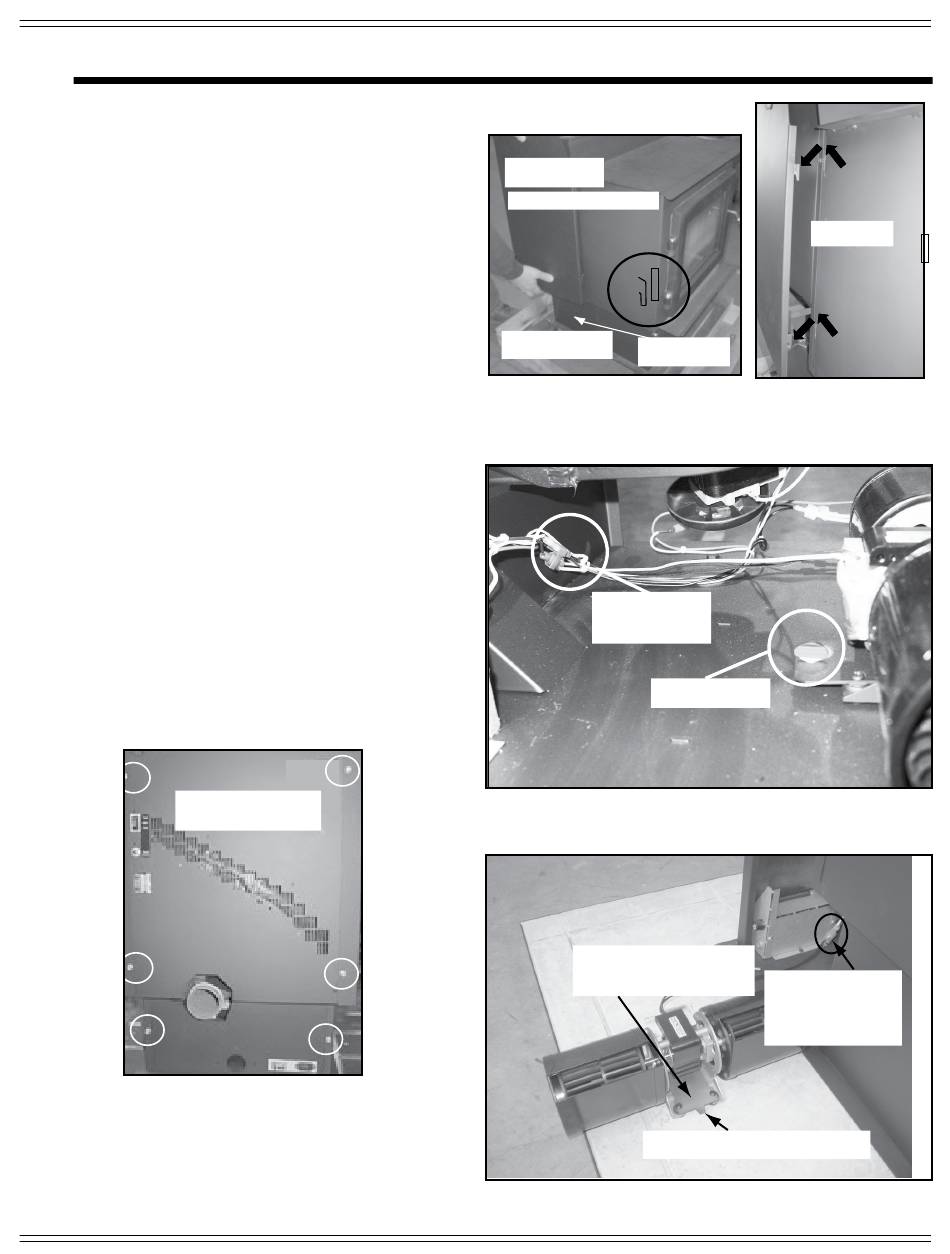

Figure 21.1
30/03/2016
Soulevez pour retirer
les crochets de fentes
Figure 21.2
Le modèle ECO-
Figure 21.3
Figure 21.4
7058-206D
HEATILATOR ECO CHOICE
Panneau
supérieur gauche
Enlevez le déflecteur gauche.
Panneau gauche
inférieur
Attache
de nylon
Vis à oreilles
Maintenir le support
vers le bas
Languette de localisation
Soulevez et sortez
hors des fentes.
Connecteurs
à cosses
rectangulaires
21
