9.14 Courbe météo
Lorsque la fonction Courbe météo est activée, l'unité MIXIT ajuste automatiquement la température du flux de mélange en fonction de la
température extérieure.
La courbe météo est réglée à l'aide d'une courbe de température en cinq points. La courbe météo est réglée à l'aide d'une courbe de
température en cinq points. La courbe permet de prédéfinir cinq points de consigne de la température du liquide. Les cinq points de consigne
sont réglés par défaut dans une plage de température extérieure comprise entre -20 et +20 °C. Toutefois, il est possible de personnaliser la
courbe météorologique et d'étendre la plage de température extérieure de -60 à +60 °C, comme indiqué ci-dessous.
L'unité MIXIT interpole entre les points de consigne et ajuste automatiquement la température du liquide en conséquence pour compenser la
demande d'énergie pour le chauffage ou le refroidissement. Dans les installations de chauffage à serpentin, la courbe définit la température de
l'air.

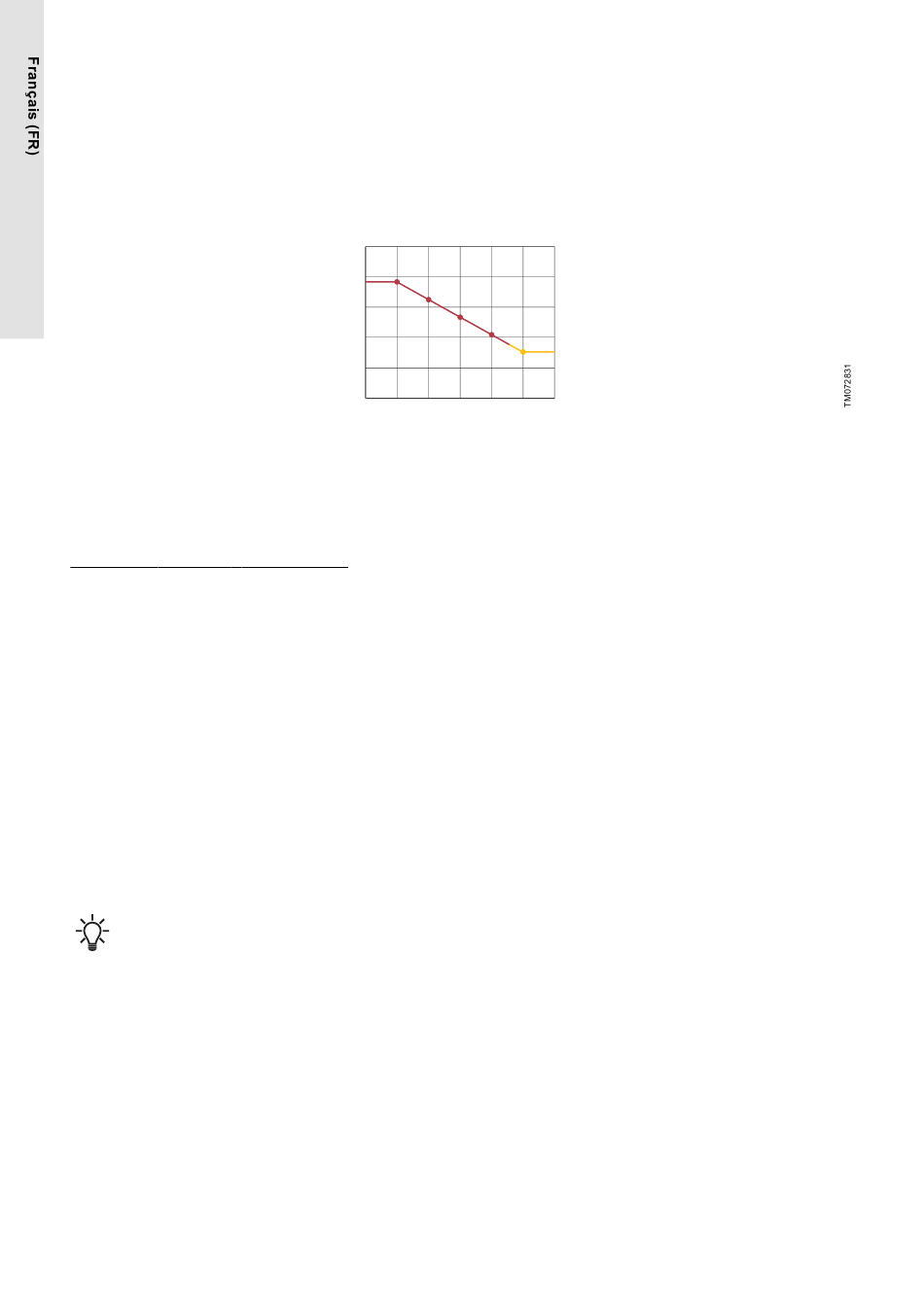

Exemple de courbe de température à cinq points. Axe Y : Point de consigne [°C]. Axe X : Capteur de température extérieure [°C].
Informations connexes
9.4 Assistant d'installation initiale
9.14.1 Configuration d'une entrée de capteur de température extérieure et d'une courbe météo
Menu principal > Réglages > Point de consigne
1. Appuyer sur Reconfigurer l'entrée de point de consigneau bas de l'écran.
2. Sélectionner Courbe météo extérieure et appuyer sur Suivant.
3. Sélectionner le type de capteur extérieur, Pt1000 ou 0-10 V. Appuyer sur Suivant.
a. Si un capteur 0-10 V est sélectionné, sa plage de capteur doit être définie.
4. Configurer une courbe météo.
a. Décalage et pente
Modifier la courbe météo au moyen du décalage et de la pente. Les boutons de température permettent de régler le décalage et les
boutons Haut et Bas permettent de régler la pente de la courbe.
Appuyer sur Suivant ou personnaliser la courbe météo.
b. Courbe météo personnalisée (en option)
Appuyer sur Personnaliser la courbe météo et définir les points de consigne souhaités pour chacun des cinq points de température
extérieure.
5. Raccorder un câble de capteur à l'unité MIXIT. Suivre les instructions données par Grundfos GO Remote et appuyer sur Suivant.
6. Un récapitulatif s'affiche. Appuyer sur Enreg. pour terminer le réglage.
Une fois qu'une courbe météo est définie, le menu Courbe météo est disponible dans le menu Point de consigne pour permettre de modifier
les réglages avec Grundfos GO Remote.
Il est possible de modifier les réglages du point de consigne à l'aide de Grundfos GO Remote et via le bus de terrain. Si l'on tente de
modifier le point de consigne à partir du panneau de commande de l'unité MIXIT, l'indicateur de point de consigne SET se met à
clignoter car le point de consigne est désormais réglé à partir d'une source externe.
