5.4 Modification de la position du coffret de commande
AVERTISSEMENT
Pièces mobiles
Blessures corporelles mineures à modérées
‐
Monter et serrer la vis qui maintient le collier à 3,5 Nm
± 0,5.
Lorsque l'on change la position du coffret de commande,
l'orientation du port AB de la vanne change également.
Lors du démarrage du produit et de la sélection de
l'orientation du port AB, il est nécessaire de définir la
position du port AB. Voir le chapitre sur le démarrage de
l'unité MIXIT.
Une fois installé dans la tuyauterie, le coffret de commande doit être
correctement positionné. S'assurer que le coffret de commande soit
à la verticale et face vers l'avant.

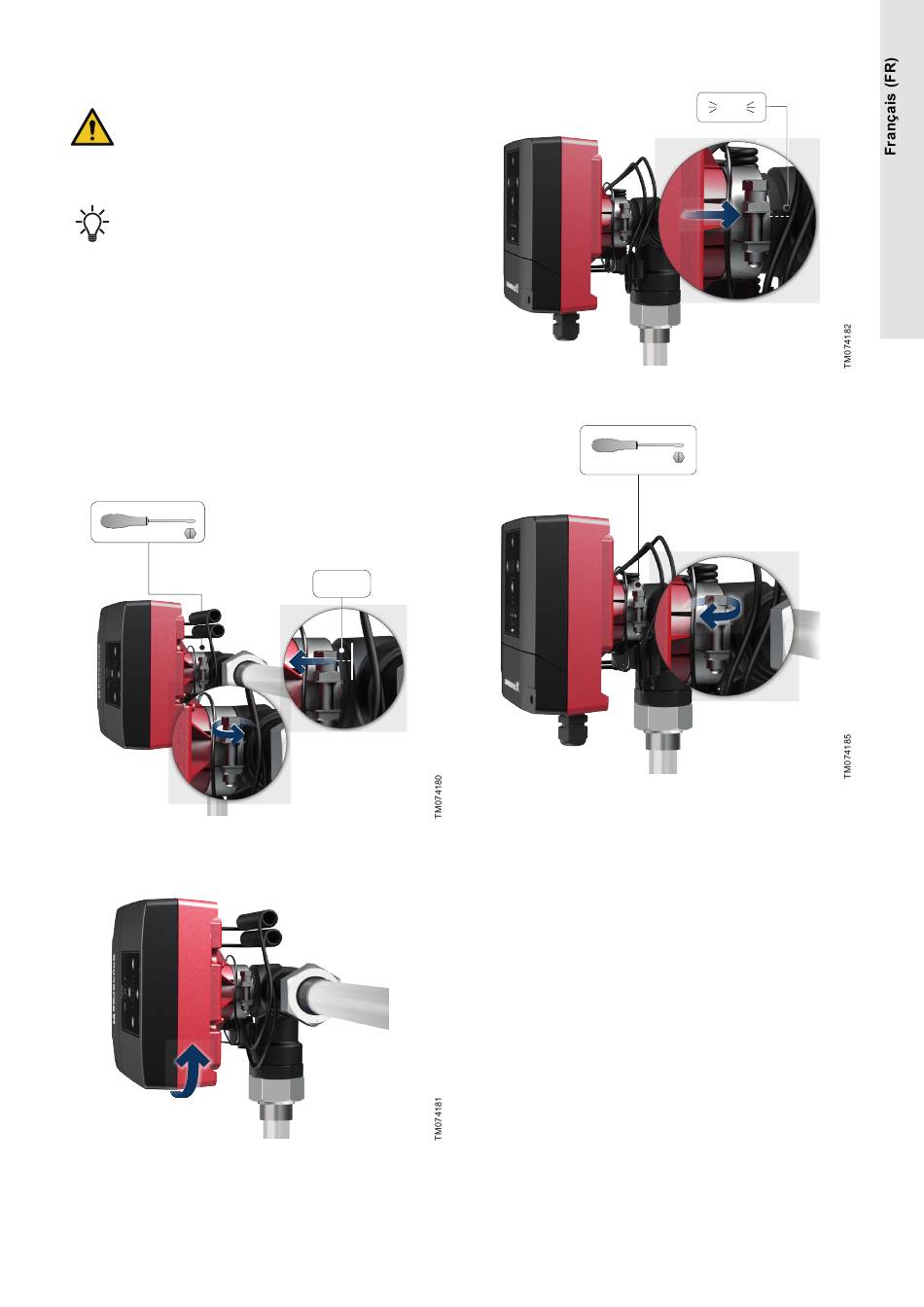

Pour changer la position du coffret de commande, procéder de la
manière suivante :
1. Desserrer la vis du collier qui relie le coffret de commande et le
corps de vanne. Extraire doucement le coffret de commande du
corps de vanne d'environ 6 à 7 mm.
Si le coffret de commande est trop tiré, il se détachera
complètement du corps de vanne. Si tel est le cas, rattacher
le coffret de commande en s'assurant que l'accouplement à
l'intérieur s'adapte correctement sur la tige à l'intérieur du corps
de vanne.
2. Lorsque le coffret de commande commence à se détacher du
corps de vanne, le tourner dans la position désirée.
3. Replacer le coffret de commande en poussant dessus.
4. Monter et serrer la vis qui maintient le collier à 3,5 Nm ± 0,5.
6 - 7 mm
Informations connexes
5.2 Installation du produit dans la tuyauterie
8.2 Démarrage de l'unité MIXIT et connexion avec le circulateur
