Modèle P33 - Dimensions avec façade Vignette &
bordure de finition
FACEPLATE & FINISHING TRIM
REMARQUE : Façade Vignette sans bordure : 27-1/4 po de haut x
30-3/4 po de large
Dégagements avec façade Vignette
Exigences à respecter :
Le dessus, l'arrière et les côtés du foyer sont délimités par des espa-
ceurs. NE PAS encastrer les extrémités en métal de ces espaceurs
dans des matériaux de construction combustibles.
Risque très élevé d'incendie en cas de non-respect de ces
dégagements (espaces vides) par rapport aux matériaux
combustibles. Il est donc fondamental d'installer le foyer et le
système de ventilation en suivant scrupuleusement ces directives.
Foyer au gaz P33E
P33E-NG11
P33E-LP11
Gaz naturel
Propane
5 po de colonne d'eau
11 po de colonne d'eau
(1,25 kPa)
(2,74 kPa)
3,5 po de colonne d'eau
10 po de colonne d'eau
(0,87 kPa)
(2,49 kPa)
1,6 po de colonne d'eau
6,4 po de colonne d'eau
(0,39 kPa)
(1,59 kPa)
#44 DMS
#55 DMS
14 000 BTU/h
15 500 BTU/h
(4,10 kW)
(4,54 kW)
20 000 BTU/h
19 500 BTU/h
(5,86 kW),
(5,71 kW)
4 po int. / 6-5/8 po ext.
4 po int. / 6-5/8 po ext.
66,49 %
66,44 %
®
Amerivent Direct
®
®
™
Sure Seal
®
ATTENTION
Les dégagements indiqués ci-des-
sous présentent les distances
minimales sauf indication contraire.
Le non-respect des dégage-
ments obligatoires (espaces
vides) des matériaux com-
bustibles représente l'une
des principales causes des
feux de cheminée. Il est donc
primordial d'installer le foyer
et le système de ventilation
conformément aux présentes
directives.
Dégagements aux matériaux
combustibles depuis :
Arrière 0 po
(0 mm)
Côté
0 po
(0 mm)
Plancher 0 po
(0 mm)
REMARQUE : Le dégagement
minimal par rapport au plancher doit
être respecté à partir de la surface
du tapis, de la céramique, etc.
7-1/2 po
(191 mm)
min.
Dégagements minimaux à partir du
dessus de l'appareil jusqu'au :
Manteau* 10 po (254 mm) min.
Plafond 30 po (762 mm) à partir du
dessus de l'appareil.
Dégagement du mur latéral
7-1/2 po (191 mm)
Dégagements minimaux du
système d'évacuation :
2-1/2 po (64 mm) Horizontal -Dessus
1-1/2 po (38 mm) Horizontal - Côté
1-1/2 po (38 mm) Horizontal - Sol
1-1/4 po (32mm) Évacuation verticale
(Évacuation rigide)
1-1/2 po (38 mm) Dégagement de
l'évacuation verticale (évacuation
flexible)
Dégagements de l'alcôve :
Prof. max.
36 po (914 mm)
Largeur min.
48 po (1 219 mm)
Hteur min.
59 po (1 499 mm)
* Voir les instructions concernant les
dégagements du manteau.
Foyer au gaz P33E-11 |
1
Publicité
Manuels Connexes pour Regency P33E Serie
Sommaire des Matières pour Regency P33E Serie

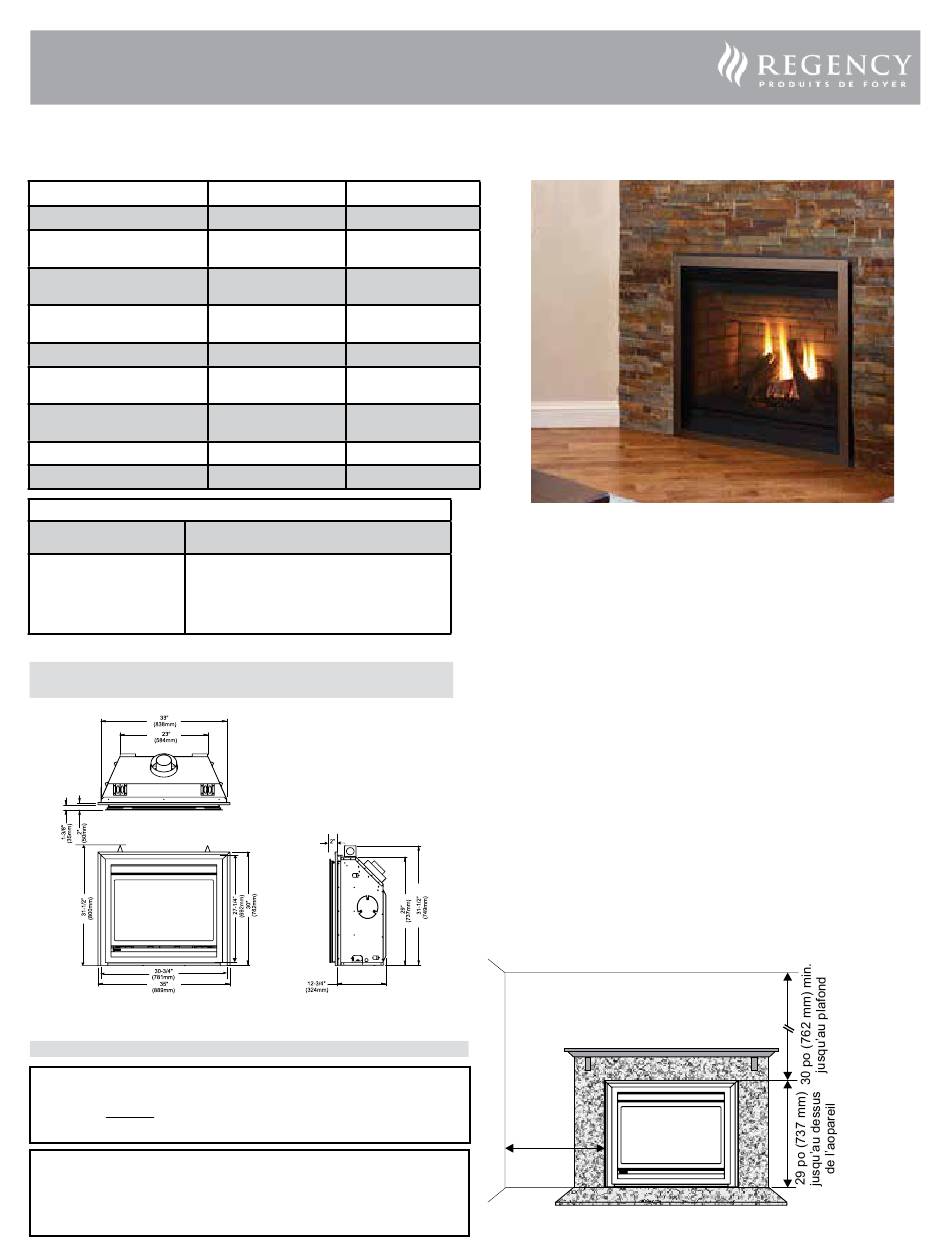

- Page 1 Foyer au gaz P33E Modèles P33E-NG11 P33E-LP11 Type de combustible Gaz naturel Propane 5 po de colonne d’eau 11 po de colonne d’eau Pression d’alimentation minimale (1,25 kPa) (2,74 kPa) 3,5 po de colonne d’eau 10 po de colonne d’eau Pression manifold - Élevée (0,87 kPa) (2,49 kPa)
