Notice d'utilisation
Ensemble soupape d'évacuation
pour réservoir de chasse d'eau encastré 1H, réservoir de chasse
d'eau encastré 2H, conversion vers la plaque de commande
Visign for Style ou Visign for More
Modèle
8310.0
Année de fabrication (à partir de)
07/2007
BEfr
Publicité
Manuels Connexes pour Viega 8310.0
Sommaire des Matières pour Viega 8310.0
- Page 1 Notice d'utilisation Ensemble soupape d'évacuation pour réservoir de chasse d'eau encastré 1H, réservoir de chasse d'eau encastré 2H, conversion vers la plaque de commande Visign for Style ou Visign for More Modèle Année de fabrication (à partir de) 8310.0 07/2007...
- Page 2 Table des matières Table des matières À propos de cette notice d'utilisation 1.1 Groupes cible 1.2 Identification des remarques 1.3 Remarque à propos de cette version linguistique Informations produit 2.1 Domaine d'application 2.2 Description du produit Manipulation 3.1 Consignes générales de montage 3.2 Montage 3.2.1 Réglage du débit de chasse d'eau...
- Page 3 échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
- Page 4 À propos de cette notice d'utilisation Remarque à propos de cette version linguistique La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance.
- Page 5 Informations produit Informations produit Domaine d'application L'ensemble soupape d'évacuation sert à convertir les installations de WC existantes de sorte que l'une des plaques de commande Viega sui‐ vantes puisse être montée : Visign for Style Modèle 8315.1 Modèle 8331.1 Modèle 8332.1 Modèle 8332.3...

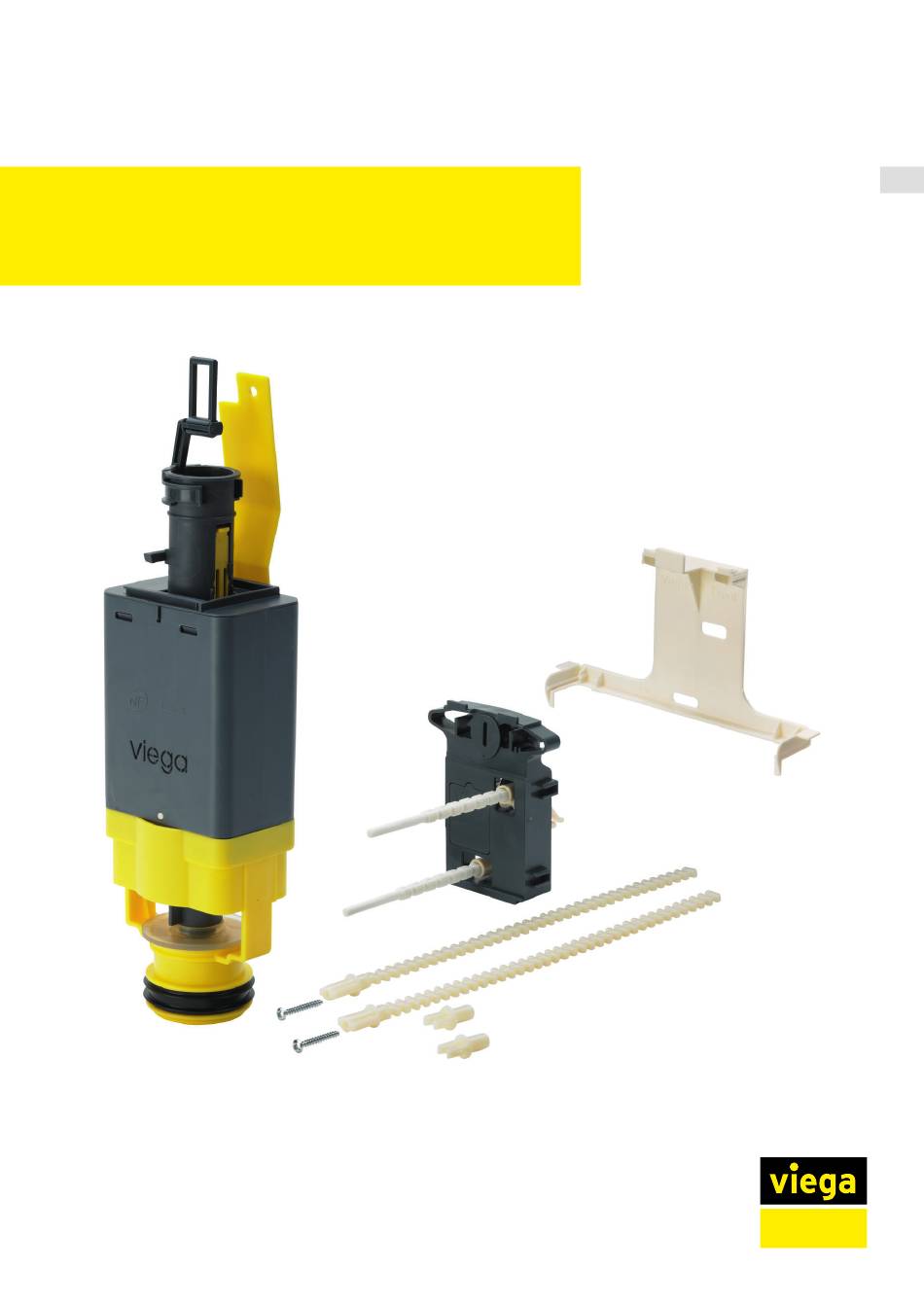

- Page 6 Informations produit Description du produit Fig. 1: Ensemble soupape d'évacuation Mécanisme Tiges d'actionnement Tiges filetées avec vis pour la fixation de la plaque de commande Étrier Support Siège pour soupape d'évacuation Soupape d'évacuation Technologie de chasse d'eau La soupape d'évacuation a été conçue pour la technologie de chasse d'eau à...
- Page 7 Informations produit Réglages d'usine du débit de chasse d'eau Un deuxième déclenchement immédiat de la chasse d'eau est pos‐ sible étant donné que le réservoir de chasse d'eau ne se vide pas entièrement. Le petit débit de chasse est réglé sur env. 3 litres. Le grand débit de chasse est réglé...
- Page 8 Manipulation Manipulation Consignes générales de montage Si une nouvelle plaque de commande doit être installée après la conversion vers la nouvelle vanne de rinçage, les pièces de la plaque de commande existante peuvent être mises au rebut lors du démontage. Montage 3.2.1 Réglage du débit de chasse d'eau...
- Page 9 Manipulation 3.2.2 Démontage de l'installation existante La plaque de commande montée dans l'installation exi‐ stante peut différer de celle illustrée ici. Les étapes de démontage correspondent cependant en règle générale aux étapes illustrées ici. Pour démonter l'installation existante, procédez de la manière suivante : ▶...
- Page 10 Manipulation ▶ Desserrer les tiges filetées par une rotation à 90°. ▶ Retirer les tiges filetées. ▶ Sortir le cache de montage de la gaine de montage en le tenant droit. ▶ Tourner le verrouillage du mécanisme de 90° dans le sens inverse des aiguilles d'une montre à...
- Page 11 Manipulation ▶ Retirer la soupape d'évacuation et la mettre au rebut. ▶ Détacher la languette du siège pour soupape d'évacuation. ▶ Retirer le siège pour soupape d'évacuation et le mettre au rebut. Ensemble soupape d'évacuation...
- Page 12 Manipulation 3.2.3 Mise en place des pièces de rechange Conditions : L'arrivée d'eau du réservoir de chasse d'eau est fermée. Toutes les pièces de l'installation existante qui doivent être rempla‐ cées ont été retirées. ▶ Mettre en place le nouveau siège pour soupape d'évacuation dans le réservoir de chasse d'eau.
- Page 13 Manipulation ▶ Ouvrir le robinet d'arrêt pour permettre l'arrivée d'eau. ▶ Mettre le mécanisme en place. S'assurer que les bords du mécanisme s'insèrent exactement dans les évidements dans l'ouverture de la gaine du réservoir de chasse d'eau. ▶ Accrocher l'étrier de la soupape d'évacuation dans l'attache du mécanisme.
- Page 14 Manipulation Remontage de l'ancienne plaque de commande ▶ Enfoncer les anciennes tiges filetées jusqu'à ce que le bord supé‐ rieur de la tige filetée se trouve à env. 9 mm devant le bord supé‐ rieur du carrelage. ▶ Bloquer les tiges filetées par une rotation à 90°. ▶...
- Page 15 Manipulation ▶ Accrocher la plaque de commande dans la plaque de base depuis le haut et la fixer en appuyant dessus en bas. Traitement des déchets Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à...
