- Page 1 BEfr Notice d'utilisation Set d'accessoires électronique pour plaques de commande de WC pour Prevista électronique Modèle Année de fabrication (à partir de) 8655.11 03/2019...
- Page 2 Table des matières Table des matières À propos de cette notice d'utilisation 1.1 Groupes cibles 1.2 Identification des remarques 1.3 Précision à propos de cette version linguistique Informations produit 2.1 Normes et réglementations 2.2 Consignes de sécurité 2.3 Utilisation conforme 2.3.1 Domaines d'application 2.4 Informations générales...
- Page 3 échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
- Page 4 À propos de cette notice d'utilisation Précisions et conseils supplémentaires. Précision à propos de cette version linguistique La présente notice d'utilisation contient des informations importantes sur le choix du produit ou du système, le montage et la mise en service ainsi que sur l'utilisation conforme et, si nécessaire, sur les mesures de maintenance.
- Page 5 Les normes et réglementations mentionnées ci-dessous sont valables pour l'Allemagne ou bien l'Europe. Vous trouverez les réglementations nationales sur le site web respectif du pays sous : En français : viega.be/normes En flamand : viega.be/normen Réglementations du paragraphe : Domaines d'application/Conditions de montage Domaine de validité/remarques...
- Page 6 Informations produit Utilisation conforme 2.3.1 Domaines d'application Le set d'accessoires électronique est nécessaire pour l'alimentation électrique et la commande des plaques de commande de WC électroni‐ ques pour Prevista. Informations générales Si vous constatez des dommages sur le produit ou sur les compo‐ sants individuels, ne les réparez pas mais faites-les remplacer par un personnel qualifié.
- Page 7 Informations produit Symbole Description Courant continu Classe de protection III Ne pas mettre au rebut dans les ordures ménagères un produit portant ce marquage. Set d'accessoires électronique...

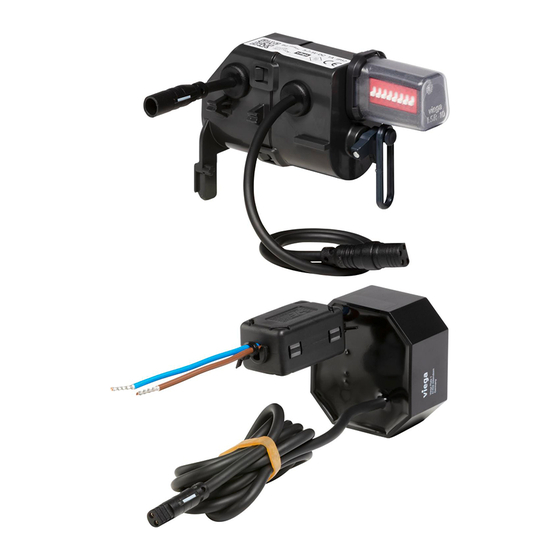

- Page 8 Informations produit Description du produit 2.5.1 Vue d'ensemble Unité d'entraînement électronique Bloc d'alimentation Borne de câblage 2.5.2 Caractéristiques techniques Système électrique Entrée (bloc d'alimentation) 100 à 240 V AC, 50 à 60 Hz, 100 mA Sortie (bloc d'alimentation) 6,5 V DC, 800 mA Homologations électriques voir section Ä...
- Page 9 Informations produit Tension et intensité Moteur Tension [V] Intensité [mA] 2.5.3 Schéma de raccordement Fig. 1: Schéma de raccordement, bloc d'alimentation, plaque de commande de WC pour Prevista Plaque de commande de WC pour Prevista Unité d'entraînement électronique Bloc d'alimentation Boîte de dérivation classe de protection II Set d'accessoires électronique...
- Page 10 Informations produit Accessoires Accessoires disponibles en option Rallonge (modèle 8352.690) Câble de 2 mètres pour la rallonge de l'alimentation électrique. Utiliser au maximum deux rallonges sur le bloc d'alimen‐ tation (4,75 mètres de longueur totale). Câble de raccordement (modèle 8570.55) Câble de 3 mètres pour la commande externe de la chasse d'eau par un bouton-poussoir disponible dans le commerce installé...
- Page 11 Manipulation Manipulation Informations pour le montage 3.1.1 Conditions de montage Lieu de montage du bloc d'alimentation Afin que le bloc d'alimentation soit accessible plus tard, il doit être monté dans un endroit bien accessible. Avant de commencer l'habillage, il faut installer une boîte d'encastre‐ ment pour le bloc d'alimentation avec la gaine de protection vers le réservoir de chasse d'eau (set gros œuvre Ä...
- Page 12 Ä « Réglementations du paragraphe : Domaines d'application/Conditions de montage » à la page 5. Viega recommande d'installer le bloc d'alimentation en dehors des zones de protection 0 à 2. 3.1.2 Matériel et outil nécessaires Matériau...
- Page 13 Manipulation Montage 3.2.1 Réglage du rinçage Le petit débit de chasse minimal doit être réglé sur la sou‐ pape d'évacuation dans le réservoir de chasse d'eau. Le petit débit de chasse d’eau est mal réglé. Le petit débit de chasse d’eau est réglé correctement. REMARQUE ! Risque d'endommagement par l'humidité...
- Page 14 Manipulation Procéder aux réglages hors tension uniquement (non rac‐ cordé). Réglage du débit de chasse d'eau B Intervalle de la fonction Hygiène C Réglage du débit de chasse d'eau de la fonction Hygiène Position du DIP switch : ARRÊT Position du DIP switch : MARCHE Affectation des DIP switch : Les commutateurs de 1 à...
- Page 15 Manipulation Réglage des débits de chasse d'eau (A) N° de pro‐ Grand débit de Petit débit de Position des com‐ gramme chasse (en litres) chasse mutateurs 1 à 4 (en litres) Programme 0 (réglage d'usine) Programme 1 3,5 Programme 2 4,5 Programme 3 6 Programme 4 7,5 Programme 5 3,5...
- Page 16 Manipulation 3.2.2 Montage avec la plaque de commande à l'avant DANGER ! Danger dû au courant électrique Une électrocution peut entraîner des brûlures et des bles‐ sures graves voire la mort. Confiez les travaux sur le système électrique unique‐ ment à des électriciens qualifiés. Avant les travaux, toujours couper la tension du câble de raccordement.
- Page 17 Manipulation ▶ Retirer le cache de protection. ▶ Mettre en place le bloc d'alimentation. ▶ Retirer l'isolation des câbles sur env. 1 cm. ▶ Insérer les câbles dans les bornes. INFORMATION ! Utilisez l'aide au passage des câbles. ▶ Amener le câble de raccordement du bloc d'alimentation jusque dans le réservoir de chasse d'eau à...
- Page 18 Manipulation ▶ Placer l’unité d’entraînement sur l’arrière de la plaque de protection de la construction. ▶ Encliqueter l’unité d’entraînement dans le mécanisme. ▶ Tourner la plaque de protection de la construction de 180°. ▶ Relier l’étrier du mécanisme et l’unité d’entraînement avec l’œillet. Set d'accessoires électronique...
- Page 19 Manipulation ▶ Appliquer la graisse siliconée sur tous les raccords de l’unité d’en‐ traînement. ▶ Pour établir l’alimentation électrique, raccorder le câble court de l’unité d’entraînement au bloc d’alimentation. ▶ Amener le câble long de l’unité d’entraînement vers l’avant à travers la plaque de protection de la construction.
- Page 20 Manipulation ▶ Graisser le câble de raccordement. ▶ Mettre le bouchon sur le câble de raccordement. ▶ Mettre en place le couvercle de regard. ▷ L’unité d’entraînement est montée. 3.2.3 Montage avec la plaque de commande en haut DANGER ! Danger dû...
- Page 21 Manipulation Conditions : Un raccordement secteur 230 V est mis à disposition sur place. Le lieu de montage du bloc d'alimentation est conforme aux exi‐ gences selon Ä Chapitre 3.1.1 « Conditions de montage » à la page 11. Le câble de raccordement est hors tension. ▶...
- Page 22 Manipulation ▶ Retirer le cache de protection. ▶ Mettre en place le bloc d'alimentation. ▶ Retirer l'isolation des câbles sur env. 1 cm. ▶ Insérer les câbles dans les bornes. INFORMATION ! Utilisez l'aide au passage des câbles. ▶ Amener le câble de raccordement du bloc d'alimentation jusque dans le réservoir de chasse d'eau à...
- Page 23 Manipulation ▶ Placer l’unité d’entraînement sur le mécanisme. ▶ Encliqueter l’unité d’entraînement dans le mécanisme. ▶ Relier l’étrier du mécanisme et l’unité d’entraînement avec l’œillet. ▶ Appliquer la graisse siliconée sur tous les raccords de l’unité d’en‐ traînement. Set d'accessoires électronique...
- Page 24 Manipulation ▶ Pour établir l’alimentation électrique, raccorder le câble court de l’unité d’entraînement à la station de rinçage. ▶ Placer le mécanisme avec l’unité d’entraînement à l’arrière de la plaque de protection de la construction. ▶ Accrocher le mécanisme dans les languettes de la soupape d'éva‐ cuation.
- Page 25 Manipulation ▶ Insérer la plaquette de protection de la construction dans le réser‐ voir de chasse d’eau. ▶ Tourner le verrouillage de la plaquette de protection de la construc‐ tion de 90° dans le sens des aiguilles d’une montre. ▶ Graisser le câble de raccordement.
- Page 26 Manipulation Traitement des déchets Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale en vigueur. Les composants électroniques ainsi que les piles ou accus ne peuvent pas être mis au rebut avec les déchets ménagers.
- Page 27 Viega Belgium sprl info@viega.be viega.be BEfr • 2023-02 • VPN220286...
