Quick Start

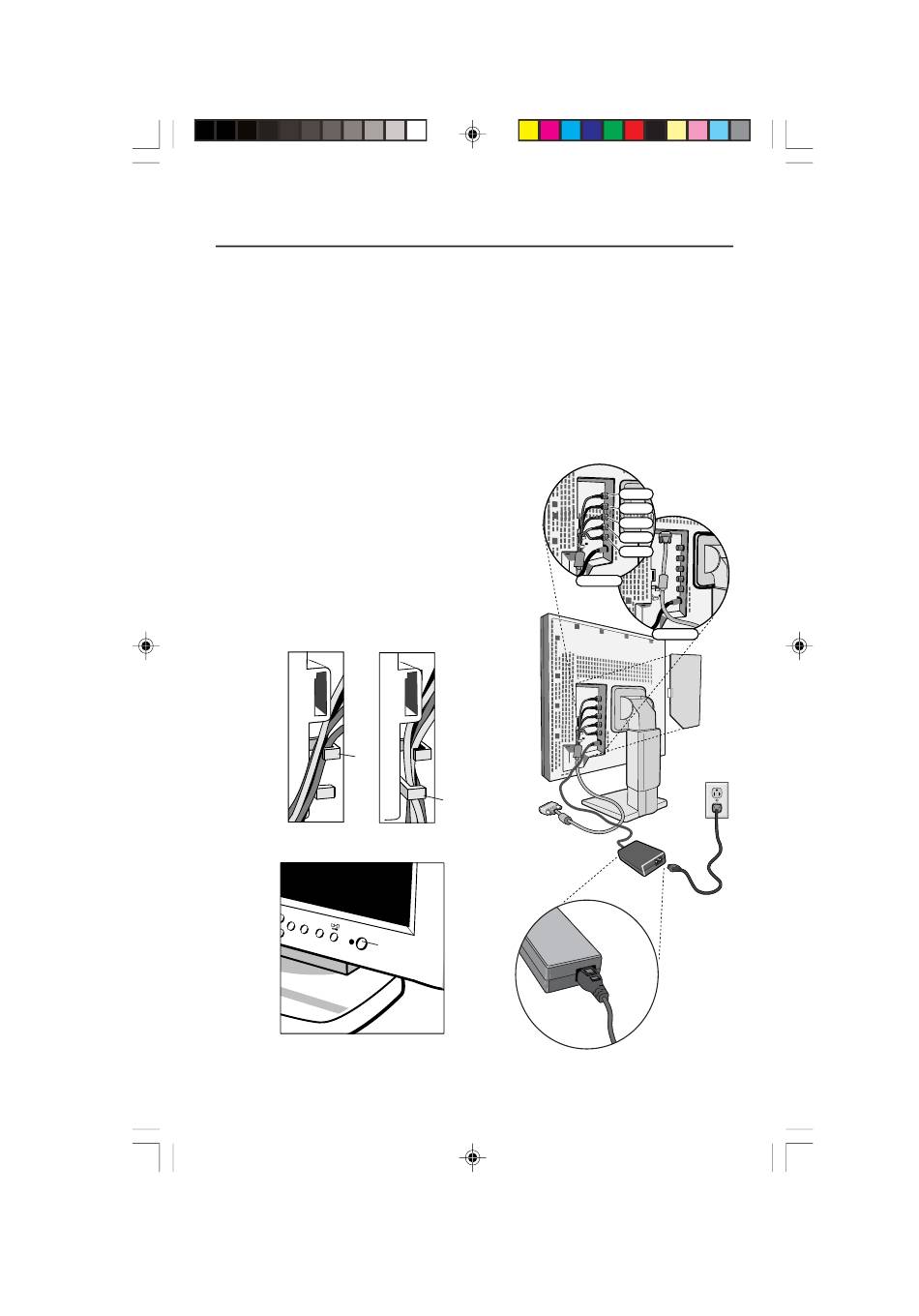

4. Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel
in die mit G/Sync und das blaue BNC-Kabel an die mit B gekennzeichnete BNC-Buchse
des Monitor an. Wenn Sie eine vierte BNC-Buchse (Composite Sync) haben, stecken Sie
diese in die mit HS/CS gekennzeichnete Buchse am Monitor. Wenn Sie eine fünfte BNC-
Buchse (Vertical Sync) haben, stecken Sie diese in die mit VS (Abbildung C.1)
gekennzeichnete BNC-Buchse. Legen Sie die 15-polige VGA zum BNC-Kabel unter
Klammer A (Abbildung D.1A). Legen Sie dann die 15-polige VGA zum BNC-Kabel unter
die Klammer B (Abbildung D.1B).
5. Schließen Sie das D-SUB-Kabel an den D-SUB-Steckverbinder auf dem Monitor-Pack
an (Abbildung C.2).
6. Befestigen Sie wieder die Abdeckung an der
Rückseite des Monitors.
HINWEIS: Falsche Kabel können zu Fehifunktion führen,
die Anzeigequalität/Komponenten des LCD-Moduis
beschädigen und/oder die Lebensdauer des Moduis
beeinträchtigen.
7. Schließen Sie ein Ende des Netzkabels an den
AC-Adapter an und stecken Sie das andere in
die Steckdose (Abbildung E.1) (Abbildung G.1).
8. Schalten Sie den Monitor (Abbildung F.1) und
den Computer ein.
Clip
A
Abbildung
D.1A
Abbildung F.1
LCD2110usersmanual
–fortsetzung
Clip
B
Abbildung
D.1B
Abbildung
G.1
Netzschalter
42
44
R
G(/SYNC)
B
HS/CS
VS
Abbildung C.1
Abbildung C.2
Abbildung
E.1
