6.7 Raccordement du pressostat et du
niveau-contact électriques

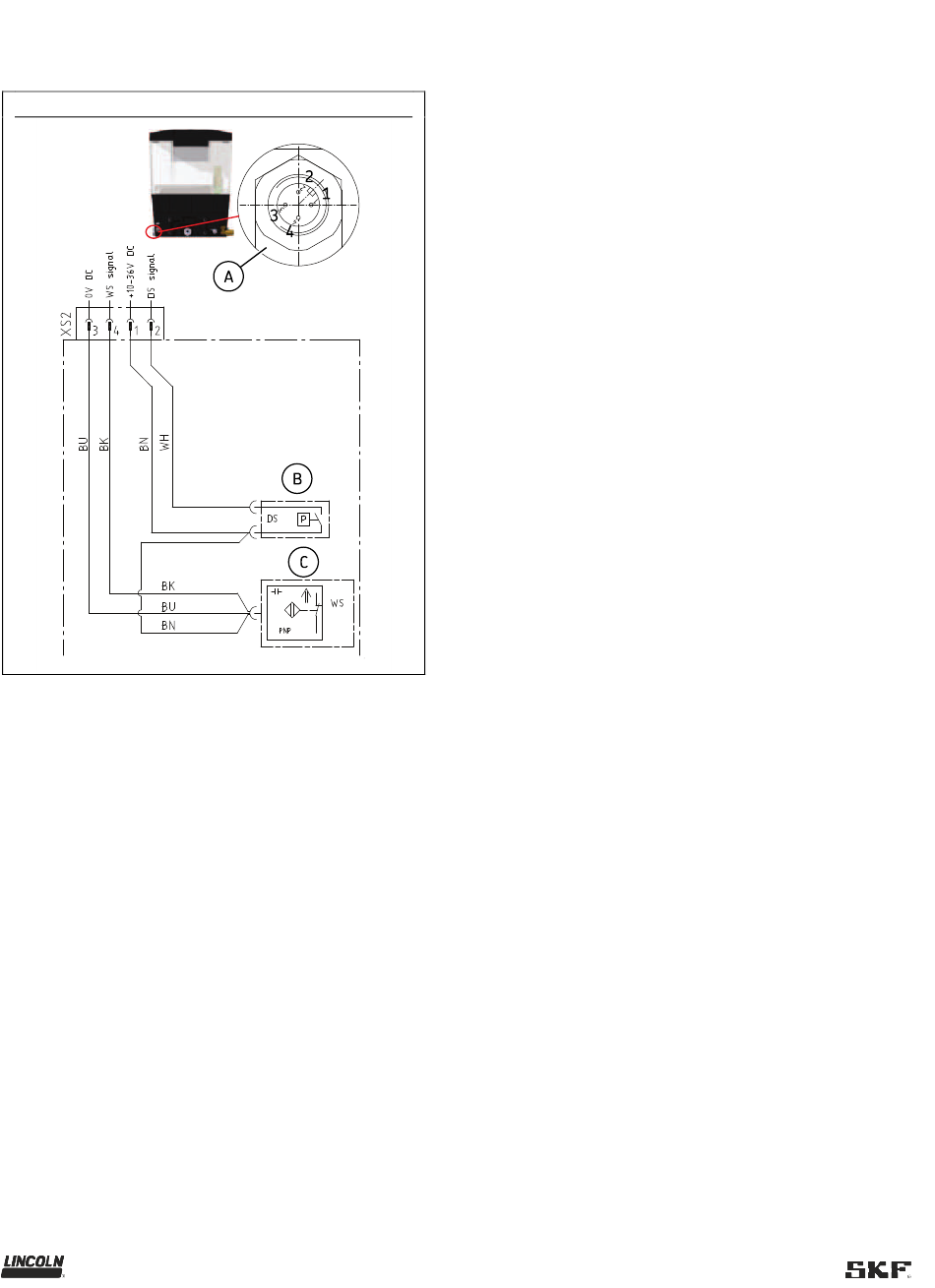

Raccordement pressostat / niveau-contact
Légende de la figure 17 :
BU bleu
BK noir
Fig. 17
BN marron
WH blanc
1 Tension + 10-36 V CC (pressostat)
2 Signal pressostat (DS) (pressostat)
3 Tension 0 V CC- (niveau-contact)
4 Signal « Alerte niveau mini » (niveau-contact)
A Connecteur XS2 (M12x1) DIN EN IEC 60947-5-2
B Pressostat
C Niveau-contact
