Swegon TBBD Manuel D'installation page 3

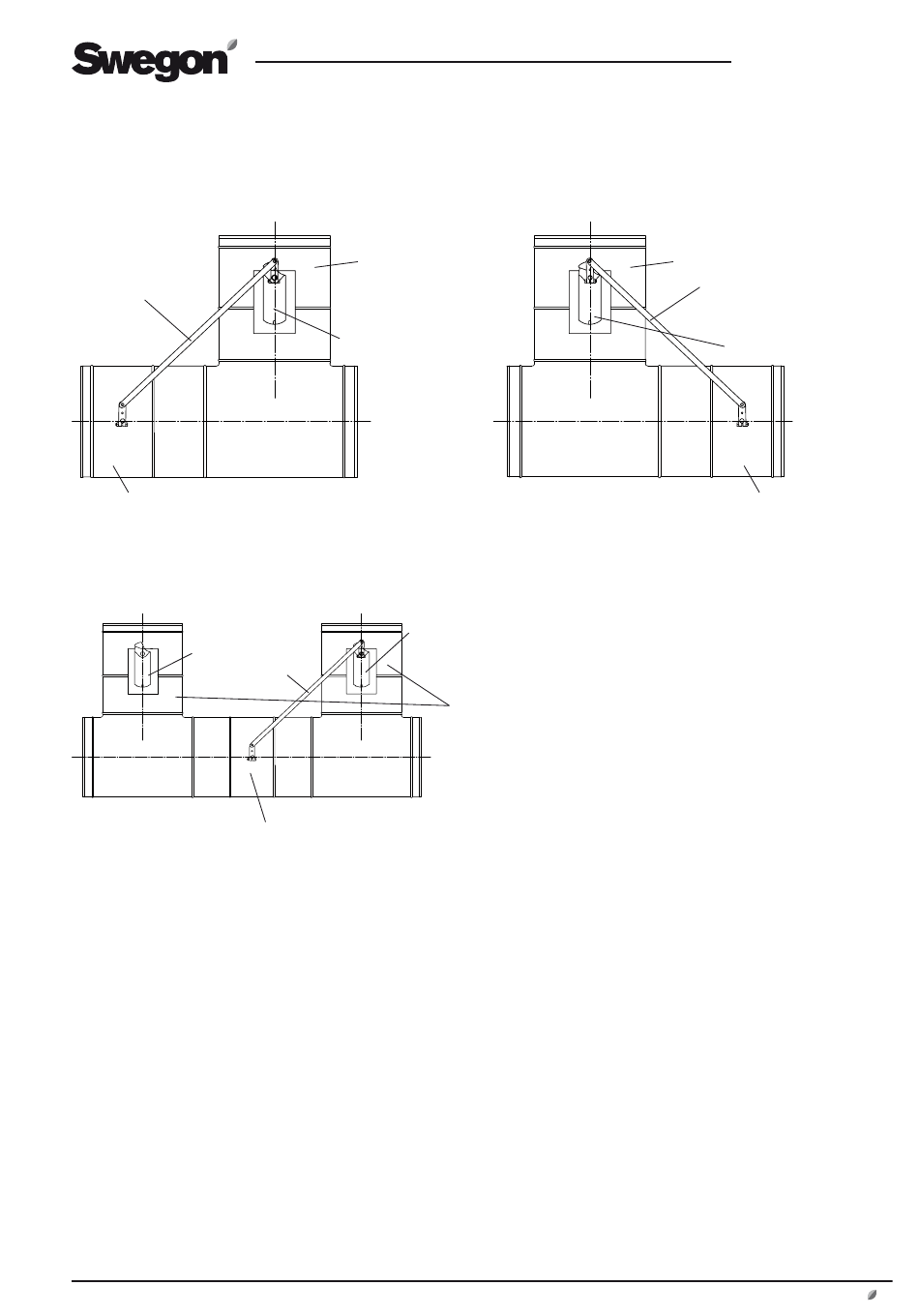

Module TBBD de tailles 05 et 08
Connexion côté droit
Version livrée.
Tringle de connexion
Registre entièrement ouvert
Module mélangeur avec trois registres,
alternative 1
Servomoteur
séparé
Tringle de connexion
Registre complètement ouvert en position de tension nulle
et avec un signal de contrôle 0 V
Tous droits réservés de modifi cation des caractéristiques sans avis préalable
Connexion côté gauche
Déposer la tringle de connexion. Déplacer le registre.
Remonter la tringle de connexion.
Registre entière-
ment fermé
Servomoteur
commun
Servomoteur
commun
Registre complètement fermé en position de tension
nulle et avec un signal de contrôle 0 V
FR.TBBD.100831
Registre complètement fermé en posi-
tion de tension nulle et avec un signal
de contrôle 0 V
Tringle de connexion
Servomoteur
commun
Registre entière-
ment ouvert
