Swegon TBBD Manuel D'installation

Installation module mélangeur TBBD
GOLD SD, tailles 04-80
1. Généralités
Le module mélangeur TBBD est conçu pour les centrales
GOLD SD de toutes tailles.
Il permet de chauffer à l'air recyclé tout ou partie d'un
bâtiment inoccupé.
Les centrales de souffl age doivent être dotées d'une batte-
rie de chauffage électrique ou d'une batterie à eau.
Le module TBBD se compose d'un tube en hélice de type
T (tailles 04-08) ou d'une gaine rectangulaire avec trois
brides pour attaches en C (tailles 20-80).
La quantité nécessaire de raccords pour gaines spirales
(tailles 04-08) ou d'attaches en C (tailles 14-80)est fournie.
Le registre est toujours doté d'un actionneur prêt à fonc-
tionner (action modulée).
Le module mélangeur est doté de deux ou trois registres,
selon les applications. Voir les exemples ci-contre.
Tailles 05 et 08
Exemple 1 (deux registres)
Le module est doté de deux registres montés dans un tube
en hélice de type T. La tringle de connexion est fi xée aux
bras du registre et de l'actionneur (côté droit). Le module
se convertit aisément pour connexion côté gauche.
Exemples 2 et 3, trois registres
Comme exemple 1, + 1 registre non monté avec action-
neur et un 1 tube en hélice de type T.
Tailles 20-80
Exemple 1 (deux registres)
Le module est fourni avec deux registres non montés
et une gaine rectangulaire dotée de trois brides pour
attaches en C. La tringle de connexion avec l'actionneur
commun des registres est fournie avec le module (pour
CTA de tailles 20-30). Les registres des modules de tailles
40-80 sont dotés de leur propres actionneurs. Le module
mélangeur peut être connecté du côté droit ou gauche.
Exemple 2 (trois registres, alternative 1)
Comme exemple 1, + 1 registre non monté avec action-
neur.
Exemple 3 (trois registres, alternative 2)
Comme exemple 1, + 1 registre non monté avec action-
neur et 1 gaine rectangulaire avec trois brides pour atta-
ches en C.
Tous droits réservés de modifi cation des caractéristiques sans avis préalable

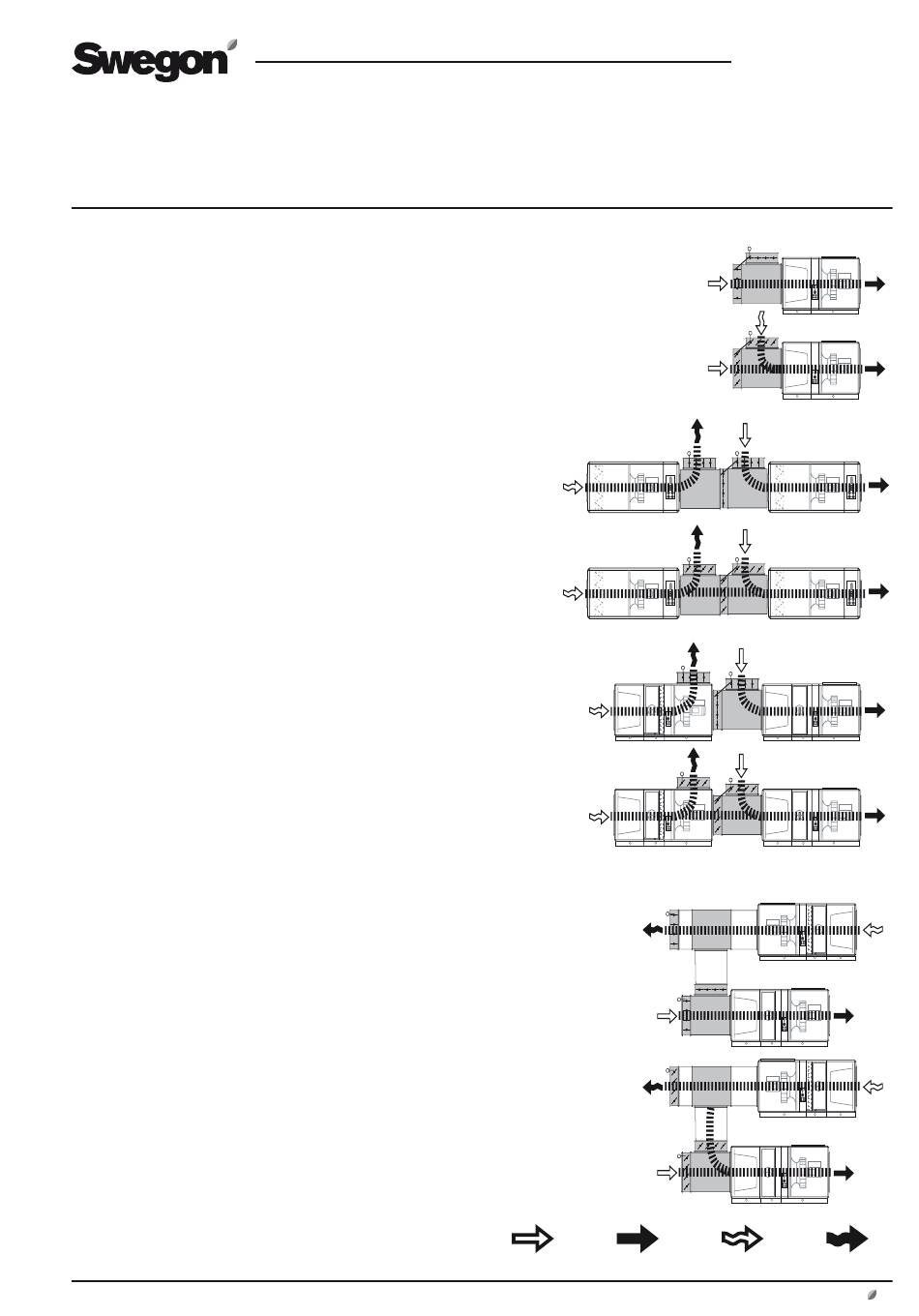

Exemple 1 (deux registres)
Fonctionnement normal
Mélange
Exemple 2 (trois registres, alternative 1)
Tailles 05-08
Fonction-
nement
normal
Mélange
Tailles 20-80
Fonctionnement
normal
Mélange
Exemple 3 (trois registres, alternative 2)
Fonctionnement normal
Mélange
Les articles fournis par
Swegon sont en grisé.
Air extérieur Air entrant
FR.TBBD.100831
Air extrait Air sortant
