2. Installation
1. Le module mélangeur doit être installé en un point aisé-
ment accessible à des fi ns d'inspection et d'entretien.

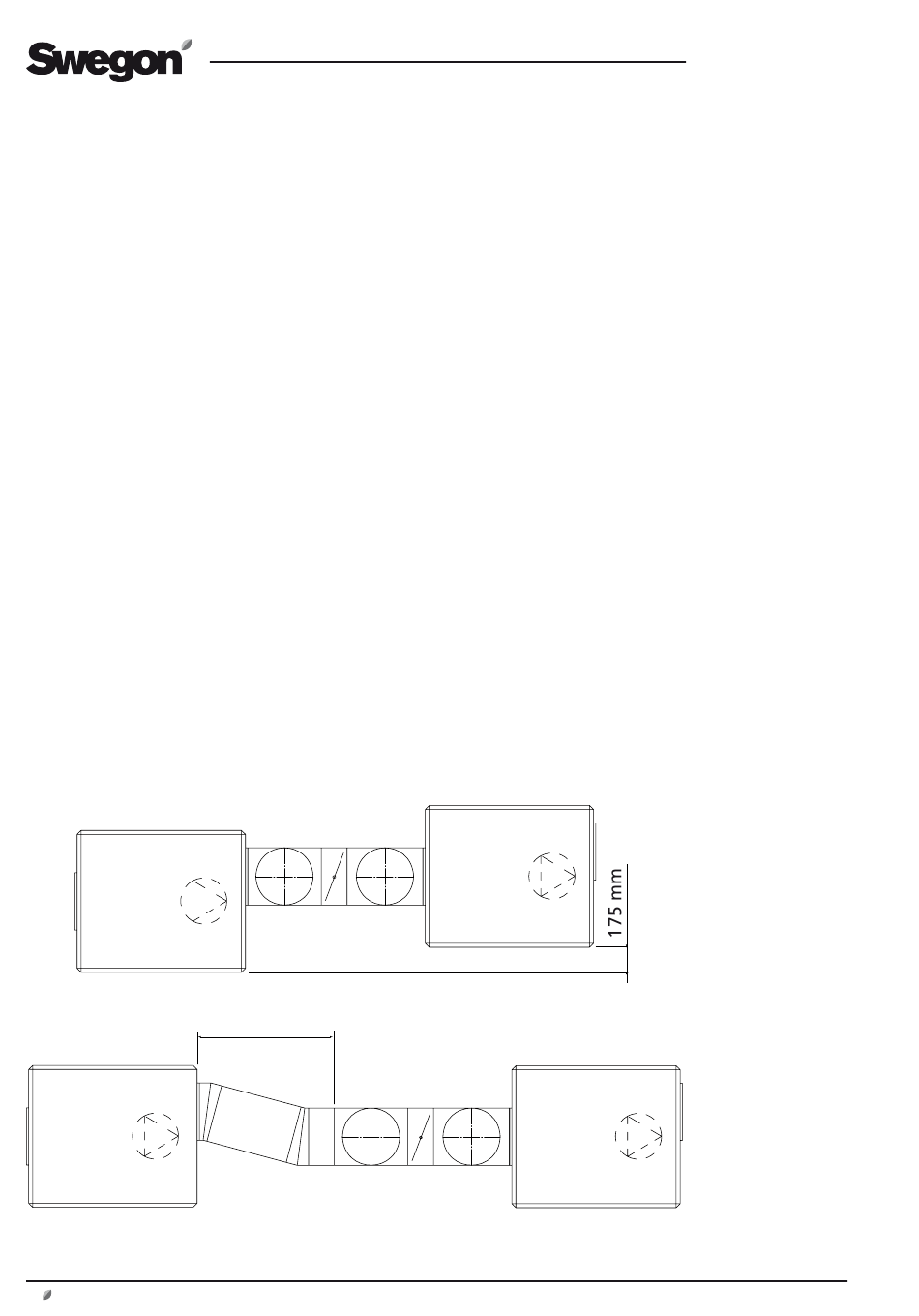

2. Dans le cas de CTA GOLD 04-80 dont la sortie d'air
n'est pas alignée avec l'entrée d'air, il faut rapprocher les
éléments de 175 mm ou installer un raccord en S néces-
sitant une longueur supplémentaire de 1 mètre. Voir le
schéma ci-dessous.
3. Brancher le module mélangeur sur la CTA ou la gaine
à l'aide de raccords spirale (tailles 05 et 08) ou d'attaches
en C (tailles 20-80). Installer les registres dans le module
ou la gaine. Les illustrations de la page précédente et de la
page suivante présentent diverses variantes d'installation.
L'installation doit se faire à l'aide de raccords spirale (CTA
GOLD SD de tailles 04-08) ou d'attaches en C (CTA GOLD
SD de tailles 14-80).
4. Montage de la tringle de connexion sur les bras des
actionneurs : l'un des registres doit être entièrement
ouvert et l'autre entièrement fermé afi n d'assurer un
rapport de mélange correct. S'assurer que l'extrémité de la
tringle de connexion ne glisse pas sur la tige du registre.
5. Isoler le module mélangeur/la gaine conformément à
la réglementation locale concernant les gaines de ventila-
tion.
Minimum 1 mètre
