Du fait de ce déplacement de la vitre de protection, les boutonnières aux coins supérieurs gauche et droit de la vitre de
protection (page 35, fi g. 9, fl èche) sont dégagées de leurs crochets de retenue (page 35, fi g. 10, fl èche).
Illustrations montrant le démontage / montage de la vitre de protection, pages 34 à 36.
Un câble relie le capteur de télécommande près de la vitre de protection à l'intérieur du téléviseur.
Observez les règles de sécurité pour la manipulation des composants MOS.
Débranchez le connecteur de ce câble de la platine du capteur de télécommande près de la vitre de protection, comme le
montre la fi g. 8, page 34, fl èche.
Mettez la vitre de protection (en verre) de côté.
Spheros R 32
8 vis de taille T20, page 45, fi g. 25
Les vis du haut du panneau arrière (fl èches A) se trouvent sous un petit cache.
Basculez le petit cache vers le haut.
Spheros R37
Pour le démontage du panneau arrière, il y a lieu de démonter 17 vis.
11 vis de la taille T20 du panneau arrière du téléviseur, page 45, fi g. 26.
Les vis du haut (fl èches A) du panneau arrière se trouvent sous un petit cache. Basculer le petit cache vers le haut.
6 vis de la taille T20, cachées par l'écran frontal (page 37, fi g. 12a.
Pour le démontage de l'écran frontal, reportez-vous à la page 34, fi g. 7 à 8 .
Procédez comme suit :
- Repoussez le bas de l'écran frontal vers l'avant d'environ 20 mm, page 34, fi g. 7.
- Décrochez l'écran frontal en haut, fi g. 11a.
- Observez les règles de sécurité pour la manipulation des composants MOS, débranchez le connecteur (fi g. 8, fl èche).
- Déposez l'écran frontal dans un endroit abrité, démontez les vis (page 37, fi g. 12a, fl èches).
Après avoir retiré les vis, déposez le panneau arrière en le tirant avec précaution vers l'arrière.
(Pour la repose du panneau arrière, procédez dans l'ordre inverse.)
3. Montage du module
Composants MOS
Évitez les dégâts causés par les charges électrostatiques.
Observez les règles de sécurité pour la manipulation des composants
MOS.
Mode opératoire
Vérifi ez la situation de départ de votre téléviseur.

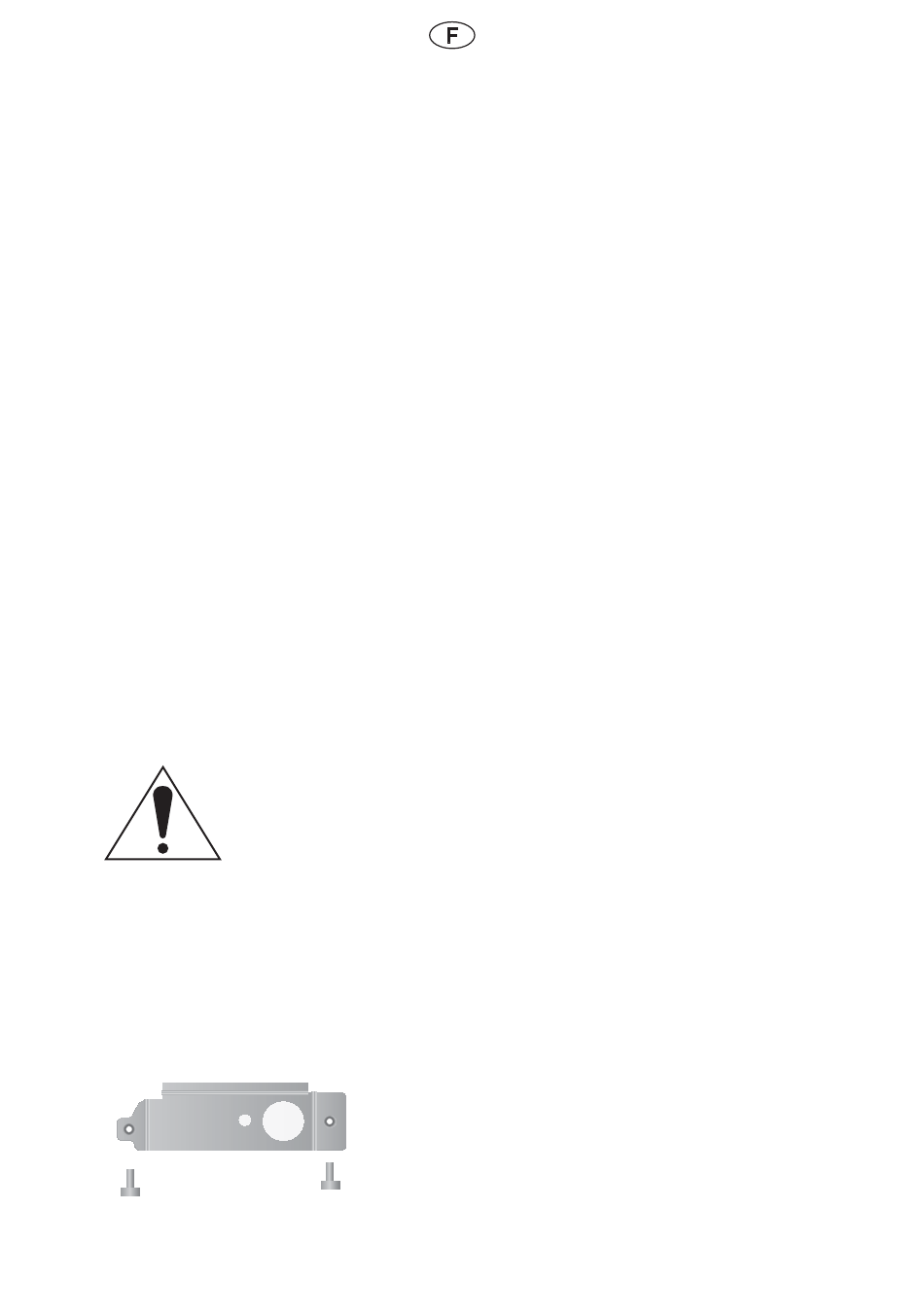

Fig. 2 (cache avec vis)
