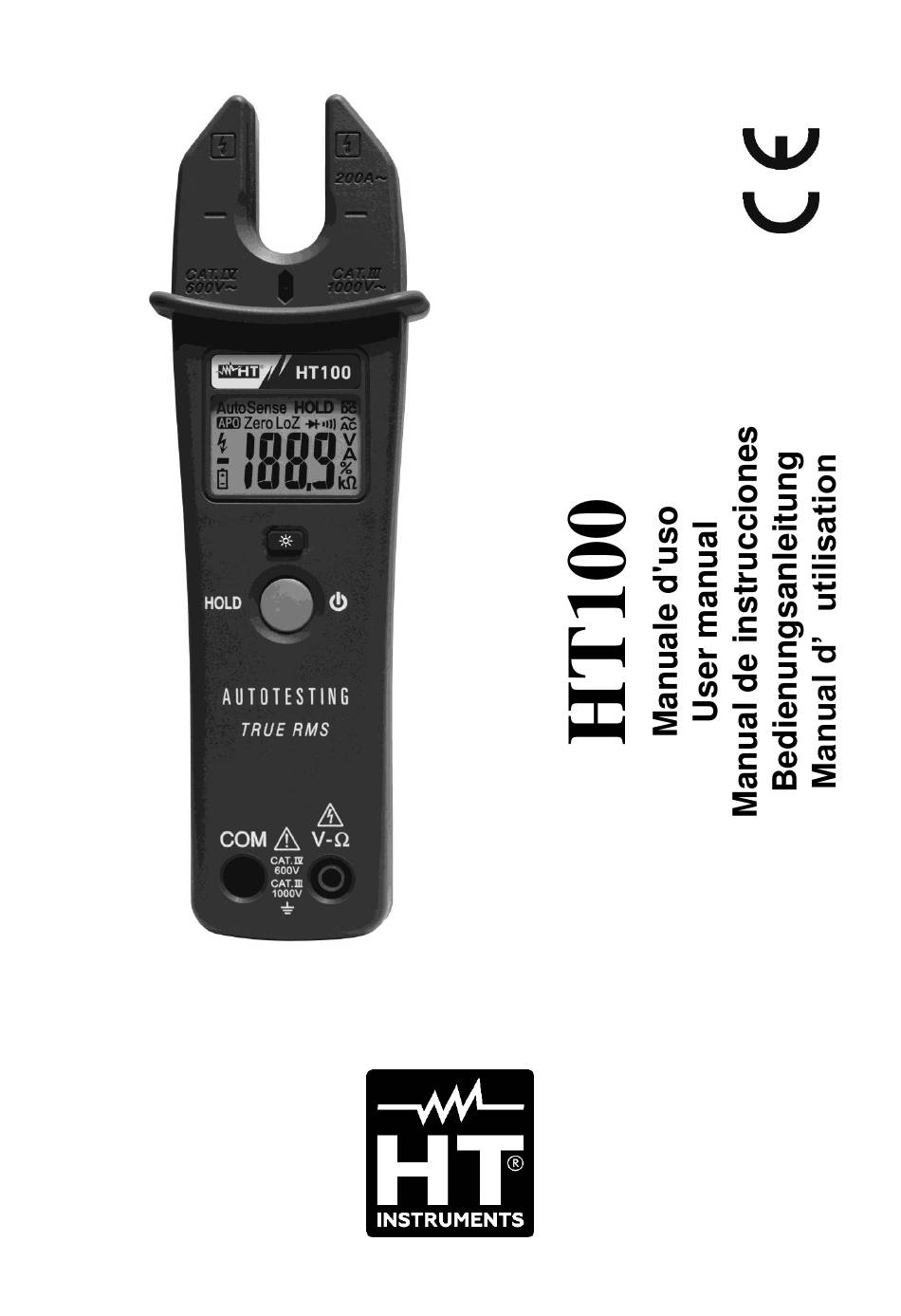

- Page 21 ENGLISH User manual © Copyright HT ITALIA 2024 Release EN 2.00 - 04/07/2024...
- Page 73 HT100 Table des matières : PRECAUTIONS ET MESURES DE SECURITE ............2 1.1. Instructions préliminaires ....................2 Pendant l’utilisation ......................3 1.2. Après l’utilisation......................3 1.3. 1.4. Définition de Catégorie de mesure (surtension) ............... 3 DESCRIPTION GENERALE ..................4 2.1.
-
Page 74: Precautions Et Mesures De Securite
HT100 1. PRECAUTIONS ET MESURES DE SECURITE Cet instrument a été conçu conformément à la directive IEC/EN61010-1, relative aux instruments de mesure électroniques. Pour votre propre sécurité et afin d’éviter tout dommage à l’instrument, veuillez suivre avec précaution les procédures décrites dans ce manuel et lire attentivement toutes les remarques précédées du symbole... -
Page 75: Pendant L'utilisation
HT100 1.2. PENDANT L’UTILISATION Veuillez lire attentivement les recommandations et instructions suivantes : ATTENTION Le non-respect des avertissements peut endommager l’instrument et/ou ses composants et mettre en danger l’utilisateur. • Lorsque l’instrument est connecté au circuit sous test, ne jamais toucher les bornes inutilisées. -
Page 76: Description Generale
HT100 2. DESCRIPTION GENERALE L'instrument exécute les mesures suivantes : • Tension DC et AC • Détection de la présence de tension AC sans contact avec le capteur intégré • Courant AC • Résistance et test de continuité • Test des diodes L'instrument, sur la base de la grandeur de mesure, commute automatiquement entre les fonctions énumérées. -
Page 77: Preparation A L'utilisation
HT100 3. PREPARATION A L'UTILISATION 3.1. VERIFICATION INITIALE L’instrument a fait l’objet d’un contrôle mécanique et électrique avant d’être expédié. Toutes les précautions possibles ont été prises pour garantir une livraison de l’instrument en bon état. Toutefois, il est recommandé d’effectuer un contrôle rapide de l'instrument afin de détecter des dommages qui auraient pu avoir lieu pendant le transport. -
Page 78: Mode D'utilisation
HT100 4. MODE D'UTILISATION 4.1. DESCRIPTION DE L’INSTRUMENT 4.1.1. Description des commandes LEGENDE : 1. Tore ouvrant 2. Indicateur de tension CA 3. Afficheur LCD 4. Touche 5. Touche /HOLD 6. Borne d'entrée COM 7. Borne d'entrée V- Fig. 1 : Description de l’instrument 4.1.2. -
Page 79: Description Des Touches De Fonction
HT100 4.2. DESCRIPTION DES TOUCHES DE FONCTION 4.2.1. Touche /HOLD La touche multifonction /HOLD permet les suivantes opérations : ➢ Une brève pression permet de basculer sur l'instrument. Au démarrage, en rapidement autotest sur charger de les batteries internes est effectué. Pour le pourcentage <10% remplacez les piles (voir §... -
Page 80: Description Des Fonctions
HT100 4.3. DESCRIPTION DES FONCTIONS 4.3.1. Mesure de Tension DC/AC ATTENTION ➢ La tension d’entrée maximale est de 1000VDC ou 1000VACrms. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument... -
Page 81: Utilisation De La Fonction « Voltsense
HT100 4.3.2. Utilisation de la fonction « Voltsense » ATTENTION La tension d’entrée maximale AC est de 1000Vrms. Ne pas mesurer de tensions excédant les limites indiquées dans ce manuel. Le dépassement de ces limites pourrait entraîner des chocs électriques pour l'utilisateur et endommager l’instrument. -
Page 82: Mesure De Résistance
HT100 4.3.3. Mesure de Résistance ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 5 : Utilisation de la pince pour mesure de résistance 1. -
Page 83: Test De Continuité Et Essai Des Diodes
HT100 4.3.4. Test de Continuité et Essai des diodes ATTENTION Avant d'effectuer toute mesure de résistance, vérifier que l’alimentation du circuit sous test est coupée et que tous les condensateurs, si présents, sont déchargés. Fig. 6 : Utilisation de la pince pour test de continuité et test des diodes Test de Continuité... -
Page 84: Mesure De Courant Ac
HT100 4.3.5. Mesure de Courant AC ATTENTION S'assurer que toutes les bornes d'entrée de l'instrument sont déconnectées. Fig. 7 : Utilisation de la pince pour mesure de courant AC 1. Insérer le câble dans le tore à son centre (voir Fig. 7) considérant les marques d’alignement (voir §... -
Page 85: Entretien
HT100 5. ENTRETIEN 5.1. ASPECTS GENERAUX 1. L’instrument que vous avez acheté est un instrument de précision. Pour son utilisation et son stockage, veuillez suivre attentivement les recommandations et les instructions indiquées dans ce manuel afin d’éviter tout dommage ou danger pendant l’utilisation. -
Page 86: Specifications Techniques
HT100 6. SPECIFICATIONS TECHNIQUES 6.1. CARACTERISTIQUES TECHNIQUES Incertitude calculée que ± [% lect + (nom. de dgts) x résolution] à 23°C±5°C, < 80%HR Tension AC TRMS (Autorange) Bande Impédance Protection contre Echelle Résolution Incertitude (*) d’entrée passante surtensions (0.9%lect.+3dgt) >6k... -
Page 87: Normes De Référence
HT100 6.1.1. Normes de référence Sécurité : IEC/EN61010-1, IEC/EN61010-2-032/-2-033 Isolement : double isolement Degré de pollution : Altitude d'utilisation maximale : 2000m Catégorie de surtension : CAT IV 600V, CAT III 1000V à la terre 6.1.2. Caractéristiques générales Caractéristiques mécaniques... -
Page 88: Assistance
HT100 7. ASSISTANCE 7.1. CONDITIONS DE GARANTIE Cet instrument est garanti contre tout défaut de matériel ou de fabrication, conformément aux conditions générales de vente. Pendant la période de garantie, toutes les pièces défectueuses peuvent être remplacées, mais le fabricant se réserve le droit de réparer ou de remplacer le produit.
