Fig. 3

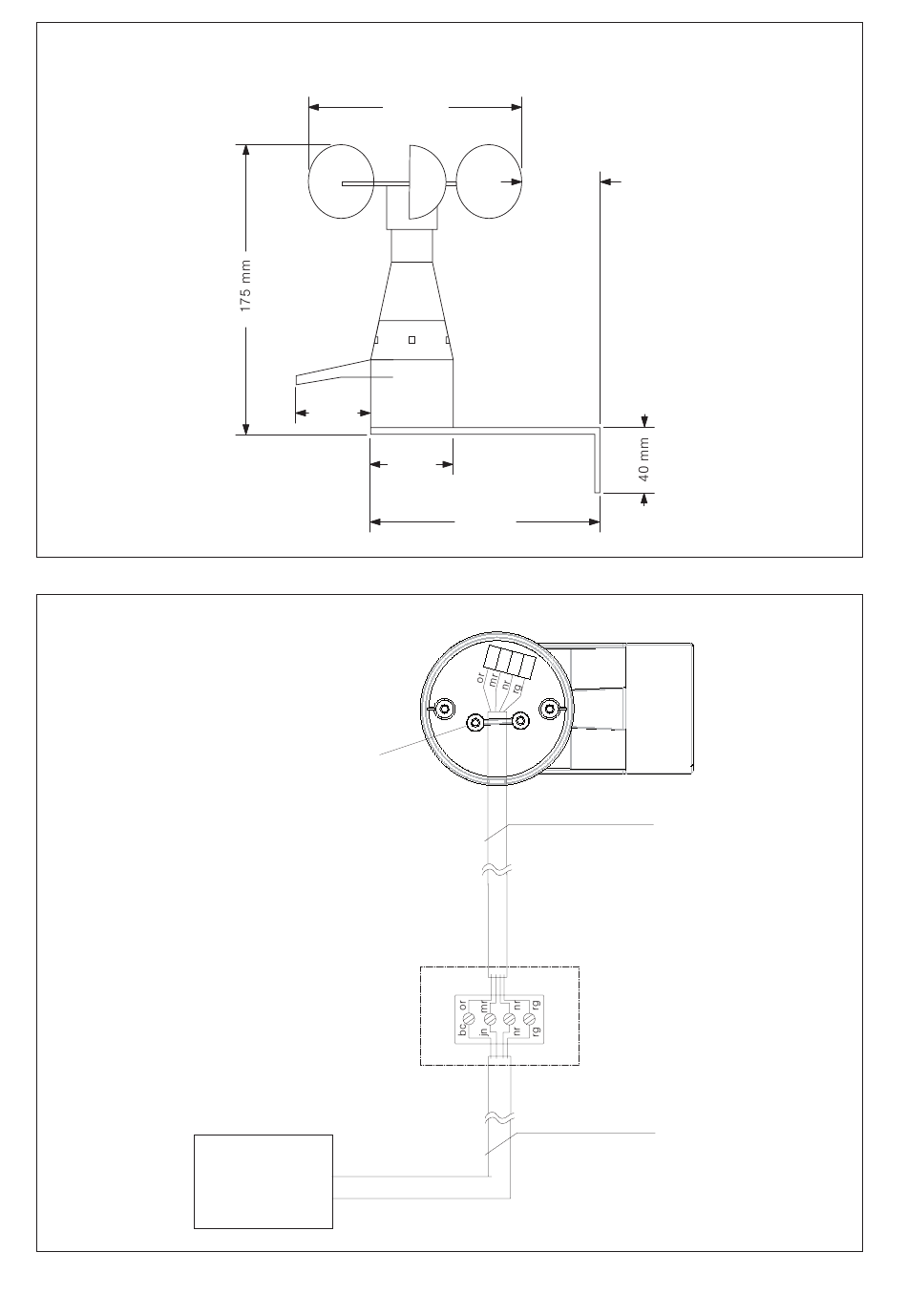

Dimensions de la station météo multisense
Wisotronic 2/3/4 canaux
Fig. 4
Plan des connexions de la station météo multisense
4
Sous réserve de modifications techniques
Station météo multisense
45 mm
Serre-câble
Borne 1 : 0 V
Borne 2 : 24 V
Borne 3 : A
Borne 4 : B
La couleur des fils peut
différer selon le type
de câble utilisé
Wisotronic 1 canal /
module de puissance
de la
130 mm
40 mm
55 mm
140 mm
Vue par le bas
1 2 3
4
4 x AWG 26 UL noir
JY(St)Y 2 x 2 x 0,8 mm ∅
Boîte de dérivation
sur le site
