Pose
Montez la station météo à l'aide de l'équerre de pose
livrée avec l'appareil.
La station météo doit être montée à la verticale avec
une erreur maximale de ±2°. Les photodiodes doivent
être disposées perpendiculairement en fonction des
façades de bâtiment à ombrager. Observez à cet
égard les consignes du chapitre « Contrôle ensoleille-
ment » du manuel d'utilisation.
Montez la station météo à l'emplacement le plus élevé
du toit ou de la véranda, tout en assurant une bonne
accessibilité. Ne posez pas l'appareil à l'abri du vent,
cela compromettrait l'évaluation du vent.
Pour permettre un fonctionnement optimal, les précipi-
tations doivent pouvoir atteindre la surface de capture
sans rencontrer d'obstacle.
Vous devez poser le câble de façon à ce que de l'eau
ne puisse s'infiltrer à l'intérieur des appareils ou du
bâtiment. Utilisez à cet effet un câble résistant aux
intempéries (adapté à une utilisation à l'extérieur)
comme par exemple un 4 × AWG 26 UL nr.
La longueur totale de la station météo à la Wisotronic
doit être de 200 m max. en pose protégée contre les
parasites et en utilisant un câble à paires torsadées.
Selon la situation de pose, vous pouvez aussi po-
sez le câble de type JY(St)Y directement jusqu'à
la station météo multisense. En l'occurrence, vous
devez veiller à ce que les câbles soient protégés
des UV en continu (par exemple, par un tube vide
ou une gaine).
La photodiode 1 commande le contrôle aube / cré-
puscule. C'est pourquoi vous devez monter la station
météo de façon à ce que, la nuit, la photodiode inté-
grée ne soit pas soumise à l'influence de l'éclairage
public ou du jardin ou tout autre lumière parasite (par
exemple, des lampes de poche).
Des arbres, des buissons ou des parties du bâtiment
peuvent ombrager le capteur de mesure au cours de
la journée. Le capteur ne pourra alors livrer aucune
mesure exacte, le résultat sera faussé. C'est pourquoi
vous devez choisir soigneusement l'emplacement de
la pose.
La station météo peut également être montée à
l'aide d'une barre verticale disponible en option.
Dans ce cas, vous devez de plus avoir un adapta-
teur de fixation (accessoires spéciaux).
Observez également les instructions de pose de la station
météo comprises dans le manuel d'installation de la Wiso-
tronic.
Raccordement
Un dispositif de protection sur le bâtiment (fusible) et un
sectionneur pour la mise hors tension de l'installation
doivent être disponibles.
Posez le câble de façon à ce que de l'eau ne puisse
pas s'infiltrer à l'intérieur de l'appareil.
A cet effet, utilisez un câble homologué pour la tension
de service et résistant aux intempéries et aux UV (pour
une application à l'extérieur).
Raccordez la station météo à la Wisotronic selon le
plan des connexions Fig. 4 à la page 4.
2
Sous réserve de modifications techniques
L'appareil répond aux exigences d'immunité aux interfé-
rences et d'émissions parasites pour une utilisation en zone
résidentielle et commerciale.
Mise en service
Après la pose et la mise sous tension de l'appareil, celui-ci
est opérationnel.
Afin d'obtenir des mesures plus précises, veillez
lors de la mise en service à ce que la température
puisse être corrigée à l'intérieur de la station météo.
L'appareil tient compte du changement de tempé-
rature dans un laps de temps d'environ 10 min par
°C. Lorsque la station météo est mise sous tension,
la température est mesurée une première fois. Si,
auparavant, vous avez stocké la station météo à
un endroit nettement plus froid ou nettement plus
chaud, il se peut que dans certaines circonstances,
cela prenne plusieurs heures avant que la tempéra-
ture exacte ne s'affiche. Si, quand vous allumez la
station météo pour la première fois, celle-ci est déjà
à température ambiante, elle affiche immédiatement
la température réelle.
Affectation des photodiodes
Les quatre photodiodes sont affectées à la sortie usine
aux numéros 1 à 4 (reportez-vous à la Fig. 2). Orientez
les photodiodes en fonction des façades de bâtiment à
ombrager. Orientez la photodiode 1 le plus possible vers
le Nord. L'affectation ultérieure de chacune des fonctions
de la Wisotronic aux photodiodes sera considérablement
simplifiée si vous raccordez les photodiodes à la Wisotronic
en fonction de leur numéro.
Photo 4

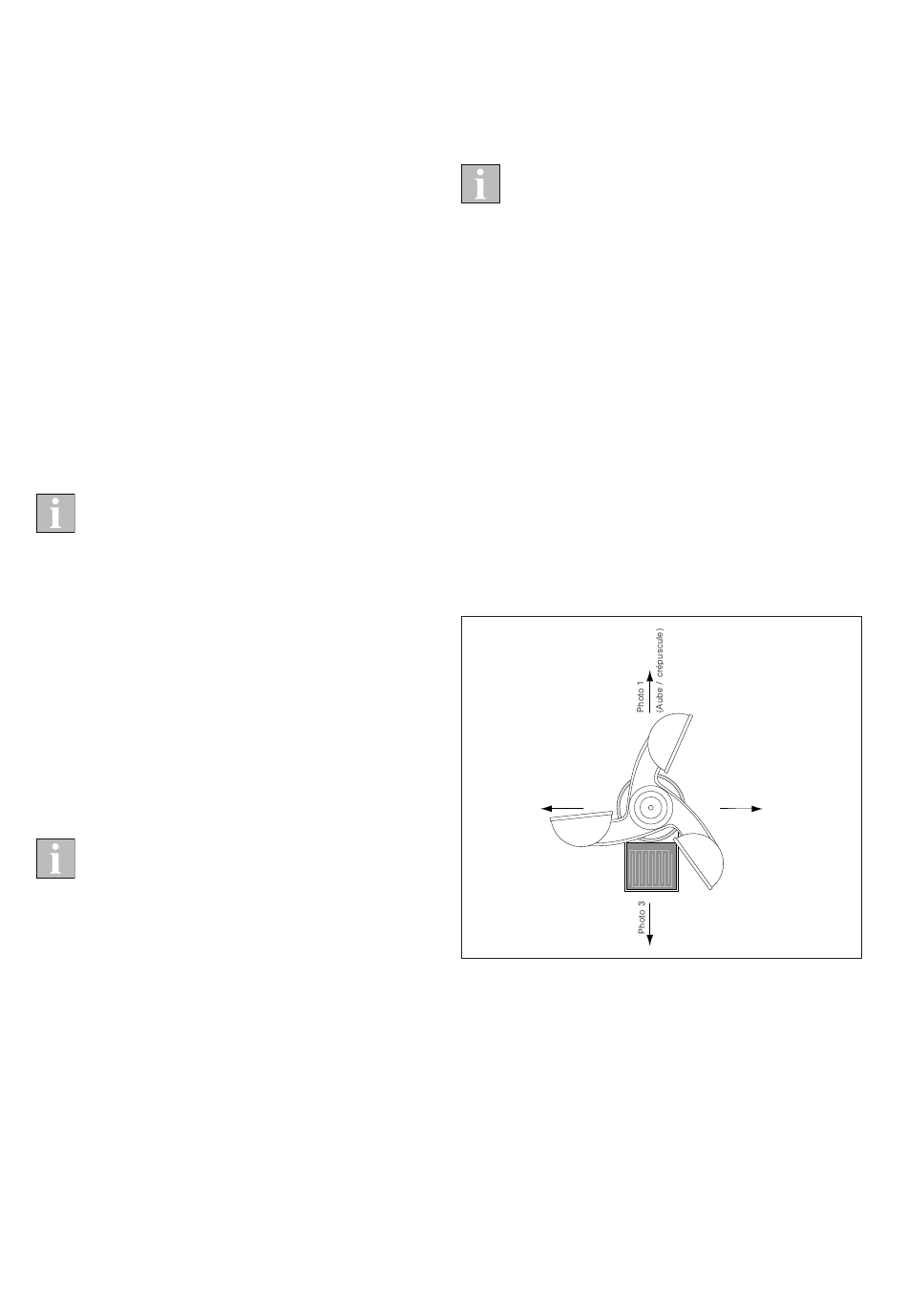

Fig. 2
Position des photodiodes sur l'appareil
Photo 2
