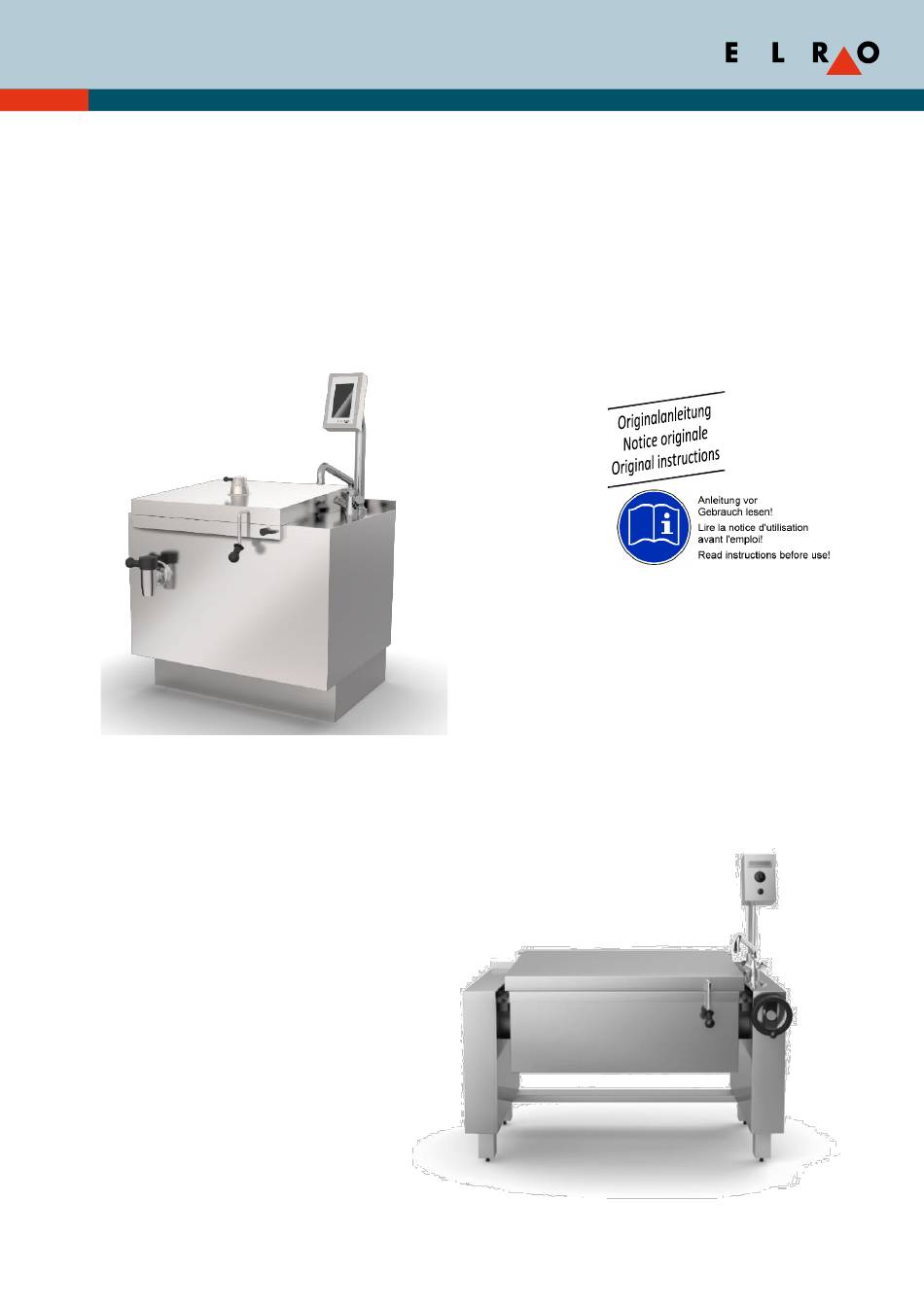

- Page 1 Instructions de montage et de mise en service Appareils de cuisson 2300 Commande Touch (90) / Easy Commande (30, 10) MetaTherm Système de Cuisson VacuTherm Système de Cuisson Datum 01.08.2023 Ersetzt 01.07.2022 Verfasser Verantwortlich Dok-Nr. X101924F Revision Seiten...
-
Page 2: Consignes De Sécurité
Le montage, le branchement et la première mise en service des appareils doivent uniquement être réalisés par des spécialistes concessionnaires ou par du personnel habilité par ELRO. Il est impératif de lire préalablement les instructions de montage et de mise en service et le mode d’emploi. - Page 3 Tournez la roue pour mettre le bassin dans la position désirée. Le service après-vente et la maintenance doivent exclusivement être réalisés par le SAV ELRO ou par les entreprises SAV habilitées par ELRO sans quoi tous les droits de garantie et de recours cesseront et le nettoyage sous pression (HPC) ou au jet d’eau sera...
-
Page 4: Fabricant
Fabricant Wohlerstrasse 47 CH-5620 Bremgarten www.elro.ch Service clients ELRO +41 (0)56 648 94 11 cs@elro.ch X101924F.docx... -
Page 5: Table Des Matières
Appareils devant être installés sur un socle en acier chrome nickel ..........8 Fixer l’appareil ..........................8 Montage au mur sans contact au sol / paroi d’installation ELRO ............ 9 Attache murale autofixante /dispositif d’ajustage à l’horizontale ............. 9 5.5.1 5.5.2... -
Page 6: Appareil Elro Série 2300 Touch / Easy
Appareil ELRO Série 2300 Touch / Easy Nous vous félicitons de l’achat d’un appareil ELRO de la série 2300. Veuillez lire avec attention ces instructions de montage ainsi que le mode d’emploi. Observez les consignes et recommandations, ainsi que les instructions de nettoyage et d’entretien. Celles-ci contribuent à un fonctionnement parfait des appareils. -
Page 7: Récapitulatif Des Appareils
Récapitulatif des appareils Image Abréviation Dénomination Abréviation Image Marmite forme GN Touch Commande 90 Easy Commande 30 Easy Commande 10 Marmite ronde Touch Commande 90 Easy Commande 30 Easy Commande 10 Marmite ronde basculante Touch Commande 90 JK-C Easy Commande 30 Easy Commande 10 Appareil de cuisson à... -
Page 8: Installation Des Appareils
Si c’est le cas, l’appareil ne devra pas être mis en service ! Les câbles ne devront être remplacés que par le SAV ELRO ou par du personnel instruit par ELRO, pour que le nettoyage haute pression HPC puisse être assuré. -
Page 9: Montage Au Mur Sans Contact Au Sol / Paroi D'installation Elro
Montage au mur sans contact au sol / paroi d’installation ELRO Assurez-vous que la paroi est appropriée pour le montage de chevilles métalliques à expansion M10. Indiquez les dimensions de l’appareil sur la paroi finie (crépie, carrelée). Utilisez pour cela le calibre à... -
Page 10: Appareil Élévateur (8)
5.5.2 Appareil élévateur (8) Pour accrocher les appareils d’une hauteur de 700 mm, un appareil élévateur (8) avec une hauteur de levée minimale de 100 mm et une force portante suffisante est nécessaire. Pour les appareils d’une hauteur de 400 mm (C), un appareil élévateur avec une hauteur de levée de 500 mm minimum est nécessaire. 5.5.3 Accrocher l’appareil Inclinez l’appareil avec des cales d’environ 10 mm (2). -
Page 11: Fermeture Murale
Poussez la bague de recouvrement (1) vers le bas et fixez-la avec la vis sans tête (2). Fermeture murale Pour garantir la résistance de l'appareil au nettoyage (IPx5 (Easy); IPx6 und IPx9 (Touch)), il faut monter les cornières de fermeture au niveau du raccordement au mur du premier et du dernier appareil d'un groupe et les étancher au silicone. -
Page 12: Joint D'hygiène
5.9.1 Joint d’hygiène Poussez le joint d’hygiène en haut (4) dans le rail de serrage en passant par le rail d’assemblage. Veillez à ce que les joints soient correctement montés ! Vous pouvez fixer le joint d’hygiène avec la clé Allen à rallonge (6). -
Page 13: Raccordement
Les autres réglages doivent être effectués par le service après-vente ELRO ou par du personnel instruit par ELRO. La mise en service des appareils mobiles doit être effectuée sur un sol sans déclivité aucune et sur roulettes bloquées. -
Page 14: High-Speed
8 ans Mise hors service et élimination Pour mettre hors service et éliminer l'appareil, contactez le service après-vente ELRO. Les anciens appareils contiennent des matériaux recyclables. Éliminez les anciens appareils de manière écologique en utilisant des systèmes de collecte appropriés.
