Axe à positionner en fonction
du choix de la gâche
cf notice JPM
v2
v2
v2
ø 15
percement
pour le carré
ø 20
v2
PLATINE P1
ø 15

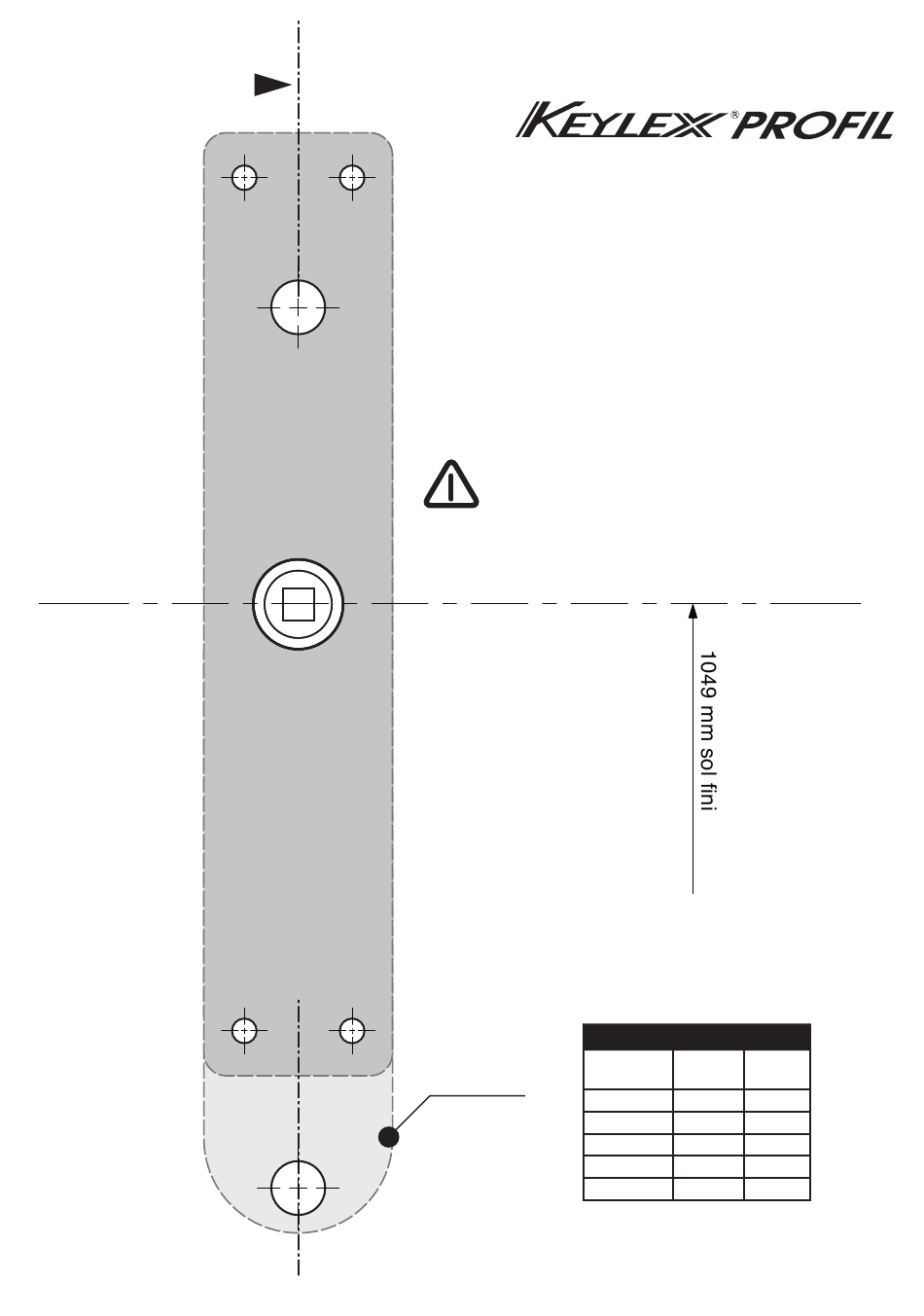

Plan de perçage de la porte
Montage sur barre anti-panique
JPM série 89
COTÉ BARRE ANTI-PANIQUE
ø perçage portes en tôle
épaisseur
V2-V3
tôle
vis
4,8x32 vis 4,8x25
0,6 à 1
ø 3,7
1,2 à 1,5
ø 3,8
2 à 2,5
ø 4
3 à 3,5
ø 4,3
4 à 4,5
ø 4,4
V9
ø 3
ø 3,2
ø 3,5
