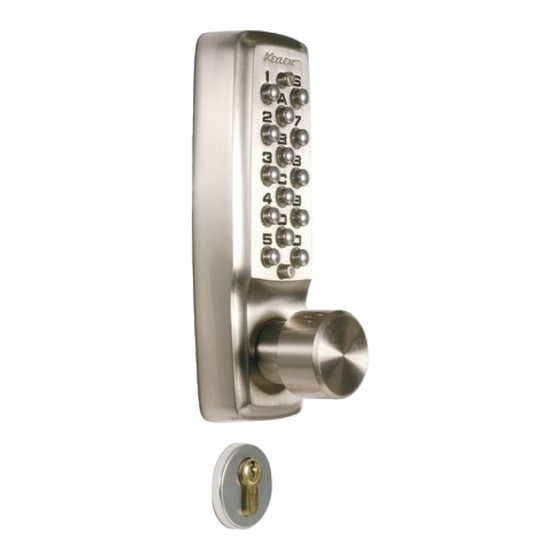

LOKOD Keylex 2000 Notice De Montage

Montage sur barre anti-panique JPM-89
Tracer une ligne horizontale sur la porte et l'huisserie
1
coté gâche à 1049 mm du sol fini.
2
Placer les gabarits de pose sur la porte en
fonction de l'emplacement de la gâche
3
Vérifier la distance la distance d'entraxe
Pointer la position des trous.
4
Percer les trous nécessaires au passage des vis et du carré
du KEYLEX (ø 12, 15 et 26)
et les avant-trous des vis de fixation de la barre
en respectant les diamètres recommandés.

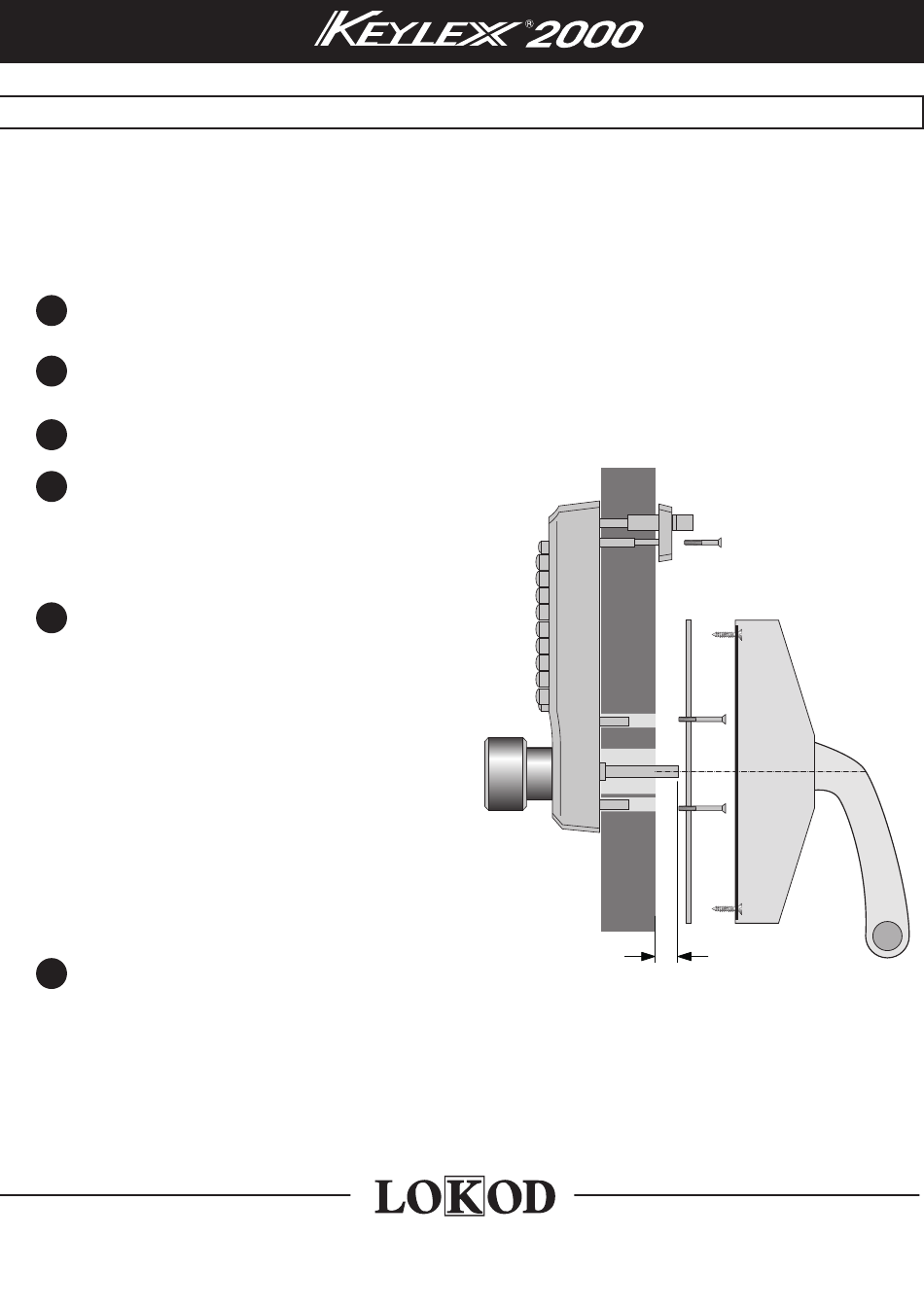

Retirer les gabarits et monter le KEYLEX
5
à l'aide de la platine p1 et des vis V6 et V7.
vérifier le bon fonctionnement du Keylex
NOTA :
le carré doit être coupé à une longueur égale
à l'épaisseur de la porte + 8 mm
6
Enlever les capots et installer l'anti-panique
sur la platine p1 coté pène en suivant les instructions fournies
par le fabricant de la barre anti-panique pour la découpe et l'installation.
Vérifier le niveau et installer l'anti-panique sur la platine p2 coté gond.
Fixer la gâche et vérifier le bon fonctionnement avant d'installer les capots.
Z.A. du Polen • 76710 ESLETTES
Tél. 02.35.59.16.50 - Fax 02.35.61.41.75
INTERNET : www.lokod.com - E.mail : contact@lokod.com
épaisseur +8 mm
V6
V7
