LOKOD JOKEY 800 Notice D'installation

1 2 3
LISTE DES COMPOSANTS :

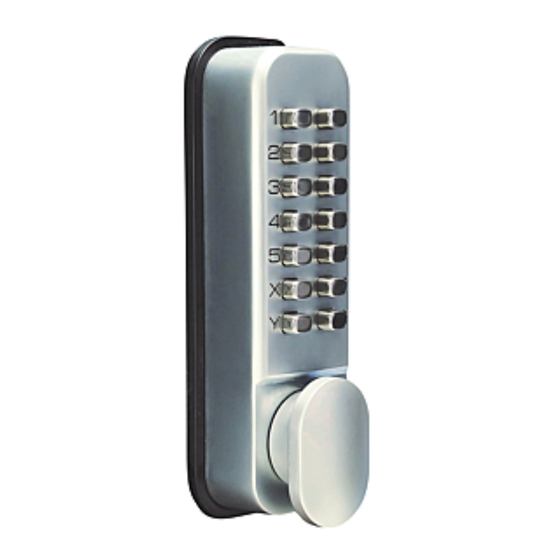

1 - Boîtier à combinaison
2 - Plaque intérieure (inclu 2')
pène, plaque et vis du verrou
3 -Joints de caoutchouc
Indications préalables :
le boîtier est livré non codé
Avant de commencer l'installation, contrôler que le
boîtier à code fonctionne normalement.
Programmer puis tester le code. Appuyer sur "C" suivi
du code programmé, la poignée doit tourner et
revenir facilement.
De l'intérieur, verrouiller ou ouvrir en tournant la
poignée se fait librement.
De l'extérieur, il faut taper le code pour ouvrir.
NOTA
: Il n'est pas nécessaire de faire le code pour
fermer le verrou de l'exterieur
si le sens de la porte est bien respecté.
Changement de code :
Le codage s'effectue sans démontage du boîtier par
simple rotation d'index, pour entrer un chiffre ou une
lettre dans une combinaison, faire tourner l'index à
l'aide d'un tournevis plat après l'avoir enfoncé pour
placer le point face au numéro ou à la lettre.
Procèder en sens inverse pour supprimer un
chiffre ou une lettre de la combinaison.
Un code sur 4 digits assure une bonne sécurité.
www.lokod.fr
4
7
5 6
8
2'
4 - Axe (avec ressort)
5 - Gâche à encastrer
6 - Gâches en applique
7 - Vis de fixation sécables
8 - Vis à bois de fixation (pour la gâche)
La combinaison illustrée
ci dessous est :
C-734Z
dans n'importe quel ordre.
G--F--G
Code
Code
180°
1. Positionnement du boîtier
Positionner la partie intérieure sur la porte
avec le pêne en position " ouvert " de telle
sorte que le bord du pêne soit très légèrement
en retrait (environ 0,5 cm) par rapport au bord
de la porte.
Marquer la position du trou de fixation
supérieur de la serrure puis, en utilisant le
gabarit joint, marquer la position du trou de
fixation inférieur et du trou de l'axe. Perforer
deux trous de 8 mm pour la fixation et un trou
de 13 mm pour l'axe.
2. Fixation de la serrure
Si nécessaire en fonction de
l'épaisseur de la porte,
ajuster par découpe la
longueur de l'axe et des vis
de fixation sécables, en sorte
qu'une section du filetage
puisse se visser dans le boîtier.
Positionner le boîtier et la
partie intérieure sans oublier
les joints de caoutchouc.
Resserrer les vis.
Code
Code
Important
: Ne pas fermer la porte avant
d'être certain que le code fonctionne bien
3. Fixation de la gâche
Sélectionner la gâche la mieux adaptée à
l'huisserie.
Notice d'installation
Ref.38104-j
Important :
Déterminer quelle gâche
vous allez installer, puis
marquer sa position sur
l'huisserie avant de
perforer la porte pour la
fixation de la serrure (voir
instruction 3).
G--F--G
G--F--G
Ressort coté boîtier.
Porte à Porte à
droite gauche
.
Gâche en applique Gâche à encastrer
