ø 12
Axe à positionner en fonction
du choix de la gâche
cf notice JPM
v2
carré ø 20
v2
ø 15
v2
ø 12
ø 12
v2

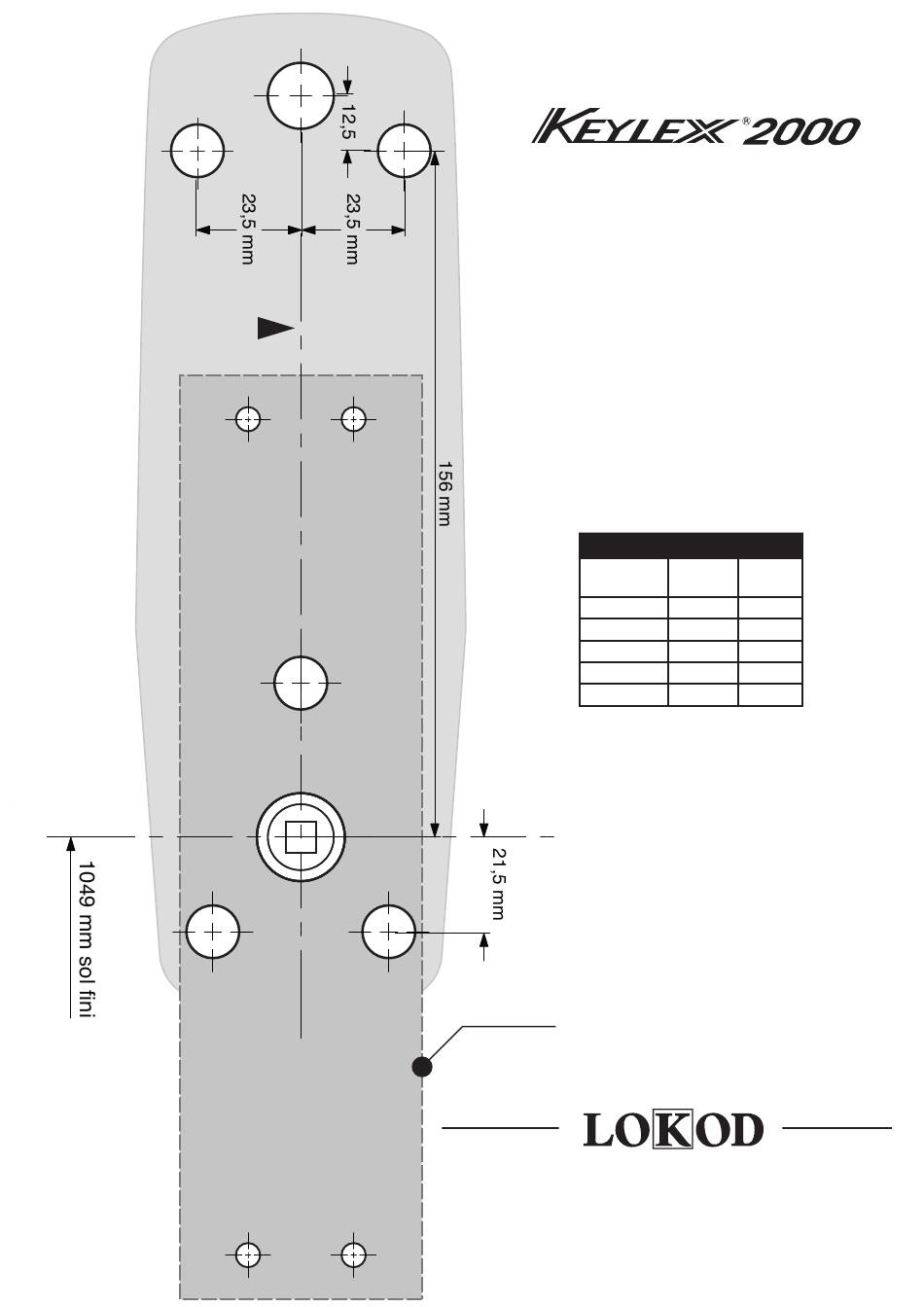

Plan de perçage de la porte
ø 12
Montage sur barre anti-panique
COTÉ BARRE ANTI-PANIQUE
ø 12
PLATINE P1
Z.A. du Polen • 76710 ESLETTES
Tél. 02.35.59.16.50 - Fax 02.35.61.41.75
INTERNET : www.lokod.com - E.mail : contact@lokod.com
JPM série 89
ø perçage portes en tôle
épaisseur
V2-V3
V9
tôle
vis
4,8x32 vis 4,8x25
0,6 à 1
ø 3,7
ø 3
1,2 à 1,5
ø 3,8
ø 3,2
2 à 2,5
ø 4
ø 3,5
3 à 3,5
ø 4,3
4 à 4,5
ø 4,4
