Soupape supérieure - extrémité verticale
Deux coudes
Course horizontale maximale
(H
) est 100 % verticale,
TOTAL
sans excéder 26 pieds.
(7,92 m)
V
2
V1 + V2
Min. de 12 pieds (3,66 m).
Max de 60 pieds (18,29 m).

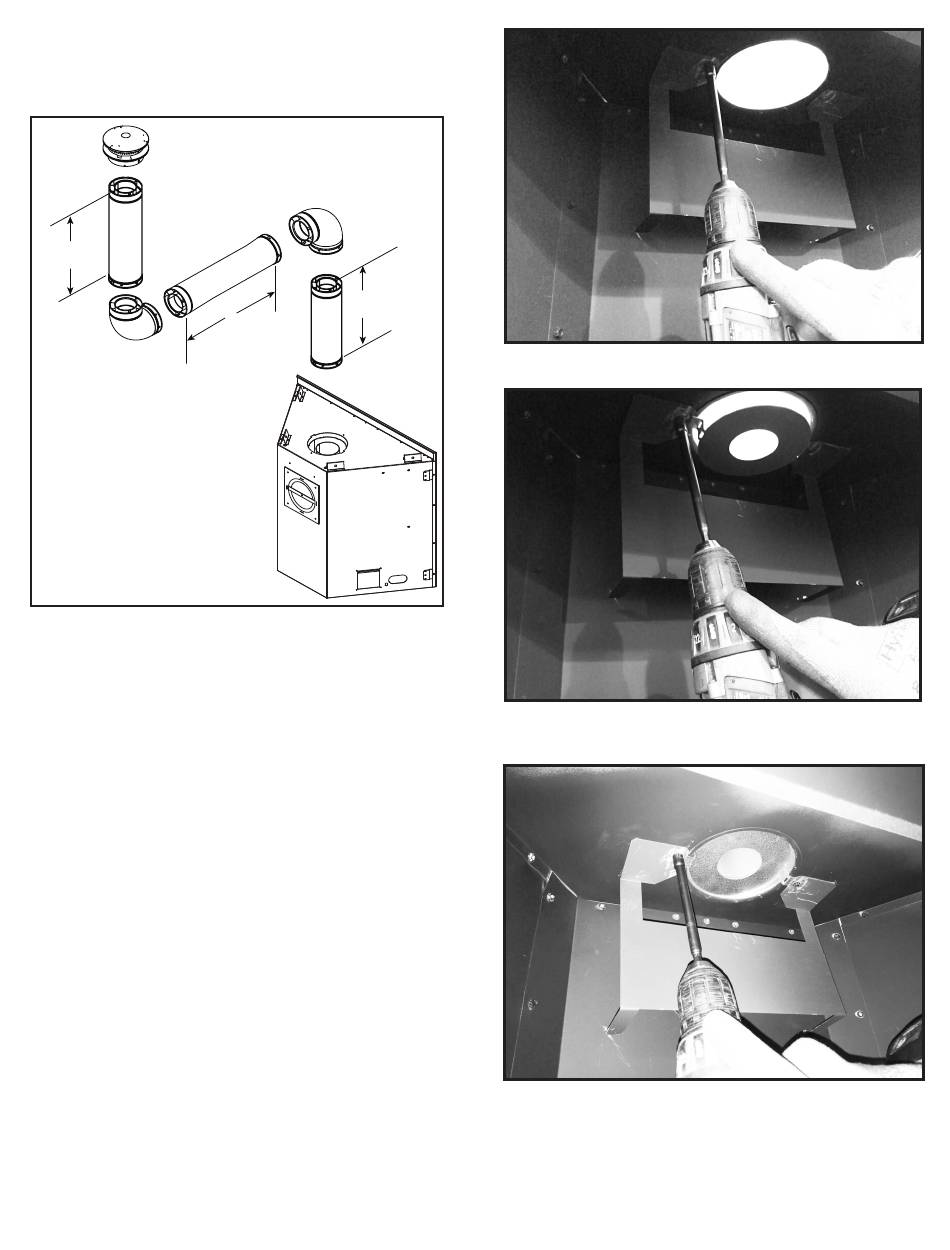

Image 4.14
Installation de la conduite à visière supérieure -
Aucune configuration de coude
•
Enlevez les vis qui retiennent la conduite à visière sur le
dessus de la chambre à combustion. Voir l'image 4.15
•
Enlevez la conduite à visière.
•
En utilisant les vis qui ont été enlevées et les mêmes trous,
installez le déflecteur supérieure et la conduite à visière.
-
Le déflecteur supérieur sera installé sous le dessus
de la chambre à combustion, entre 12 et 30 pieds de
courses verticales de ventilation. Voir l'image 4.16
-
Le déflecteur supérieur sera installé sous le dessus
de la chambre à combustion, entre 31 et 60 pieds de
courses verticales de ventilation. Voir l'image 4.17
Heatilator • NDV3630I-B, NDV3933I-B, NDV4236I-B, NDV4842I-B Manuel d'installation • 2382-980KFR • 3/17
V
H
1
1
Image 4.15 Enlever la conduite à visière
Image 4.16 12 à 30 pieds Course verticale
Image 4.17 31 à 60 pieds Course verticale
27
