Remarque : Si l'intérieur de l'orifice encadré doit être
fini, les dimensions de la charpente doivent inclure
la surface finie. Si les cloisons sèches doivent être
attachées au mur arrière, la profondeur doit être
calculée à partir de la surface de la cloison sèche.
LA LONGUEUR DES CONDUITES VARIE PAR APPLICATION
CHARPENTE 2 X 4 OU 2 X 6
COMBUSTIBLE MURAL
DE FINITION
AUCUN COMBUSTIBLE
DANS CETTE ZONE
CHARPENTE POUR
COMBUSTIBLE
POUR LE MANTEAU DE LA CHEMINÉE ET LES
PROJECTIONS MURALES, VOIR LA SECTION 10.B
MATÉRIAU VISIBLE
OUVERTURE AU-DESSUS DU FOYER
NON-COMBUSTIBLE
ÉPAISSEUR =
0,5 POUCE MIN.
4 POUCES MAX.
MODÈLE NDV
(LP/NG)
3630
3933
4236
4842

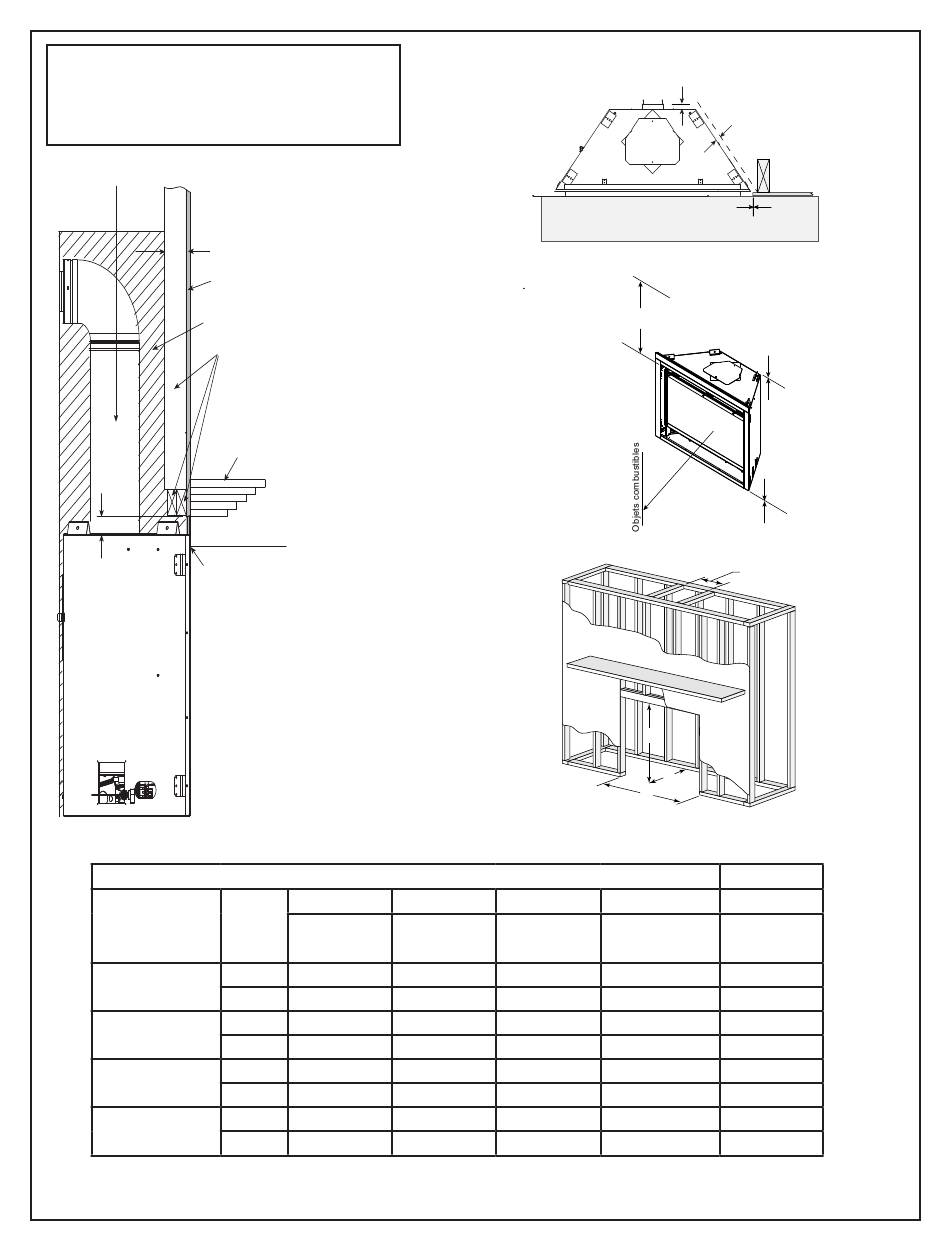

Image 3.8 Dégagements vers les combustibles
Heatilator • NDV3630I-B, NDV3933I-B, NDV4236I-B, NDV4842I-B Manuel d'installation • 2382-980KFR • 3/17
* DIMENSIONS D'ENCADREMENT MINIMUM
A
Rugueux
Ouverture
(Largeur)
pouces
36
mm
914
pouces
39
mm
991
pouces
42
mm
1067
pouces
48
mm
1219
*Ajustez les dimensions de la charpente pour accommoder le revêtement intérieur (comme du sheetrock)
C** Ajoutez 11 1/2 pouces pour accommoder le coude arrière qui est situé directement à l'arrière
de l'appareil.
Le revêtement de sol des combustibles peut
être installé près de l'ouverture de l'appareil.
Dégagement jusqu'au plafond
30 pouces (762 mm)
B
C **
Rugueux
Rugueux
Ouverture
Ouverture
(Hauteur)
(Profondeur)
34-7/8
19-5/8
886
498
34-7/8
19-5/8
886
498
34-7/8
19-5/8
886
498
34-7/8
19-5/8
886
498
0,5 pouce
(13 mm)
1/2 in.
(13 mm)
Cloison
0 pouce
0 pouce jusqu'au niveau des épaulements
de joints.
0 in.
36 pouces
(914 mm)
D
B
C
A
D
D
Rugueux
Rugueux
Ouverture
Ouverture
(Conduite DVP)
(Conduite SLP)
10
9
254
229
10
9
254
229
10
9
254
229
10
9
254
229
15
