Tests individuels
1
2
3
Touches de fonction
LinkXpert Manuel Français
au microscope
Le test
Pour ce faire, connectez le microscope à fibre optique Softing
#226539 au port USB du LinkXpert M3.
Le microscope à fibre optique dispose des éléments de commande
suivants :
1. Grand bouton : changement entre un grossissement de 200 et 400
fois.
2. Petit bouton : prise d'une image de connecteur pour l'examen des
faces terminales.
3. Molette de réglage : netteté de l'image.

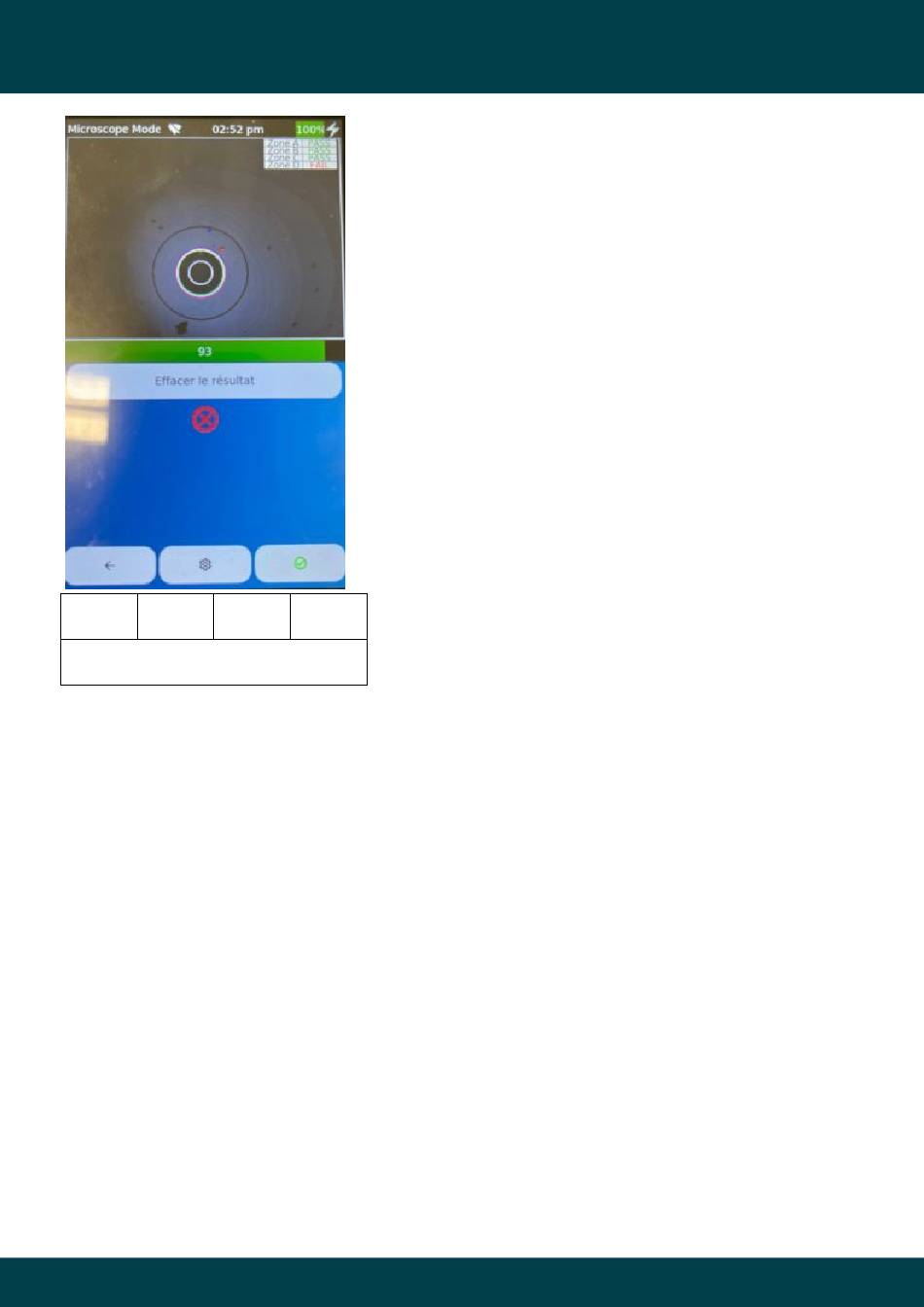

La partie supérieure de l'écran affiche l'image du microscope vidéo
sous forme d'image en direct.
touche Pause
La
Effacer le résultat
lorsque "
Sous l'image en direct s'affiche un diagramme à barres qui indique en
couleur et en % le degré de netteté actuel de l'image en direct.
Notez que vous ne pouvez effectuer un contrôle de connecteur que si
4
le diagramme à barres est vert. Si la barre est jaune ou rouge, aucun
contrôle n'est possible.
Ajustez la netteté de l'image à l'aide de la molette de réglage du
microscope jusqu'à ce que vous voyiez une image clairement nette et
des barres vertes. L'objectif est de régler la netteté de l'image à un
niveau proche de 100%.
Touches de fonction :
1. Retourner un niveau de menu plus haut.
2. Réglages :
a. Sélection de la norme de test.
Attention : les connecteurs multimode, monomode UPC
et monomode APC sont soumis à des normes de test
différentes.
b. Centre automatique :
l'option "Auto Center"
Si
M3 essaie de toujours afficher le centre du connecteur
au milieu de l'image.
Il est recommandé de laisser ce paramètre sur "On" pour
les applications normales.
c. Bouton d'enregistrement (voir 2. pour le microscope ci-
dessus) :
Geler
"
" arrête uniquement l'image en direct.
Figer et enregistrer
"
permet de mettre l'image en direct en pause,
est sélectionnée, LinkXpert
52
© 2022 Softing IT Networks
