Tests individuels
1
Touches de fonction
6.2
Médias en cuivre
Les tests suivants sont disponibles pour les supports en cuivre.
Remarque : PoE n'est disponible que pour les câblages à paires torsadées.
6.2.1

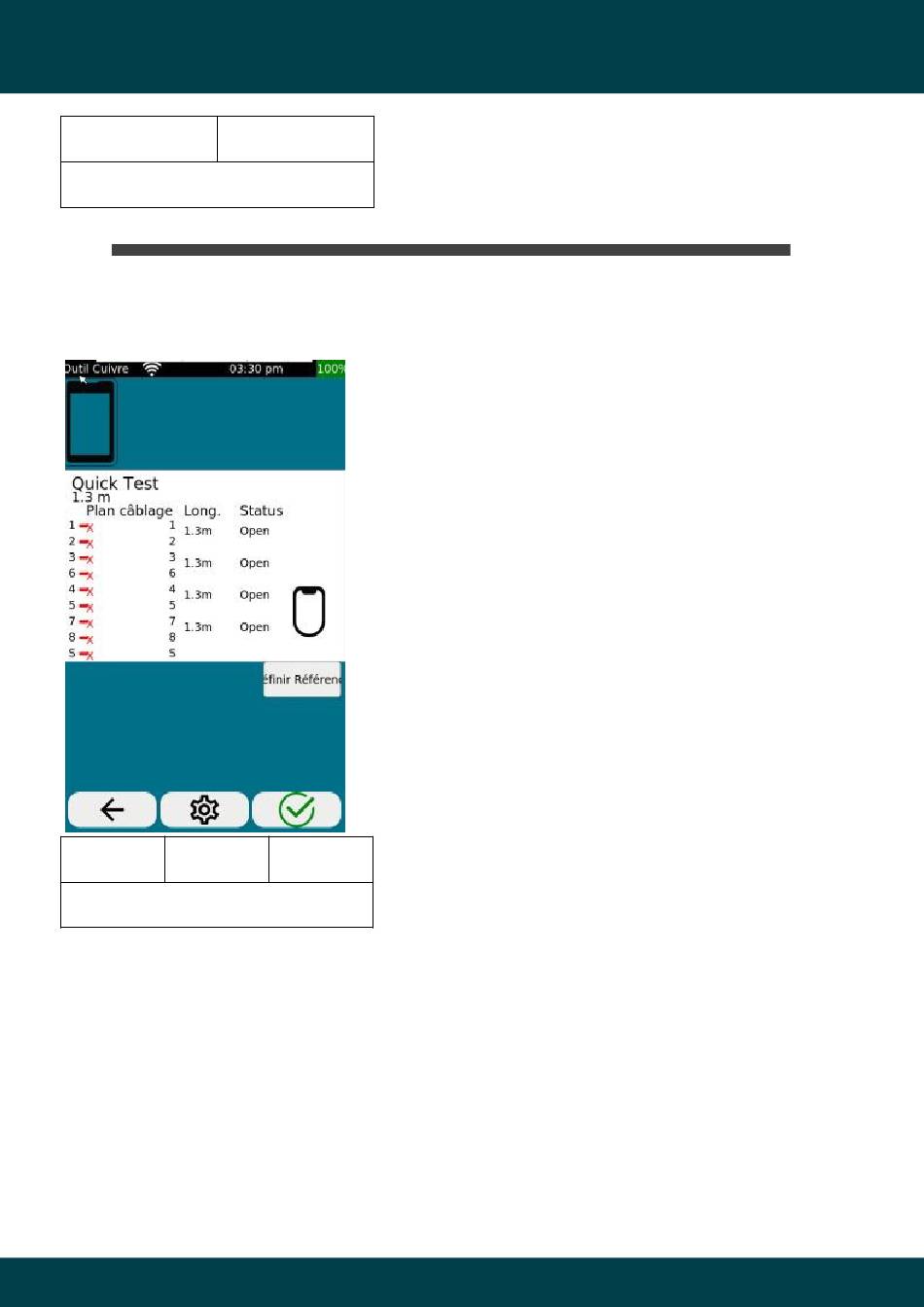

Schéma de câblage
1
2
Touches de fonction
LinkXpert Manuel Français
2
Le schéma de câblage est indiqué par broche, la longueur par paire.
La longueur la plus courte est indiquée dans le rapport comme
longueur de liaison.
Avec Set Reference , il est possible de définir le plan de référence
pour la mesure de la longueur.
Si le premier câble de raccordement doit être pris en compte dans le
calcul de la longueur, Set Reference devrait être effectué SANS câble
de raccordement. Si le premier câble de raccordement ne doit pas
être pris en compte dans le calcul de la longueur, le câble doit être
connecté à Set Reference.
Touches de fonction : (uniquement en mode Tools)
1. Retourner un niveau de menu plus haut
2. Modifier les paramètres du schéma de câblage
Vous pouvez adapter les éléments suivants
a. schéma de couleurs du plan de câblage
b. mesure à 2 ou 4 paires
c. utilisation de câbles croisés
d. utilisation d'un blindage de câble
e. Régler ou déterminer la valeur NVP
3
3. Lancer un nouveau test
47
