Introduction
4.2

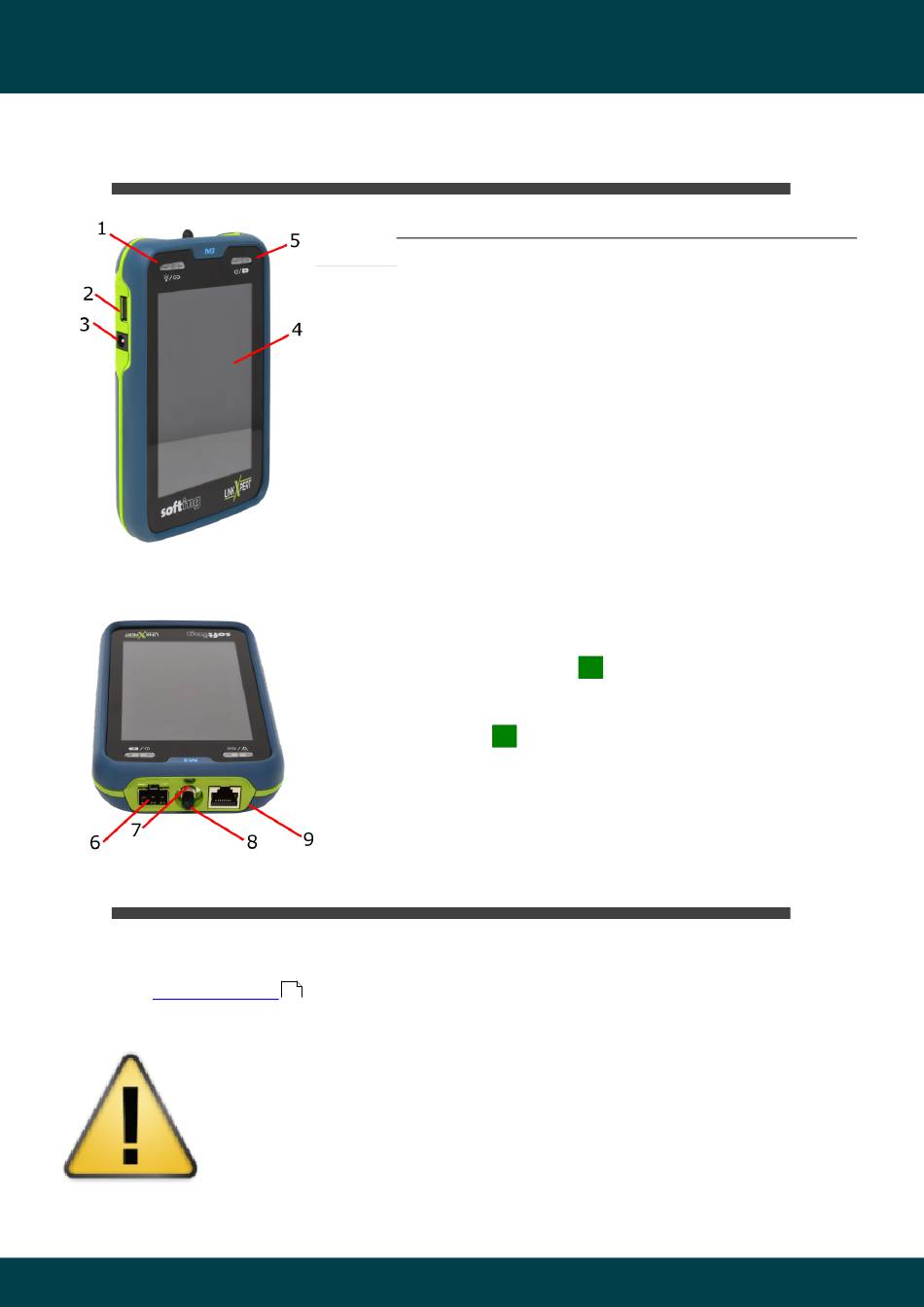

Connexions et éléments de commande
4.3
Sélection de l'interface de test (M3)
Le LinkXpert M3 peut être connecté à des réseaux cuivre, fibre optique et WLAN.
·
Pour connecter l'appareil à des réseaux en fibre optique, vous avez besoin de modules SFP en option.
Voir aussi
les spécifications
·
Pour connecter l'appareil à des réseaux WLAN, vous avez besoin de l'adaptateur WLAN USB fourni.
Veuillez noter
1. Si un module SFP est branché, la connexion SFP a la priorité sur la connexion
2. L'appareil peut être connecté en permanence à des réseaux WLAN sans que cela
LinkXpert Manuel Français
Élémen
Fonction
t
1
Interrupteur marche/arrêt pour lampe de poche (7)
La LED indique l'état de connexion de l'interface ou des
interfaces Ethernet.
Un appui court sur le bouton allume l'appareil ou le sort du
mode veille.
Appui long < 5sec éteint l'appareil
Appui long > 10sec redémarre l'appareil
2
Interface USB 2.0
3
Alimentation en courant continu
4
Écran tactile ( Touchscreen )
5
Interrupteur marche/arrêt de l'appareil
Lorsque l'appareil est allumé en mode veille, la touche
permet de rallumer l'écran.
La LED indique l'état de fonctionnement
Vert : en marche
Vert clignotant : batterie en charge
Rouge : batterie presque vide
6
Tiroir pour module SFP,
7
LED blanche (lampe de poche)
8
Laser rouge de classe I (625nm) avec ferrule de 2.5mm,
uniquement
9
Connecteur RJ45 pour les tests de câbles et de réseaux
11
cuivre, c'est-à-dire que l'appareil ne se connecte pas via Ethernet aux réseaux
cuivre.
Pour tester les réseaux en cuivre, le module SFP doit être retiré.
n'ait d'incidence.
M3
uniquement
M3
10
© 2022 Softing IT Networks
